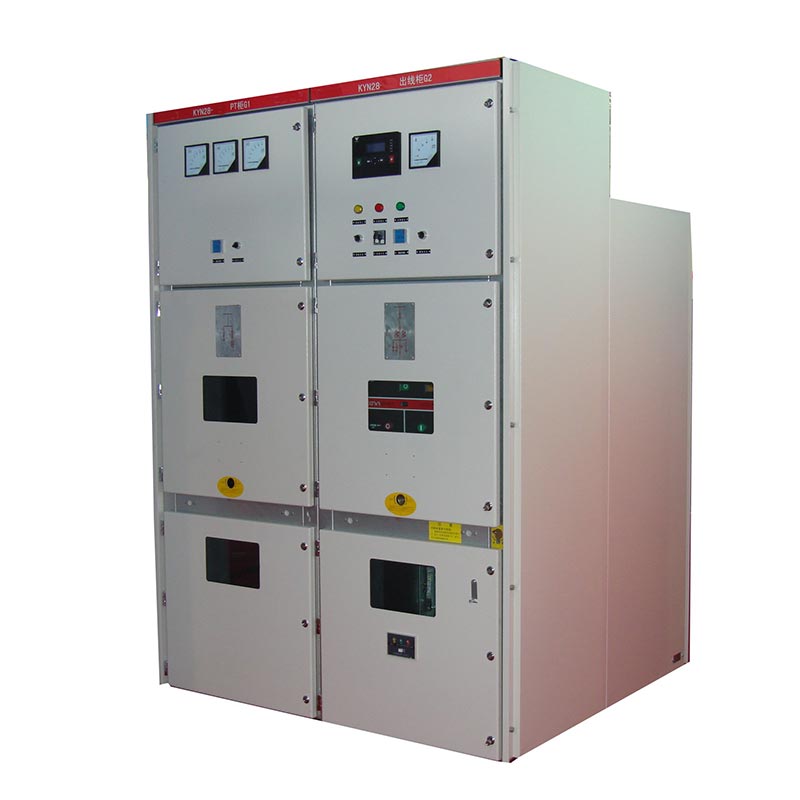

Kyn28 Розподільний пристрій 20кв

Розподільний пристрій Usune Kyn28 20 кВ - це внутрішній трифазний розподільний пристрій змінного струму в металевому корпусі, який в основному використовується в електромережах 24 кВ системи, що забезпечують прийом, розподіл, контроль, захист і моніторинг електричної енергії.

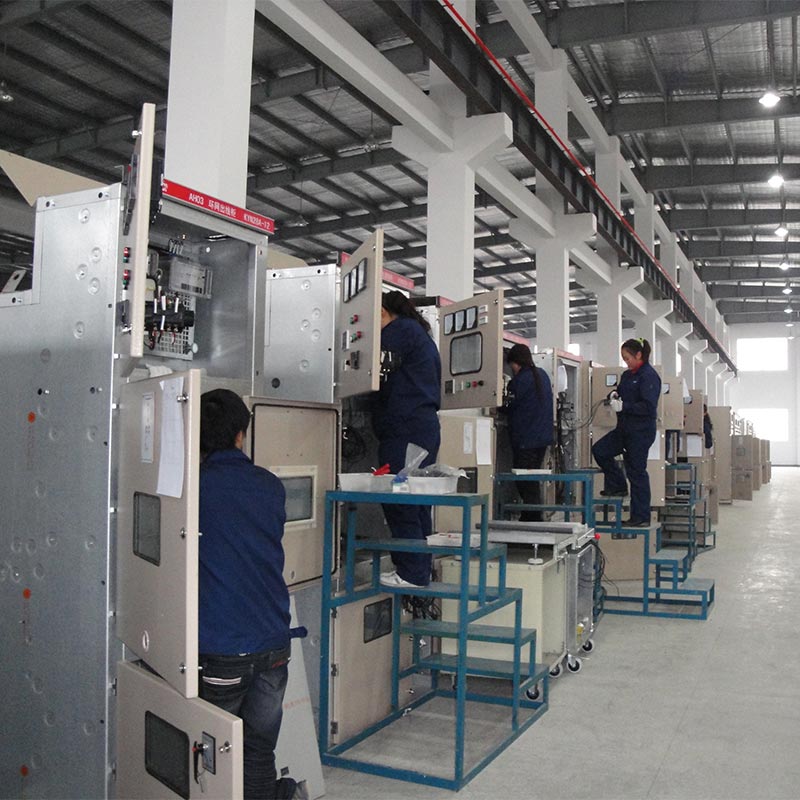

У продукті використовується повітряна ізоляція + термозбіжна/епоксидна ізоляція з класом захисту IP4X (корпус). Його компактна структура та високий рівень ізоляції роблять його придатним для різних сценаріїв розподілу електроенергії всередині приміщень. Як а рішення для розподілу електроенергії середньої напруги, виготовлене професійним китайським виробником, цей продукт із його стабільна продуктивність і стандартизований дизайн стали надійним вибором високоякісного постачальника для клієнтів у всьому світі. Усе основне виробництво завершується на нашій власній фабриці.

Розподільні пристрої низької напруги

Розподільні пристрої середньої напруги

Основні технічні параметри

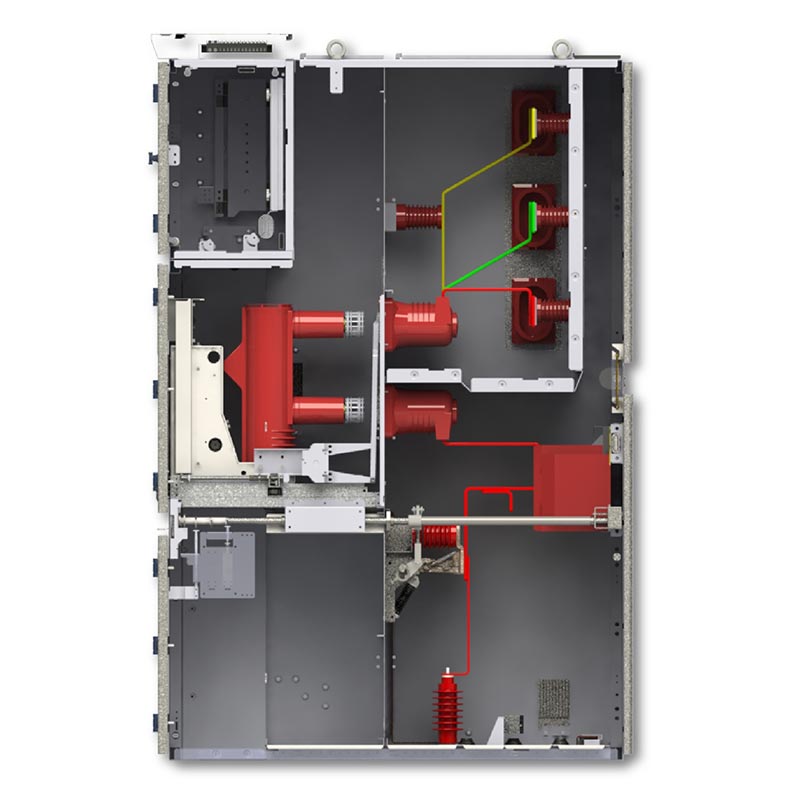

Конструкція шафи-купе

1. Відсік автоматичного вимикача: встановлює візки вакуумного вимикача типу VS1/ZN63/VD4.
2. Відсік збірних шин: розміщує головні шини, шини відгалужень та ізолятори.
3. Кабельний відсік: оснащений трансформаторами струму, трансформаторами струму, заземлювачами, кабельними клемами тощо.
4. Відсік приладів керування: встановлює реле, пристрої захисту, інструменти та вторинні ланцюги.
5. Канал скидання тиску: оснащений пристроєм скидання дуги у верхній частині для підвищення безпеки експлуатації.

Основні характеристики продукту

1. Суцільнометалева ізоляційна структура для запобігання поширенню несправності та взаємним перешкодам.
2. Повне механічне блокування з п’ятьма стійкостями, щоб запобігти випадковому відкриванню, закриванню або потраплянню під напругу відсіки.
3. Встановлений по центру знімний візок, що дозволяє використовувати та обслуговувати з передньої сторони, полегшуючи ремонт.
4. Розподільний пристрій Kyn28 20 кВ має високий рівень ізоляції, сильну стійкість до несправностей, компактну структуру та підходить для різні схеми розподілу електроенергії.
5. Відповідає міжнародним і національним стандартам зі стабільною та надійною якістю.

Випадок застосування в реальному світі

Проект електростанції в індустріальному парку. Ключовий індустріальний парк провінції включає кілька заводські будівлі, адміністративні будівлі та допоміжні енергетичні споруди, що вимагають надзвичайно високої надійності та безпека в електропостачанні. У рамках проекту було обрано 16 блоків розподільчого пристрою Usune Kyn28 20 кВ з номінальним струмом 1250 А та струм відключення при короткому замиканні 31,5 кА.

Більше двох років з моменту введення в експлуатацію обладнання працює стабільно, швидко усуваючи несправності короткого замикання без будь-яких інцидентів безпеки. Конструкція обслуговування, встановлена спереду, значно зменшує труднощі обслуговування і час простою, отримавши високу оцінку від відділу експлуатації та обслуговування парку.

Зовнішні розміри продукту

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

поширені запитання

Q1: Які рівні напруги застосовуються до розподільного пристрою KYN28-24?

A1: Цей продукт має номінальну напругу 24 кВ і сумісний із трифазними системами живлення змінного струму 50/60 Гц, що охоплюють Рівні 3,6 ~ 12 кВ і 24 кВ.

Q2: Який тип вакуумного вимикача слід використовувати з розподільним пристроєм?

A2: Стандартна конфігурація включає візок вакуумного вимикача VS1 (ZN63), а також сумісний з промислові стандартні автоматичні вимикачі, такі як VD4, що забезпечують надійну взаємозамінність.

Q3: Чи підходить комутаційний пристрій Kyn28 20 кВ для застосувань із великим навантаженням, таких як промислові та гірничодобувні підприємства та центри обробки даних?

A3: Так. Виріб має максимальний номінальний струм 3150 А та струм відключення при короткому замиканні 31,5 кА, демонструючи потужну здатність витримувати та задовольняючи потреби розподілу електроенергії критичних навантажень у промисловості і гірничодобувні підприємства, центри обробки даних, багатоповерхові будівлі та інші подібні програми.
