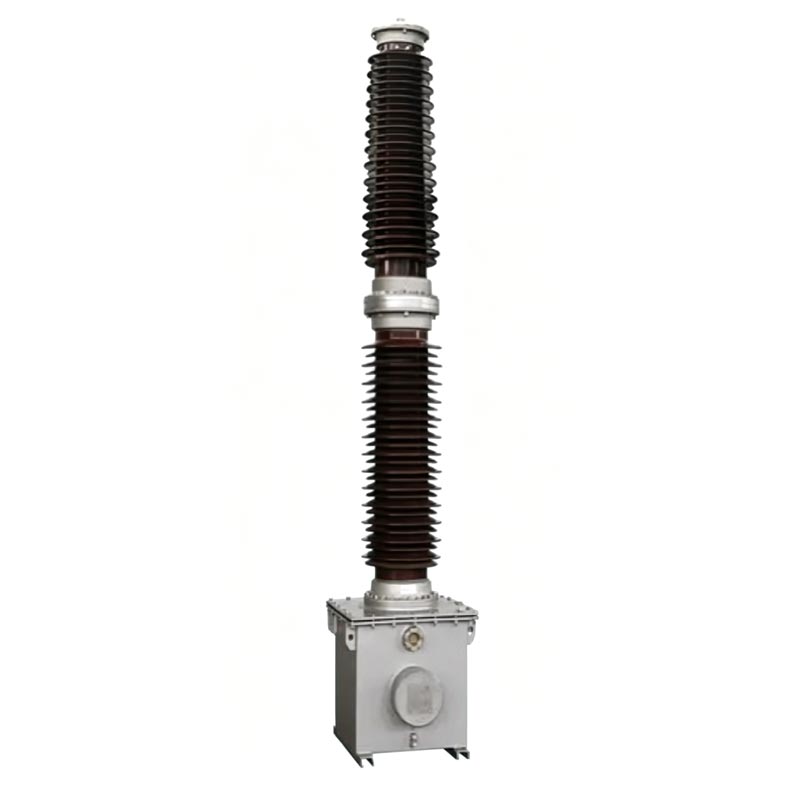

Трансформатор напруги Usune серії TYD 110 кВ Pt є високопродуктивним ємнісним трансформатором напруги спеціально призначений для електромереж високої напруги 110 кВ. Продукт використовує принцип ємнісного розподілу напруги та повністю герметична масляна структура, що дозволяє уникнути недоліків традиційних трансформаторів, таких як великий розмір і слабкість захищений від перешкод і має відмінну стійкість до забруднень, низьких температур і стійкість до вітру. Це Обладнання об’єднує функції вимірювання, захисту та з’єднання зв’язку з несучою, а також є основною підтримкою пристрій для інтелектуальної експлуатації та обслуговування систем передачі та трансформації електроенергії 110 кВ.
Трансформатор напруги Pt 110 кВ суворо відповідає національним стандартам GB/T20840.1-2010, GB/T20840.5-2013 та GB/T19749-2005. Його процеси проектування, виробництва та тестування стандартизовані, а всі параметри продуктивності відповідають вимогам технічні умови профілактичних випробувань енергетичного обладнання.
Загальні вказівки
- TYD: Спеціальний код для ємнісних трансформаторів напруги
- 110/3: номінальна фазна напруга системи, з якою він сумісний, становить 110 кВ
- 0,02: номінальна ємність ємнісного дільника напруги становить 0,02 мкФ
- Код характеристики суфікса: H - Тип захисту від забруднення; G - Висотний тип (підходить для висот понад 2000м);
F - підходить для систем з неефективним заземленням нейтральної точки
Приклад: TYD110/3-0.02FH являє собою ємнісний трансформатор напруги, придатний для нейтральної точки 110 кВ неефективно заземлені електромережі з номінальною ємністю 0,02 мкФ і високим рейтингом захисту від забруднення.

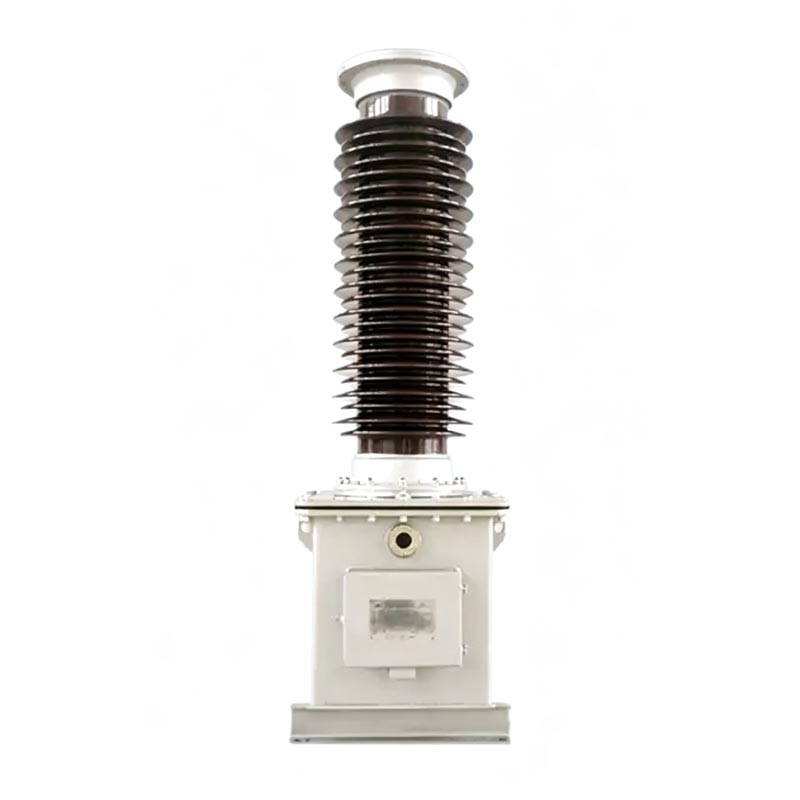

Складається з конденсаторів зв’язку та конденсаторів поділу напруги, складених разом. Кілька комплектів конденсаторів елементи з'єднані послідовно всередині порцелянової втулки. Використовується високоякісна тонка плівка та конденсаторний папір композитний діелектрик і просочений під вакуумом високоякісним ізоляційним маслом. Обладнання має повну герметичність структура з вбудованим пристроєм компенсації масла для підтримки стабільного внутрішнього тиску, запобігання витоку масла, усунення необхідності відбору проб на місці, ефективна ізоляція зовнішньої вологи та домішок і забезпечення стабільності ізоляційні характеристики.
Трансформатор напруги Pt на 110 кВ повністю герметичний у заповненому маслом сталевому резервуарі (який також служить конденсаторна база), включаючи проміжний трансформатор, компенсуючий реактор і реактор швидкого насичення демпфер. Він попередньо зібраний з низьковольтним розділовим конденсатором перед виходом із заводу. Електромагнітний блок і масляний контур конденсаторного дільника повністю ізольовані, що забезпечує відсутність перешкод і стабільну роботу. Вторинна проводка та клеми несучої хвилі розташовані по центру в розподільній коробці на бічній стінці резервуара, чітко позначений для зручності підключення та обслуговування на місці.
Точне зниження вихідного сигналу для забезпечення стандартного сигналу низької напруги, пропонуючи надійну підтримку даних для живлення вимірювання електроенергії в мережі та моніторинг напруги в режимі реального часу.
Оснащений релейним захистом і автоматичним керуванням, він дозволяє ідентифікувати несправності електромережі, перевірка синхронізації та захист лінії, запобігання пошкодженню обладнання та аварій в електромережі, спричинених аномалії напруги.
Служить спеціальним конденсатором зв’язку для зв’язку по лінії електропередач, забезпечуючи стабільний канал сигналу для передача даних електромережі та дистанційна експлуатація та обслуговування.
- Сумісні робочі умови: система живлення змінного струму 50/60 Гц
- Вторинна вихідна напруга: 100/√3 В, 100 В (стандартні характеристики)
- Тангенс діелектричних втрат: ≤0,002
- Помилка конденсатора: не перевищує ±2% номінального значення, зазначеного на заводській табличці
- Опір ізоляції: ≥500 МОм (виміряно мегомметром 2500 В)
- Можливість роботи при перенапрузі: довгострокова робота при напрузі, що перевищує номінальну напругу в 1,2 рази; короткочасна експлуатація на 1,5
разів номінальної напруги протягом 30 секунд; Тип F може безперервно працювати протягом 8 годин при напрузі, що перевищує номінальну напругу в 1,9 раза
- Робоча температура: -40 ℃ ~ +45 ℃ (налаштовується для особливих умов)
- Максимальний опір швидкості вітру: 150 км/год
- Застосовна висота над рівнем моря: ≤2000 м (висотні моделі доступні за запитом)
- Максимальна товщина глазурі: 10 мм
- Рейтинг захисту від забруднення: стандартний клас D (шлях витоку ≥ 43,3 мм/кВ), додатковий клас E (шлях витоку ≥
53,7 мм/кВ)

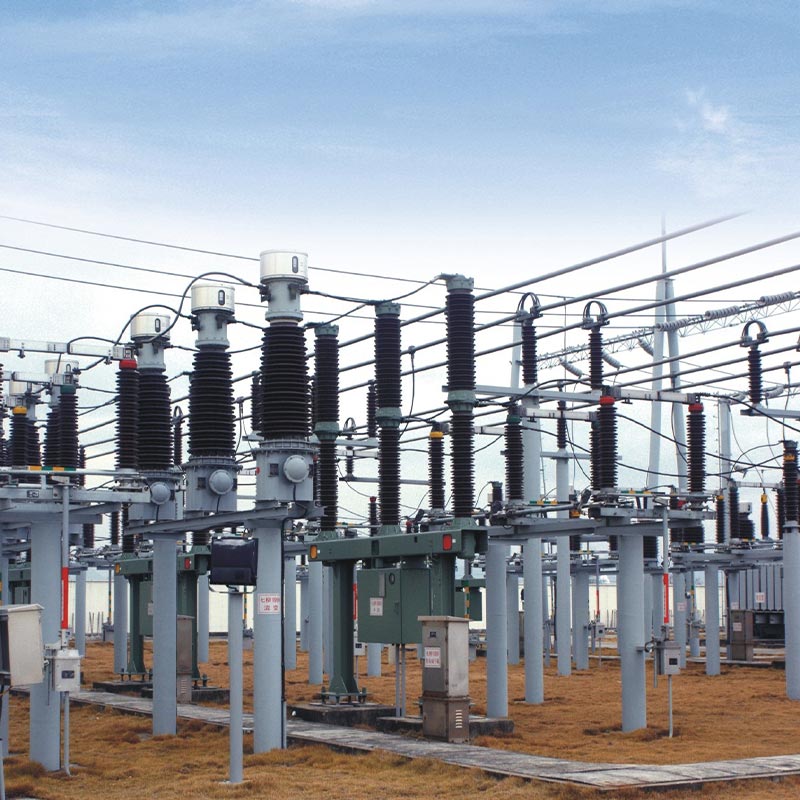

Трансформатор напруги Usune TYD110/3-0.02FH проти забруднення 110 кВ Pt був успішно застосований на зовнішньому проект реконструкції регіональної підстанції 110 кВ у провінції Чжецзян. Ця підстанція обслуговує навколишні індустріальні парки та житлові райони, що вимагають надзвичайно високої стабільності електропостачання та надійності обладнання. Розташований у прибережній зоні з високою вологістю, сильним розпиленням солі та сильним забрудненням, а також частими морськими бризами, проект вимагає суворих показників захисту від забруднення, захисту від корозії та старіння через високу напругу обладнання.
Обладнання було піднято, встановлено та введено в експлуатацію в суворій відповідності до технічних умов виробника до введення в експлуатацію. Два роки експлуатації та технічного обслуговування на місці та дані регулярних випробувань свідчать про це основні параметри, такі як ємність обладнання та діелектричні втрати, постійно відповідають національним стандартам, без такі проблеми, як витік масла, ненормальний шум або дрейф параметрів. Його чудовий захист від обростання та корозії структура ефективно протистоїть корозії бризок прибережної солі та вологого повітря, уникаючи типових несправностей, таких як старіння ізоляції та коливання напруги в традиційних вимірювальних трансформаторах. Він стабільно завершує потужність вимірювання, моніторинг напруги та зв'язок між операторами, що забезпечує безперервне та безпечне електропостачання підстанції, а також повну перевірку стабільності та адаптивності продукту в суворих зовнішніх умовах.
Обладнання поставляється в комплекті конденсаторний дільник напруги + електромагнітний пристрій. Установка обов'язкова суворо дотримуватись номерів на табличці; довільне змішування та заміна суворо заборонені. Для обладнання при підйомі необхідно використовувати спеціальні підйомні отвори для масляного бака електромагнітного блоку; прямий підйом порцелянові втулки конденсаторів заборонено. Фундамент кріпиться високоміцними болтами М20, а габарит кут нахилу установки становить ≤2/1000 мм для забезпечення стабільної роботи обладнання.
Основні вимоги до електропроводки: клеми d1 і d2 демпфера повинні бути надійно підключені; відкриті ланцюги суворо заборонено. Якщо не підключено до несучого обладнання, клеми N і X повинні бути надійно замкнуті накоротко. Протягом роботи обладнання, клема X повинна бути безпосередньо та надійно заземлена, щоб запобігти потраплянню високої напруги вторинного корпусу, пошкодження обладнання та загрози особистій безпеці.
Обладнання має повністю герметичну масляну структуру, що забезпечує стабільну роботу та усуває потребу для звичайного відбору проб масла та тестування. Звичайне технічне обслуговування вимагає лише періодичної перевірки герметичності обладнання стан, герметичність клем та усунення ненормальних шумів, аномалій вторинної напруги та раптових стрибки напруги у відкритому трикутнику. Несанкціонований демонтаж болтів кріплення обладнання та пломб структуру суворо заборонено. Конденсаторний дільник і електромагнітний пристрій не можна розбирати без дозвіл виробника. Після утилізації обладнання його необхідно передати місцевій екологічній службі відділ захисту для централізованої та нешкідливої утилізації для запобігання забрудненню навколишнього середовища.
H – стійкий до забруднення тип, підходить для прибережних і сильно забруднених промислових сценаріїв, з посиленою шлях витоку та корозійна стійкість; G — високогірний тип, оптимізований для районів на висоті понад 2000 м, підходить для низької напруги і сильного ультрафіолету; F — спеціальний тип для неефективної нейтральної точки заземлення, з більшою стійкістю до перенапруги, підходить для відповідних систем електромережі. Відповідна модель можна вибрати на основі географічного середовища проекту та системи електромережі.
D1 і D2 – клеми заслінки. Їх відкриття призведе до виходу з ладу заслінки, що призведе до стрибків внутрішньої перенапруги та спричинення незворотного пошкодження конденсаторів та електромагнітних блоків. Якщо не під’єднано обладнання-носії, від’єднання клем N-X дозволить високій напрузі потрапити у вторинну розподільну коробку, згоряючи вторинну обмотку обладнання для моніторингу та захисту та спричинення нещасного випадку. Надійність клемних з'єднань повинна бути перевіряється перед введенням обладнання в експлуатацію.
Ні, періодичний відбір проб масла та тестування не потрібні. Електромагнітний блок працює при низькій напрузі, і a повний набір герметичності та випробувань продуктивності було завершено перед тим, як залишити фабрику, що гарантує надійність продуктивність герметизації. Відбір проб на місці порушить баланс внутрішнього тиску обладнання, що призведе до потенційні проблеми, такі як падіння рівня масла, проникнення вологи та погіршення ізоляції. Тільки планові перевірки необхідно перевірити цілісність пломб і стабільність електричних параметрів. Якщо параметри ненормальні, зверніться до виробника для проведення спеціалізованого тестування.
