Зовнішній трансформатор струму

Ємнісний зовнішній трансформатор струму LB6-110kV є основним високовольтним опорним обладнанням від Zhejiang Yousen Електричний. Спеціально розроблений для складних зовнішніх умов експлуатації, він має повністю герметичний масляний папір ізоляційна масляна структура, номінальна робоча напруга 110 кВ, максимальна робоча напруга 126 кВ, і сумісний з електромережами змінного струму 50 Гц/60 Гц, що відповідає експлуатаційним вимогам щодо неефективного заземлення нейтральної точки системи.

Цей продукт об’єднує функції вимірювання та захисту, оснащений обмотками вимірювання класу 0,2 та 0,5 класу і захисні обмотки 5P/10P. Він підтримує подвійні коефіцієнти трансформації для послідовного та паралельного перемикання з'єднань, з покриттям первинного струму 2×50A–2×1000A та вторинним вихідним струмом 1A/5A. Використання точного виробництва процесів на надійному заводі, продукт може похвалитися відмінною адаптивністю до навколишнього середовища: стандартна модель підходить для висот нижче 1000 м, тоді як високогірна модель GYW може стабільно працювати на висоті 4000 м. Це широко використовується в міських і сільських підстанціях, промисловому і шахтному електропостачаннях, а також у нових сценаріях виробництва енергії.

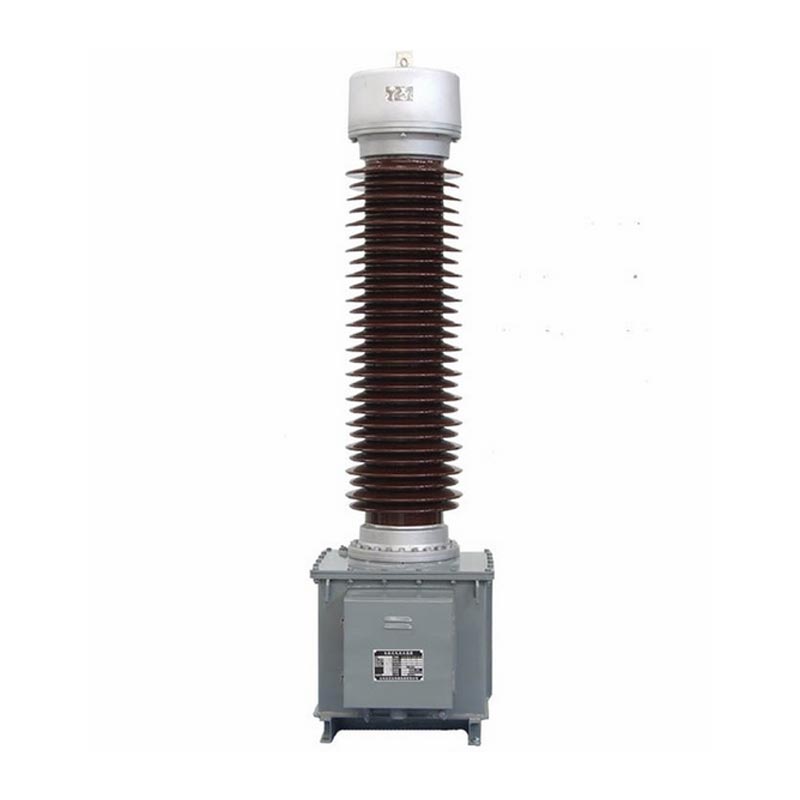

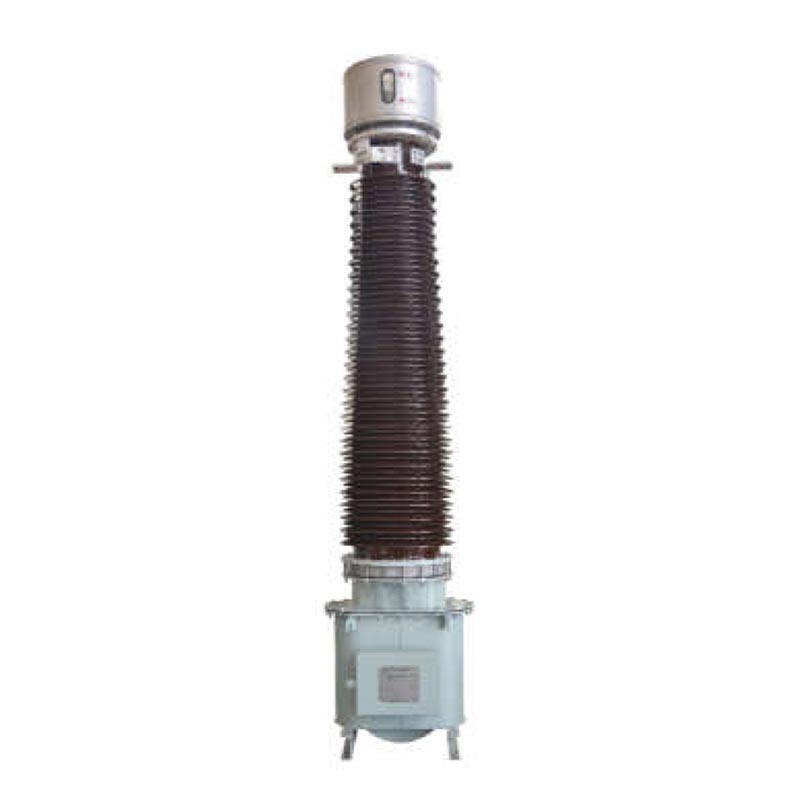

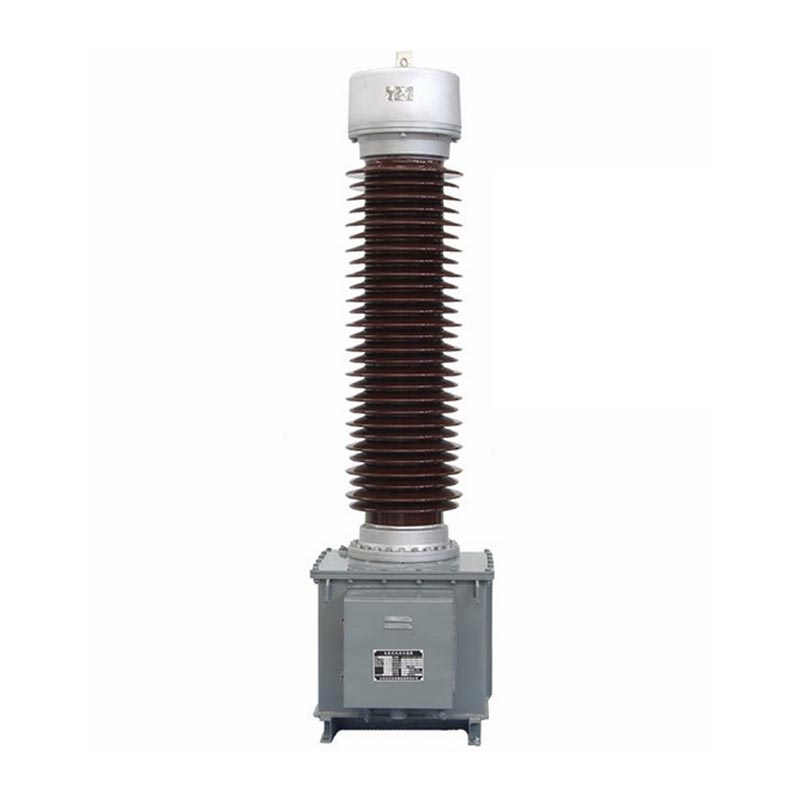

Трансформатор струму ємнісний ЛБ6-110кВ

Пояснення моделі та умови використання

1. Пояснення параметрів моделі

Повний номер моделі для зовнішнього трансформатора струму LB6-110kV P/P/P/0.5ab/c, розділений на три ядра визначення:
- Базова модель: L позначає трансформатор струму, B позначає рівень захисту, 6 позначає серійний номер конструкції, 110 вказує на номінальний рівень напруги, а W2 представляє вторинну конфігурацію захисту від забруднення.
- Комбінація точності: вбудовані чотири набори вторинних обмоток, включаючи одну обмотку вимірювання класу 0,5 і три захисні обмотки класу P, що підтримують різні точні комбінації для адаптації до різних вимірювань і вимоги до точності захисту.
- Коефіцієнт струму: позначено 2*a/c, підтримує подвійне перемикання коефіцієнта. Співвідношення a/c, коли верхній масляний консерватор зовнішній роз'єм підключається послідовно, а 2*a/c при паралельному підключенні. Електропроводка на місці дозволяє легко перемикання.

2. Стандартні умови експлуатації

- Температура навколишнього середовища: максимум +40 ℃, мінімум -25 ℃, середньодобовий максимум +30 ℃; Умови наднизьких температур можуть бути налаштованим та узгодженим.
- Висота встановлення: стандартний тип ≤1000 м; LB6-110 GYW Висотний тип ≤4000 м.

Конструктивні особливості виробу

1. Структура обмотки та ізоляції

Первинна обмотка має U-подібну структуру. Специфікації 2 × 400 A і нижче використовують плоску мідь з паперовою ізоляцією дріт, тоді як специфікації 2×500A–2×1000A використовують дволопатеві напівкруглі алюмінієві трубки. Ядро використовує a ємнісний процес масляно-паперової ізоляції, при цьому основна ізоляція обгортається високовольтним кабельним папером. Кілька шарів Екранування конденсатора створює однорідне електричне поле, внутрішній шар якого підключений до високої напруги, а зовнішній шар заземлений, значно покращуючи безпеку ізоляції. Первинна обмотка розділена на дві секції с чотири клеми, які підключаються до верхнього масляного бака для легкого перемикання співвідношення.

2. Герметичний дизайн захисту

Зверху встановлено металевий розширювач для автоматичної компенсації змін об’єму ізоляційного масла, спричинених коливання температури, ізолюючи повітря та запобігаючи старінню масла через вологість, таким чином подовжуючи термін служби обладнання. Розширювач має вбудоване віконце спостереження рівня масла для моніторингу рівня масла в реальному часі. Все другорядне клеми та клеми первинного екранування центрально підключені до розподільної коробки масляного бака, забезпечуючи стандартизована проводка та сильні можливості захисту від перешкод.

3. Безпечна структура встановлення

Масляний бак зварений з високоякісної сталевої пластини з попередньо просвердленими підйомними отворами внизу для стійкості загальний підйом. Для забезпечення надійності розподільна коробка та масляний бак оснащені спеціальними болтами заземлення заземлення вторинної обмотки і всього агрегату. Продукт має дизайн зі зниженою полярністю; при первинному струм P1 входить і P2 виходить, вторинний струм виводиться через S1/S2/S3, що відповідає промисловому стандарту проводки логіка та полегшення введення в експлуатацію на місці.

Основні технічні параметри

1. Основні електричні параметри

- Номінальна робоча напруга: 110 кВ; Максимальна робоча напруга: 126 кВ
- Номінальна частота: 50/60 Гц; Полярність: субтрактивна полярність
- Номінальний первинний струм: 2×50A～2×1000A (доступно кілька специфікацій)
- Номінальний вторинний струм: 1A, 5A
- Вторинна вихідна потужність: 15 ВА ~ 50 ВА (адаптивна до коефіцієнта трансформації)

2. Стандарти похибок точності

- Клас вимірювання (0,2/0,5): поточна похибка ±0,2%～±1,5%, різниця фаз 10′～90′, задоволення високоточної енергії вимоги до вимірювання.
- Клас захисту (5P/10P): струмова похибка класу 5P ≤±1%, повна похибка ≤5%; Композитна похибка класу 10P ≤10%, надійна робота захисту в разі несправності системи.

3. Витримувана напруга та параметри ізоляції

- Витримувана напруга промислової частоти: 185 кВ/1 хв для первинного та вторинного ланцюгів і на землю; 3кВ/1 хв для вторинні ланцюги і на землю; 5 кВ/1 хв для первинного екрану на землю. Сухе випробування зовнішньої ізоляції: 230 кВ; мокрий випробування: 185кВ.
- Витримувана напруга грозового імпульсу: внутрішня ізоляція 450 кВ; GYW2 високогірний тип захисту від забруднення до 560кВ.
- Шлях витоку струму: стандартний тип ≥16 мм/кВ; тип захисту від забруднення до ≥31 мм/кВ, підходить для суворих умов наприклад, прибережні райони, промислове забруднення та великі висоти.

4. Параметри стійкості до короткого замикання

Обладнання демонструє відмінні показники термічної та динамічної стабільності. Для специфікацій 300-600A струм короткочасної термічної стабільності може досягати 31,5-45 кА, а струм динамічної стабільності може досягати 80-115 кА, здатний витримувати миттєві стрибки струму короткого замикання та запобігати пошкодженню обладнання.

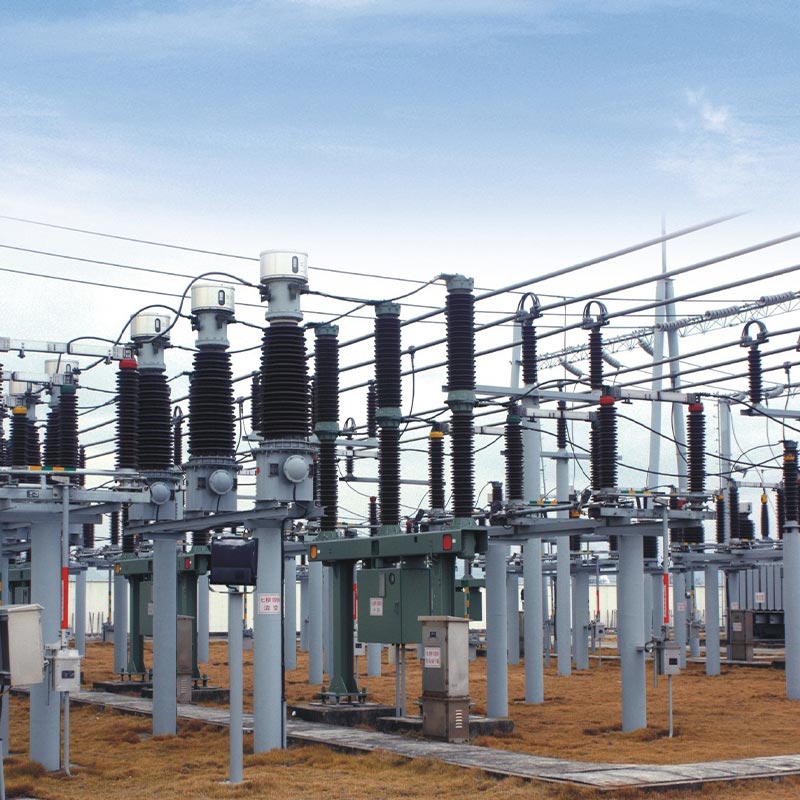

Випадок застосування в реальному світі

Зовнішній трансформатор струму Usune LB6-110kV був успішно застосований для модернізації підстанції електромережі 110kV проект у Східному Китаї, заміна застарілого обладнання та вирішення таких проблем, як низька точність, погана погода стійкість і часте обслуговування.

Проект розташований у приміському індустріальному парку, зоні, що характеризується цілорічною вологістю та невеликою промислове забруднення, що забезпечує енергією численні виробничі компанії. Проектом було обрано LB6-110kV GYW Висотна модель із захистом від забруднення (комбінація точності 2×300/5A, 5P30/5P30/0,5S/0,2S). Після більш ніж двох років стабільної роботи, високоточні обмотки 0,2S/0,5S забезпечують точне вимірювання для промислових користувачів, а численні захисні обмотки дозволяють швидко реагувати на коливання мережі та незначні несправності короткого замикання, досягаючи нуль помилкових спрацювань і нуль відмов у спрацьовуванні. Повністю герметична конструкція ефективно протистоїть волозі та забрудненням корозії, без проблем із витоком масла чи старінням ізоляції, що зменшує навантаження на подальше технічне обслуговування більш ніж 60%, повністю підтверджуючи стабільність і надійність продукту в суворих умовах експлуатації.

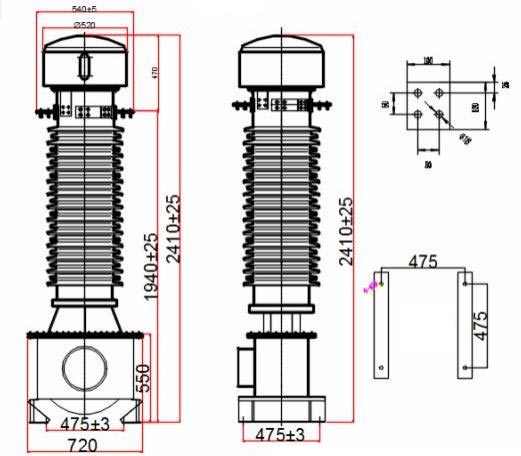

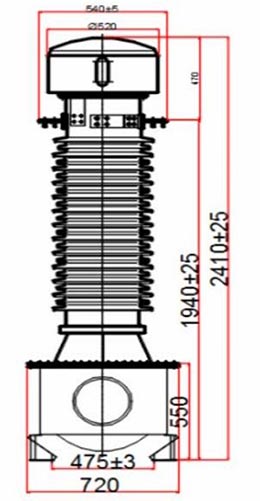

Зовнішній вигляд і монтажні розміри ЛБ 6 - 110 кВ

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: Як перемикатися між двома коефіцієнтами струму на місці?

Розбирання обладнання не потрібно. Тільки конфігурація проводки зовнішніх роз'ємів на верхній маслі консерватор потребує регулювання. Послідовне з'єднання первинних обмоток - базове співвідношення a/c; паралельне з'єднання призводить до подвійного коефіцієнта первинного струму 2*a/c. За замовчуванням обладнання поставляється паралельно; просто дотримуйтесь схема підключення для швидкого перемикання без впливу на ізоляцію або термін служби обладнання.

Q2: Які сценарії підходять для різних моделей ізоляції та захисту від забруднення?

Стандартний тип (≥16 мм/кВ) підходить для рівнинних районів із хорошим середовищем нижче 1000 м; W тип захисту від забруднення (≥20 мм/кВ) підходить для сценаріїв міського та загального промислового забруднення; GYW високогірного типу захисту від забруднення (≥25 мм/кВ) підходить для високогірних районів нижче 4000 м; Покращений тип GYW2 (≥31 мм/кВ) призначений для екстремальних умов такі умови, як прибережні соляні бризки, сильне промислове забруднення та надвисокі висоти, пропонуючи сильніші ефективність ізоляції проти старіння.

Q3: Які основні міркування щодо технічного обслуговування зовнішнього трансформатора струму?

По-перше, категорично заборонена робота вторинної вторинної ланцюга, щоб уникнути ризику індукції високої напруги. По-друге, герметичну конструкцію не можна самовільно розбирати; безобслуговувана робота можлива за нормальних умов умови. По-третє, діелектричні втрати та опір ізоляції повинні перевірятися щорічно, і дані повинні бути в основному відповідає заводським значенням. По-четверте, рівень масла слід перевіряти сезонно та кваліфіковано трансформаторне масло слід доливати негайно, коли рівень масла низький.

Переваги продукту та короткий опис

Зовнішній трансформатор струму серії Usune LB6 110/126 кВ зі стандартизованою конструкцією, стабільною продуктивністю та сильна адаптивність до навколишнього середовища, усуває больові точки традиційного обладнання, такі як сприйнятливість до вологи, легкого старіння олії та слабких властивостей проти обростання. Гнучке співвідношення і комбінації точності можуть відповідати диференційовані потреби вимірювання електромережі, релейного захисту та моніторингу промислової електроенергії. Як якісний високовольтне обладнання, виготовлене на авторитетному китайському заводі, воно забезпечує високу надійність, економічність і рішення, що не потребують обслуговування, для глобальних енергетичних проектів, що робить його надійним постачальником для електромережевих компаній та інженерні підрядники.
