Трансформатор струму 110 кВ

Трансформатор струму Usune LB6-110 кВ - це зовнішній високоточний датчик струму, адаптований до потужності середньої та високої напруги. сітки. Він приймає модульну структуру та багатогрупову конструкцію вторинної обмотки. Спосіб підключення можна регулювати за допомогою зовнішні сполучні пластини у верхньому масляному консерваторі, що забезпечує гнучке перемикання між подвійними коефіцієнтами струму для задоволення потреби виявлення струму та захисту від несправностей у різних умовах експлуатації.

Цей продукт відповідає національному стандарту GB/T20840.2-2014 і міжнародним електротехнічним стандартам IEC. Це включає в себе стандартні, висотні та стійкі до забруднення моделі, що забезпечують чудові вимірювання та захист точність. Підходить як для звичайних, так і для суворих зовнішніх умов, це основне допоміжне обладнання для побутові системи передачі та розподілу електроенергії 110 кВ.

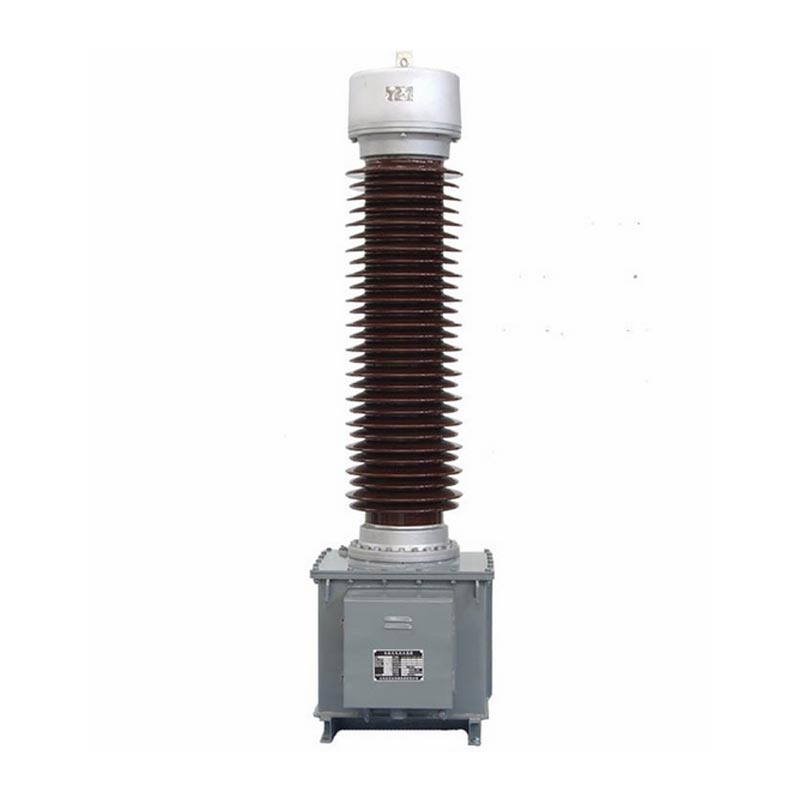

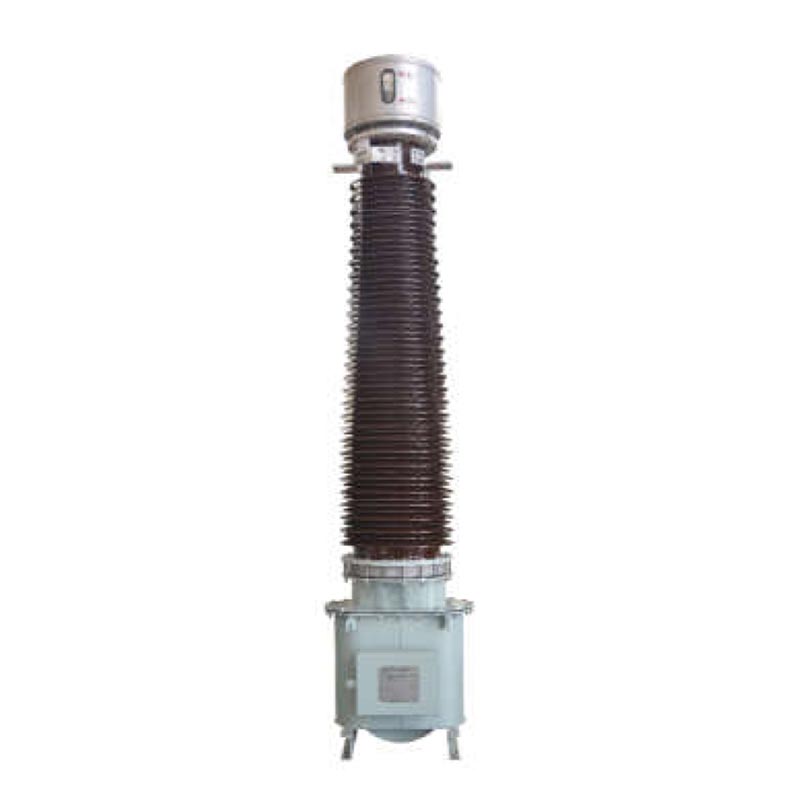

Трансформатор струму ємнісний ЛБ6-110кВ

Пояснення моделі та застосовні умови експлуатації

1. Значення коду моделі

Повна модель продукту LB6-110kV (комбінація точності + коефіцієнт струму), з чіткими та стандартизованими сегментами пояснення:
- Базова модель: L для трансформатора струму, B для рівня захисту, 6 для серійного номера конструкції, 110 для номінальної напруги 110 кВ, W2 для вторинної конструкції проти забруднення
- Комбінація класів точності: підтримує кілька комбінацій обмоток, таких як P/P/P/0,5 і P/P/0,2, включаючи 0,2/0,5 обмотки вимірювання рівня та обмотки захисту рівня 5P/10P, балансуючи високоточне вимірювання та надійну несправність захисту.
- Специфікація коефіцієнта струму: позначається як 2*a/c, підтримує подвійне перемикання коефіцієнта струму, послідовне з'єднання є a/c, паралельне з’єднання 2*a/c, первинний струм охоплює 2×50A~2×1000A, вторинний струм 1A/5A повна специфікація

2. Застосовні умови експлуатації

- Температура навколишнього середовища: підходить для умов експлуатації від -25 ℃ до +40 ℃, з максимальною денною температурою +30 ℃. Вимоги до наднизьких температур можна налаштувати та узгодити.
- Висота: стандартна модель підходить для висот ≤1000 м; Високогірна модель GYW підходить для висот ≤4000 м.
- Адаптованість до навколишнього середовища: шлях витоку, який можна вибрати від 16 мм/кВ до 31 мм/кВ, підходить для різних сценаріїв включаючи звичайний захист від берегової корозії та застосування на великій висоті проти обростання.

Основні структурні особливості

1. Оптимізована система ізоляції

Використовує ємнісну технологію масляно-паперової ізоляції з папером високої напруги, що обгортає сердечник первинної обмотки. Він має багатошаровий екрануючий шар конденсатора, внутрішній шар підключений до високої напруги, а зовнішній шар заземлений, що забезпечує рівномірний розподіл електричного поля та значно покращує безпеку ізоляції запас.

2. Надійна структура обмотки

Первинна обмотка має U-подібну структуру. У моделях 2 × 400 A і нижче використовується плоский мідний дріт, обгорнутий папером моделі 2 × 500 A ~ 2 × 1000 A використовують подвійні напівкруглі алюмінієві трубки, що забезпечує потужну пропускну здатність по струму. The обмотка розділена на дві секції з чотирма клемами, що дозволяє гнучко перемикатися між двома співвідношеннями струму.

3. Повністю герметичний дизайн захисту

Зверху встановлений металевий розширювальний бак для автоматичної компенсації розширення і звуження обсяг трансформаторного масла, спричинений змінами температури, ізолюючи його від внутрішнього та зовнішнього повітря, запобігаючи вологість і старіння масла, а також подовження терміну служби обладнання.

4. Зручне встановлення та обслуговування

Попередньо просвердлені підйомні отвори на дні бака полегшують підйом обладнання; наявність кількох болтів заземлення надійне заземлення обладнання та вторинних обмоток; розподільна коробка оснащена спеціальними затискачами для стандартизована та безпечна проводка.

Основні технічні параметри

1. Номінальні параметри

Номінальна робоча напруга 110 кВ, максимальна робоча напруга 126 кВ, номінальна частота 50 Гц, полярність віднімається.

2. Рівень витримуваної напруги ізоляції

Внутрішня ізоляція від первинної до вторинної та землі 185 кВ/1 хв, вторинної до землі 3 кВ/1 хв; зовнішнє утеплення Суха випробувальна напруга 230 кВ, волога випробувальна напруга 185 кВ, висотна стійкість до грозового імпульсу проти забруднення пік досягає 560 кВ.

3. Точність

Похибка вимірювання 0,2/0,5, мінімальна різниця фаз, що відповідає вимогам до високоточного вимірювання; низький композит помилка для рівня захисту 5P/10P, що дозволяє швидко реагувати на струми замикання мережі.

4. Стійкість до короткого замикання

Струм термічної стабільності 5,3KA~45KA, струм динамічної стабільності 13KA~115KA, здатний витримувати сітку удари короткого замикання та показ сильної робочої стабільності.

Фактичні випадки інженерного застосування:

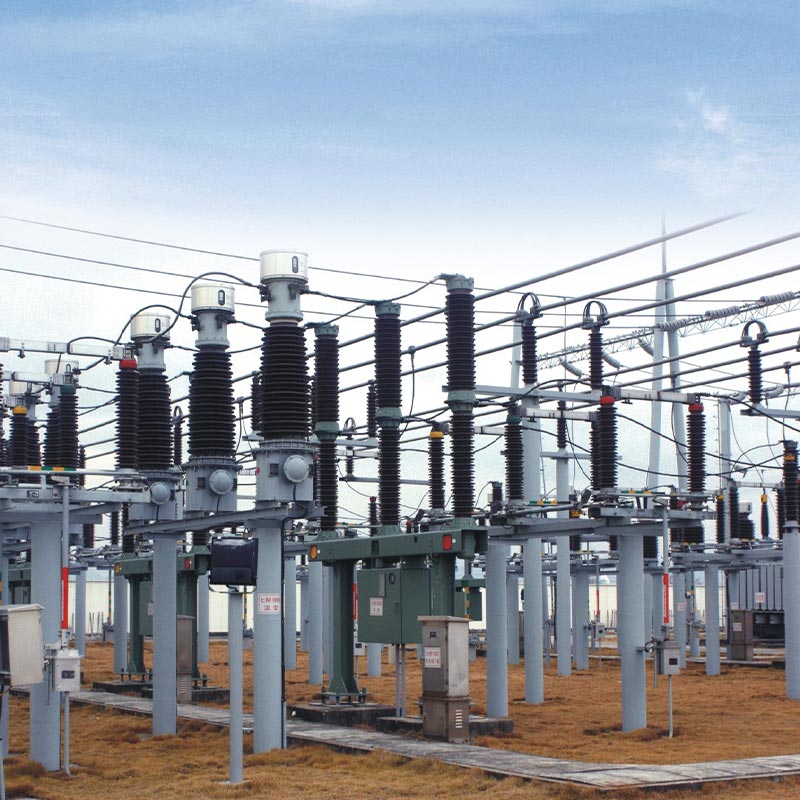

Випадок: Проект модернізації міської підстанції Чжецзян 110 кВ

У 2024 році проект модернізації приміської підстанції 110 кВ Чжецзян Цзясін передбачав масову закупівлю 32 Usune Трансформатори струму ЛБ6-110кВ-2×300/5 (5П30/5П30/0,5). Знаходиться в промисловому кластері з великим навантаженням коливань, проект вимагав надзвичайно високої точності вимірювання та захисту чутливості. Після введення в експлуатацію обладнання може точно збирати дані про струм шини, забезпечуючи моніторинг навантаження в реальному часі та швидке відключення при несправності. Щорічні експлуатаційні дані показують, що похибка вимірювання значно нижча за межі національного стандарту та захист дії є точними та надійними, повністю усуваючи неточності вимірювання старого обладнання.

Специфікації встановлення, експлуатації та технічного обслуговування

1. Перевірка перед встановленням

Перед установкою необхідний візуальний огляд для усунення таких дефектів, як пошкодження порцелянових втулок, масло витоки та невідповідність параметрів паспортної таблички; переконайтеся, що рівень масла в розширювачі відповідає температурі навколишнього середовища, і додайте кваліфіковане трансформаторне масло (електрична міцність ≥45 кВ), якщо рівень масла низький.

2. Вимоги до встановлення

Обладнання необхідно транспортувати і піднімати вертикально протягом усього процесу, з кутом нахилу при транспортуванні ≤15°. Підйом допускається тільки через нижні підйомні отвори; навантаження на порцелянові втулки та масло консерватора категорично заборонено. Максимальна горизонтальна сила розтягування на первинному терміналі P1 становить ≤2000 Н, і при P2 ≤3000N; корпус обладнання та екрануючий шар повинні бути надійно заземлені для забезпечення безпеки експлуатації.

3. Правила експлуатації та технічного обслуговування

Під час роботи вторинна обмотка не повинна бути розімкнена, щоб уникнути ризику високої напруги та пошкодження обладнання. Повністю герметична конструкція не потребує обслуговування за нормальних умов експлуатації. Перевірте чистоту порцелянову втулку та рівень масла щоквартально. Якщо ущільнювач пошкоджений або ізоляція волога, поверніть пристрій до фабрика для вакуумної сушіння та негайної заміни масла.

4. Вимоги до зберігання

Трансформатор струму 110 кВ необхідно зберігати в сухому, добре провітрюваному приміщенні, уникаючи прямого сонячного світла та дощу. Дно масляний резервуар повинен знаходитися щонайменше на 50 мм над землею, а температура зберігання повинна бути не менше -30 ℃. після один рік зберігання, опір ізоляції та коефіцієнт діелектричних втрат слід періодично перевіряти. Якщо фарба відшаровується після тривалого зберігання, перефарбовувати слід негайно.

Зовнішній вигляд і монтажні розміри ЛБ 6 - 110 кВ

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: Як перемкнути коефіцієнт подвійного струму на трансформаторі струму LB6-110 кВ?

Заміна обладнання не потрібна. Просто відрегулюйте спосіб підключення зовнішнього роз’єму на верхньому маслі консерватор: коли первинні обмотки з'єднані послідовно, відношення базового струму становить a/c; при підключенні в паралельно, це подвоєне співвідношення струму 2*a/c. Операція проста і не вимагає спеціального обладнання, адаптована до різних умов навантаження, ефективно знижуючи витрати на заміну обладнання.

Q2: Які відмінності між стандартними моделями, моделями із захистом від забруднення та висотними моделями?

Три моделі мають однакові основні електричні характеристики з оптимізованою конструкцією сценарії: ① Стандартна модель підходить для звичайних середовищ на висоті до 1000 м відстань 16 мм/кВ; ② Модель захисту від забруднення W2 підходить для прибережних і промислово забруднених районів, з шлях витоку 20 мм/кВ і підвищена стійкість до корозії та забруднення; ③ Висотна модель GYW підходить для високогірних районів до 4000 м, з максимальною відстанню утечки 31 мм/кВ і може витримувати слабке повітря тиску та сильного ультрафіолетового випромінювання.

Q3: Які основні заходи безпеки для тривалої експлуатації обладнання?

По-перше, вторинна обмотка повинна працювати під навантаженням або замкнута накоротко; відкриті контури суворо заборонені щоб запобігти виникненню високої напруги та травмам. По-друге, забезпечити надійне заземлення місця з’єднання коробку та нижній болт заземлення масляного баку, а дріт заземлення відповідає специфікаціям, щоб уникнути статичної електрики. накопичення електроенергії. По-третє, при нормальній експлуатації проводиться розбирання герметичної конструкції та довільний відбір проб заборонено. Регулярно перевіряйте дані про діелектричні втрати та частковий розряд, щоб забезпечити стабільні характеристики ізоляції.

Переваги продукту та гарантія обслуговування

Як професійний виробник і постачальник високовольтного енергетичного обладнання в Китаї, трансформатор струму LB6-110 кВ Usune Electric має значні переваги: стандартизоване заводське виробництво, суворе дотримання внутрішніх і міжнародних галузеві стандарти, що забезпечують стабільну точність і сильну адаптивність до навколишнього середовища; і повністю запечатаний, конструкція, що не потребує обслуговування, значно скорочує подальші витрати на експлуатацію та обслуговування. Компанія надає a універсальне обслуговування, включаючи вибір і налаштування, технічне керівництво, установку на місці та післяпродажне обслуговування обслуговування. Параметри можна оптимізувати відповідно до потреб проекту, забезпечуючи надійну гарантію безпеки та стабільна робота системи електромереж 110 кВ.
