Зовнішній трансформатор напруги

Зовнішній трансформатор напруги серії Usune TYD охоплює всі рівні напруги від 35 кВ до 220 кВ, перетворюючи високу напругу системи до стандартних низьковольтних сигналів 100/√3 В або 100 В для задоволення потреб вимірювання енергії, вимірювання напруги, релейний захист і перевірка синхронізації мережі. У порівнянні з традиційними електромагнітними трансформаторами напруги, цей продукт також має зв’язок між лініями електропередачі, що дозволяє уникнути проблем із ферорезонансом. Його загальний конструкція надійна, що забезпечує тривалу безпечну та стабільну роботу високовольтних електромереж, що робить її стрижневою допоміжний пристрій для побудови розумної мережі.

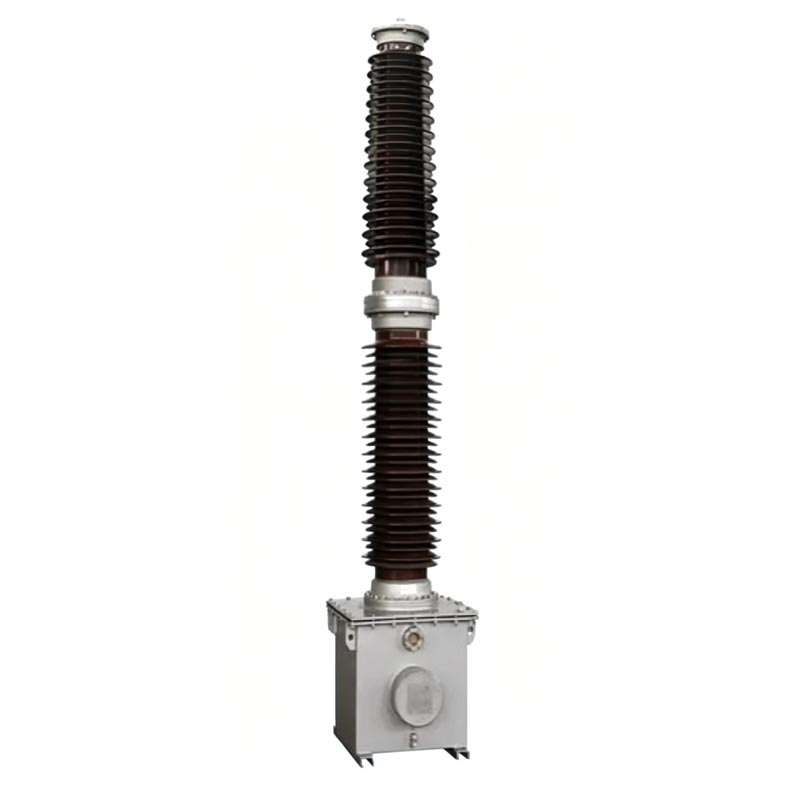

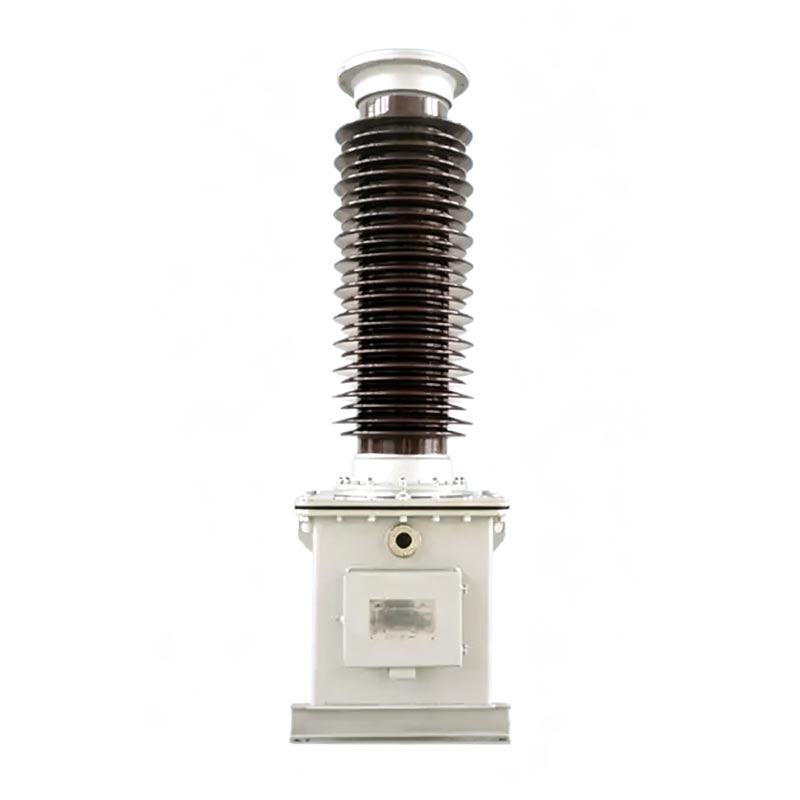

Конденсаторний трансформатор напруги

TYD-35 (66, 110/220)кВ-0,01 (0,02)

Загальні вказівки

Пояснення моделі продукту

Коди моделей серії TYD чітко визначають параметри продукту та застосовні сценарії, що полегшує проектування вибір і встановлення на місці. Правила кодування такі:

1. Структура моделі: TYD ① – ② ③

- TYD: Код для ємнісного трансформатора напруги
- ①: Номінальна фазна напруга системи (одиниця: кВ)
- ②: Номінальна ємність дільника напруги (одиниця вимірювання: мкФ, опціонально 0,01 мкФ, 0,02 мкФ)
- ③: код суфікса функціональної функції

2. Пояснення коду суфікса:

- H: Стійкий до забруднення тип, підходить для сильно забруднених районів
- G: Висотний тип, підходить для місцевостей на висоті понад 2000 м
- F: підходить для систем з неефективним заземленням нейтральної точки

3. Типовий приклад моделі

TYD110/√3-0,02FH, що представляє рівень напруги 110 кВ, номінальна ємність дільника напруги 0,02 мкФ, підходить для системи з неефективним заземленням у нейтральній точці та середовище забруднення класу D, ємнісний трансформатор напруги.

Основні функції

1. Точне вимірювання та вимірювання напруги

Дозволяє високоточний збір напруги та вимірювання енергії, забезпечуючи точний розрахунок в електромережі дані про споживання.

2. Захист електромережі та автоматичне керування

Забезпечує стабільні сигнали напруги для релейного захисту, автоматичного керування електромережею та синхронізації перевірка, що дозволяє швидко реагувати на збої в системі.

3. З'єднання лінії електропередачі

Діє як розділовий конденсатор для зв’язку по лінії електропередачі, забезпечуючи передачу сигналу по лінії електропередачі додаткова проводка.

Стандарти виконання

Весь процес виробництва та тестування зовнішнього трансформатора напруги суворо відповідає національним вимогам офіційні стандарти, які повністю відповідають інженерно-приймальним вимогам:
- GB/T20840.1-2010 "Вимірювальні трансформатори - Частина 1: Загальні технічні вимоги"
- GB/T20840.5-2013 "Вимірювальні трансформатори - Частина 5: Додаткові технічні вимоги до ємнісної напруги" Трансформери"
- GB/T19749-2005 "Зв'язані конденсатори та ємнісні дільники напруги"

Відповідні умови навколишнього середовища

Зовнішній трансформатор напруги може похвалитися чудовою адаптивністю до навколишнього середовища та може стабільно працювати в складних умовах зовнішні умови. Стандартні застосовні параметри такі:
- Сценарії встановлення: підходить як для внутрішнього, так і для зовнішнього використання
- Температура навколишнього середовища: -40 ℃ ~ + 45 ℃ (спеціальні умови можна налаштувати та обговорити)
- Максимальна швидкість вітру: ≤150 км/год
- Номінальна висота над рівнем моря: ≤2000 м (висотна версія G-типу адаптується до більших висот)
- Товщина глазурі: ≤10 мм
- Рейтинг захисту від забруднення: стандартний клас D (шлях витоку ≥ 43,3 мм/кВ), додатковий клас E (шлях витоку ≥ 53,7 мм/кВ)

Конструктивні переваги продукту

CVT серії Usune TYD має модульну інтегровану структуру, що складається з двох основних частин: ємнісної напруги дільник і електромагнітний пристрій. Конструкція міцна і довговічна:

1. Високоміцний ємнісний дільник напруги

Використовує високоякісний тонкоплівковий та конденсаторний паперовий композитний діелектрик. Є кілька конденсаторних елементів з'єднані послідовно всередині порцелянової втулки, просоченої під вакуумом високоякісним ізоляційним маслом. Повністю герметична конструкція оснащена пристроєм компенсації масла для підтримки внутрішньої стабільності напруги, усуваючи масло проблеми з витоком і вологістю. Конструкція болтового монтажу забезпечує зручний монтаж і надійне з'єднання.

2. Інтегрований електромагнітний пристрій

Включає вбудований проміжний трансформатор, компенсуючий реактор і заслінку реактора швидкого насичення, усі герметичні в сталевому резервуарі, наповненому маслом. Він попередньо зібраний з дільником низької напруги перед виходом з заводу, забезпечення повної ізоляції системи ізоляційного масла та усунення взаємних перешкод.

3. Дизайн захисту безпеки

Оснащений спеціальними терміналами демпфування, заземлення та несучої хвилі з чітким маркуванням. Багаторазовий захисний конструкції ефективно запобігають загрозам безпеці, таким як витік високої напруги та пошкодження вторинного обладнання.

Інженерне застосування Cas

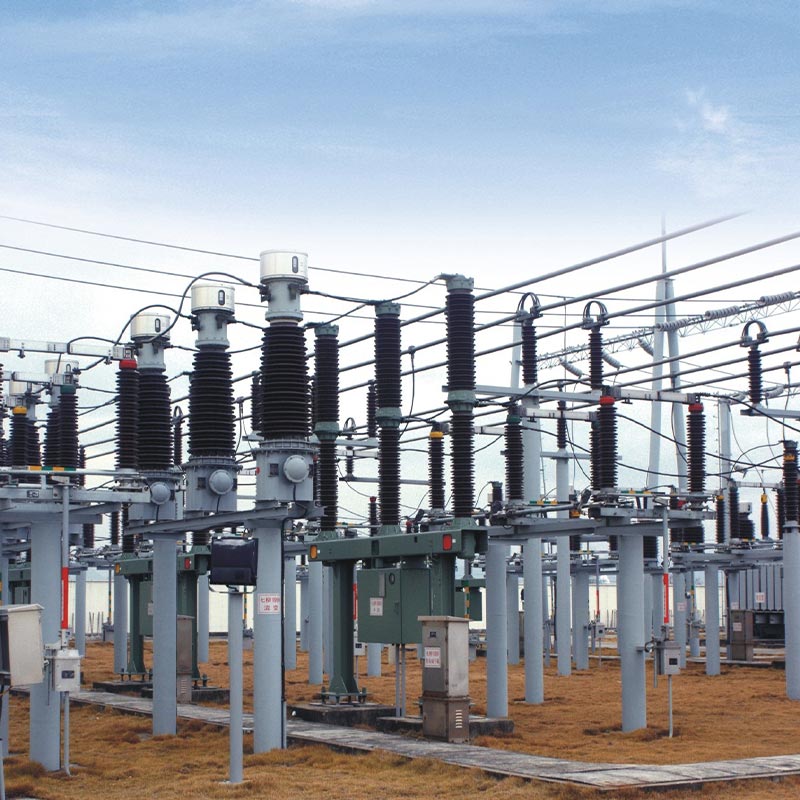

Як високоякісний постачальник високовольтного обладнання CVT, трансформатори напруги Usune серії TYD були успішно застосовано до ключового проекту з реконструкції міської електромережі 110 кВ у Чжоушані, провінція Чжецзян. The проект вибрав класичну модель TYD110/√3-0.02FH, яка підходить для складних умов експлуатації місцевого прибережна зона з сильним забрудненням і неефективно заземленою нейтральною точкою.
Оригінальне обладнання цієї підстанції страждало від нестабільного вимірювання напруги та слабкого захисту від перешкод можливості. Після заміни варіаторів на варіатори серії Usune TYD обладнання стабільно працювало більше більше 3 років, зберігаючи точне вимірювання та стабільний вихід сигналу навіть у суворих умовах, таких як висока вологість, соляні бризки та сильний вітер. Це забезпечує надійну підтримку релейного захисту підстанції та несучої зв’язку, ефективного підвищення надійності роботи регіональних енергомереж, зменшення обладнання відсоток відмов, а також повну перевірку чудової стійкості продукту до погодних умов і стійкості до забруднення.

Специфікації експлуатації та технічного обслуговування

1. Основні робочі параметри

- Тривала робота: 1,2 номінальної напруги (1,2 Un)
- Короткочасне перевантаження: може працювати протягом 30 секунд при напрузі 1,5Un
- Спеціальний тип F: може безперервно працювати протягом 8 годин при напрузі 1,9Un

2. Вимоги до щоденного технічного обслуговування

- Регулярно перевіряйте стан герметичності обладнання, щоб запобігти витоку ізоляційного масла;
- Забезпечити надійне підключення демпферних клем d1 і d2; категорично забороняється робота на відкритому повітрі;
- Якщо вони не підключені до несучого обладнання, клеми N і X повинні бути надійно замкнуті накоротко;
- самовільний демонтаж ущільнювальних болтів і ущільнювальних конструкцій маслоналивних отворів забороняється;
- Регулярний відбір проб масла та тестування електромагнітного блоку не потрібні, щоб уникнути загрози безпеці, спричиненої маслом падіння рівня.

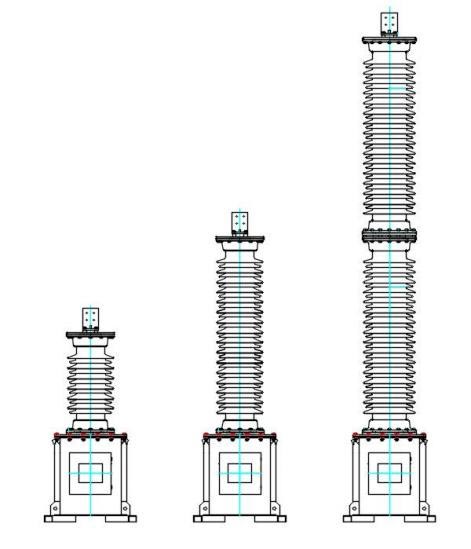

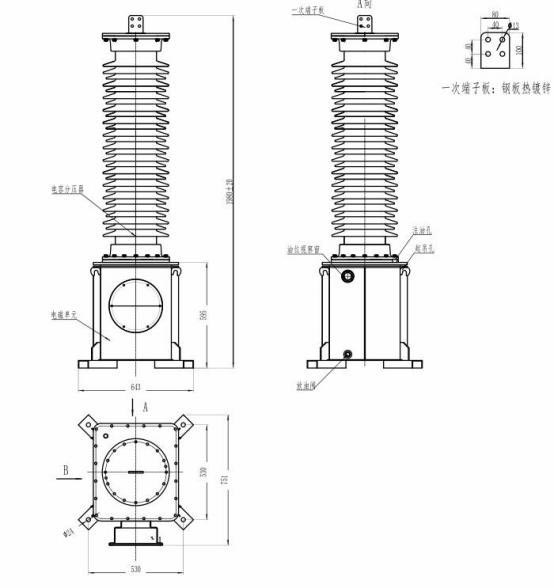

Розміри виробу.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Питання 1: Які основні тести необхідно пройти перед введенням в експлуатацію CVT серії Usune TYD?

Відповідно до стандарту DL/T596-1996 необхідно виконати три основні тести: по-перше, ємність і діелектрик. втрату конденсаторного дільника необхідно перевірити, при цьому значення ємності відхиляється від паспортної таблички на ≤2% і тангенс діелектричних втрат ≤0,002. По-друге, опір ізоляції електромагнітного блоку необхідно перевірити за допомогою a Мегомметр 2500 В з опором ізоляції кожної клеми до землі ≥500 МОм. По-третє, точність калібрування тест вимагає збільшення кута високовольтних проводів, щоб зменшити перешкоди паразитної ємності та забезпечити точність вимірювання.

Q2: Які ключові запобіжні заходи для встановлення трансформатора напруги для зовнішнього використання на місці?

По-перше, конденсаторний дільник і електромагнітний пристрій є відповідним набором і повинні бути встановлені відповідно до табличні номери; їх не можна довільно міняти місцями. По-друге, підйомні отвори електромагнітного блоку для підйому необхідно використовувати масляний бак; забороняється піднімати порцелянову гільзу конденсатора, щоб запобігти обладнанню пошкодження. По-третє, фундамент повинен бути закріплений високоміцними болтами М20, а загальний нахил обладнання повинен не перевищує 2/1000 мм. По-четверте, переконайтеся, що клема X надійно заземлена, а демпферна клема надійно закріплена щоб уникнути пошкодження обладнання.

Q3: Для яких сценаріїв підходять моделі суфіксів H, G і F?

H - тип захисту від забруднення, підходить для сильно забруднених і корозійних середовищ, таких як прибережні райони і промислові шахти; G — висотний тип, оптимізований для роботи на великій висоті, низької напруги та низької температури середовища, придатні для територій вище 2000 м; F — системно-адаптивний тип, спеціально розроблений для нейтральної точки неефективно заземлені системи живлення з більшою стійкістю до перенапруги, придатні для спеціальної електромережі умови експлуатації.

Заводська гарантія міцності та обслуговування
