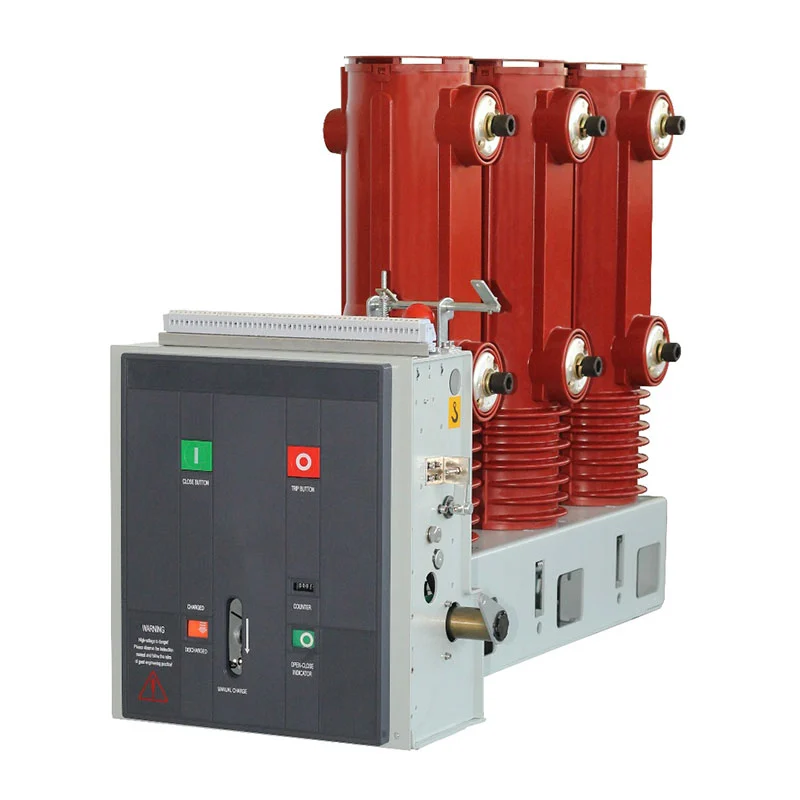

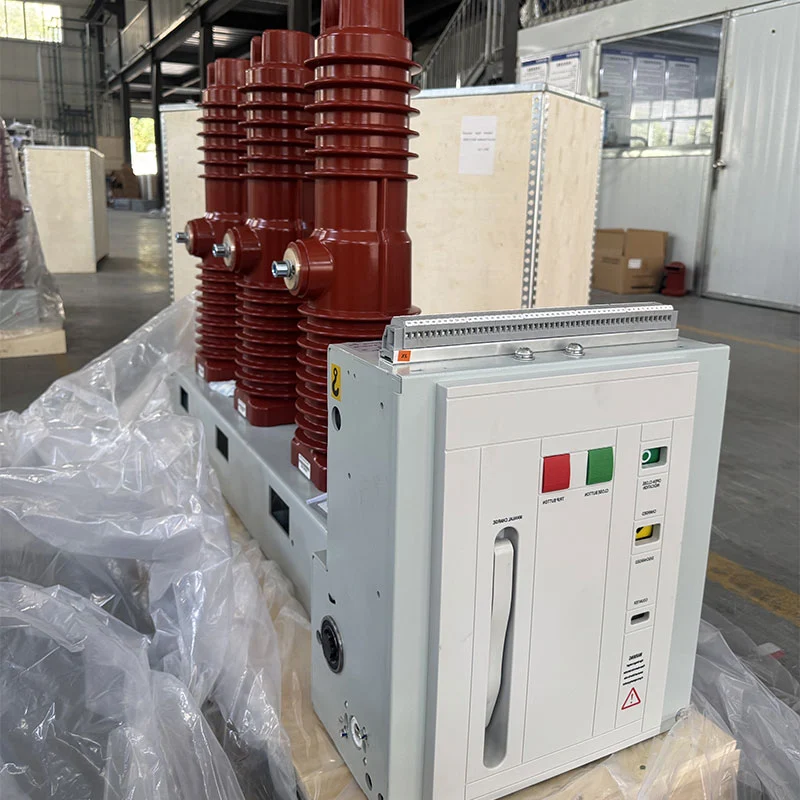

На відміну від комплектних розподільних шаф, цей внутрішній вакуумний вимикач ZN85C-40.5 40,5 кВ зосереджений на серцевині комутаційна функція ланцюга живлення. Його фіксована бічна конструкція, модульний пружинний робочий механізм і Технологія вакуумного переривання забезпечує практичне рішення для внутрішніх застосувань класу 40,5 кВ, включаючи системи де потрібні часті операції перемикання.
Механізм керування розроблено спеціально для характеристик вакуумного вимикача 40,5 кВ. Це використовує модульний пружинний механізм, встановлений у рамі вимикача, що забезпечує механічні вихідні характеристики щоб відповідати робочим вимогам вакуумного переривника.
Механізм розроблений навколо верхнього та нижнього розташування вимикача та утворює інтегровану частину загальна структура. Ця конфігурація спрощує шлях механічної передачі, забезпечуючи стабільну основу для операції закриття та відкриття.
Конфігурація фіксованого бічного монтажу призначена для внутрішнього електрообладнання, де вимикач встановлений як a виділений комутаційний компонент. Залежно від дизайну проекту, такі конфігурації, як права вихідна лінія, верхня можна вибрати вхідні та вбудовані аранжування.
У порівнянні з повною висувною шафою розподільчого пристрою ця конструкція дозволяє розробнику проекту зосередитися на інтеграція вимикача з необхідним первинним і вторинним електричним обладнанням відповідно до специфіки облаштування системи.
Енергія закриття механічно накопичується в пружинному механізмі. Зберігання енергії може бути завершено через двигун або вручну за допомогою ручки накопичувача енергії. Під час моторизованої роботи система трансмісії приводить в рух вал накопичувача енергії та натягує замикаючу пружину, доки не буде досягнуто задане положення накопиченої енергії.
Після завершення накопичення енергії утримуючий механізм утримує пружину в положенні та накопичувач енергії індикатор змінюється на відповідний статус. Допоміжний вимикач також відключає живлення двигуна, коли досягається положення накопиченої енергії, залишаючи вимикач готовим до команди на замикання.
Операцію закриття можна ініціювати вручну за допомогою кнопки закриття або електрично за допомогою пульта керування схема. Коли закриваючий електромагніт спрацьовує, накопичена енергія пружини вивільняється через кулачок і механізм передачі.
З'єднувальний механізм потім приводить в дію ізольований робочий стрижень і рухомий контакт у напрямку до положення закриття стискання контактної пружини. Після завершення ходу закриття утримуючий механізм утримується в закритому стані положення допоміжного перемикача змінюється відповідно.
Відкриття можна ініціювати вручну або за допомогою електричної команди відкриття. Механізм відкривання розблоковує закриваючий фіксатор, що дозволяє накопиченій енергії контактних і гальмівних пружин відокремити вакуумний переривник контакти.
Під час останнього етапу відкриття гідравлічний буфер поглинає решту механічної енергії та контролює позицію відриву. Цей скоординований механізм допомагає підтримувати контрольований процес відкриття.
Вимикач може бути налаштований на робоче живлення змінного або постійного струму відповідно до вимог проекту. Поставляється конфігурація включає опції AC110/220V та DC110/220V для котушок закриття та відкриття, що забезпечує гнучкість для різних підстанцій і промислових систем управління.
Котушка замикання має номінальну потужність 288 Вт, тоді як котушка відкривання також вказана на 288 Вт. Нормальна робота Діапазон напруг становить 85%–110% від номінальної напруги для котушки закриття та 65%–120% від номінальної напруги для котушки розмикання.
Двигун накопичувача енергії забезпечує автоматичну підготовку до наступного закриття. ZYJ220, що додається Конфігурація використовує живлення DC220V з номінальною вхідною потужністю 90W. При номінальній робочій напрузі накопичувач енергії час вказано не більше 15 секунд.
Таке розташування дозволяє вимикачу відновлювати стан накопиченої енергії після роботи без потреби постійне ручне втручання.
Вакуумний переривник відповідає за розрив електричного кола під час відкриття. Коли контакти розділені, процес розриву відбувається всередині вакуумного переривника, а не в повітряна ізольована комутаційна камера.
Поєднання вакуумного переривання та пружинної механічної трансмісії робить молоток придатним для застосування всередині приміщень середньої напруги, де потрібна надійна продуктивність комутації та багаторазова робота.
Оригінальний дизайн серії ZN85C-40.5 враховує застосування, що вимагають частого перемикання. Його діюча механізм узгоджується з характеристиками вакуумного вимикача 40,5 кВ, а моторизований накопичувач енергії система зменшує потребу в повторній ручній зарядці.
Це робить обладнання придатним для промислових об'єктів, підстанцій і електростанцій, де комутаційні операції є частиною звичайного керування електричною системою.
Вимикач може бути включений у внутрішні системи розподілу електроенергії та електричні системи керування виробництвом електроенергії об'єкти, де потрібна надійна комутація та захист електричних кіл.
На підстанціях фіксована внутрішня конфігурація може бути інтегрована у відповідну високовольтну електрику системи відповідно до розташування первинного контуру, схеми керування та вимог захисту.
Для промислових і гірничих об'єктів зі значними електричними навантаженнями вимикач може забезпечувати перемикання і функції захисту у внутрішніх системах розподілу електроенергії та придатні для додатків, що вимагають регулярного операції перемикання.
Оскільки операціями замикання та розмикання можна керувати електрично, вимикач можна інтегрувати з відповідна вторинна система керування для локальної або дистанційної роботи відповідно до проекту проекту.
| Пункт | Специфікація |
| Модель | ZN85C-40.5 |
| Номінальна напруга | 40,5кВ |
| система | Трифазний змінний струм |
| Номінальна частота | 50 Гц |
| монтаж | закритий |
| Структура | Фіксований бічний монтаж |
| Робочий механізм | Модульний пружинний механізм приводу |
| Зберігання енергії | Моторизований / ручний |
| Операція закриття | Ручне / електричне |
| Операція відкриття | Ручне / електричне |
| Напруга котушки закриття | AC110/220V, DC110/220V |
| Напруга котушки відкриття | AC110/220V, DC110/220V |
| Сила замикання котушки | 288 Вт |
| Потужність котушки відкриття | 288 Вт |
| Двигун накопичувача енергії | ZYJ220 |
| Номінальна напруга двигуна | DC220V |
| Номінальна вхідна потужність двигуна | 90 Вт |
| Час зберігання енергії | ≤15 с |
| Конфігурація | Правий вихідний / верхній вхідний / вбудований відповідно до дизайну |
Обладнання призначене для встановлення всередині приміщень і повинно використовуватися в середовищі, придатному для високої напруги електрообладнання. Остаточний проект повинен враховувати температуру навколишнього середовища, вологість, висоту над рівнем моря, вентиляцію та інші умови навколишнього середовища при визначенні повної електричної конфігурації.
Вимикач слід встановлювати в місці без сильної вібрації, ударів або корозійних умов навколишнього середовища. Організація установки також повинна забезпечувати достатній простір для експлуатації та обслуговування навколо обладнання та підтримувати необхідне механічне центрування вимикача та відповідних електричних компонентів.
Zhejiang Usune Electric Co., Ltd. застосовує інтегровану систему управління якістю продукції та навколишнім середовищем управління та охорони праці. Компанія має сертифікати ISO 9001, ISO 14001 та ISO 45001, підтримка контрольованих виробничих процесів від вибору компонентів до складання та перевірки.
Продукт розроблено відповідно до застосовних стандартів IEC і GB з електричними параметрами та конфігураціями визначається відповідно до конкретних вимог проекту. Сертифікація CE також доступна для відповідних конфігурація продукту, забезпечення додаткової документаційної підтримки міжнародних проектів.
Внутрішній вакуумний вимикач ZN85C-40.5 40,5 кВ згадується в проекті Cas-space Rocket Launch Project, надає приклад практичного інженерного застосування для високовольтного електричного обладнання Usune у складних умовах промислове середовище.
Внутрішній вакуумний вимикач ZN85C-40.5 40,5 кВ є, перш за все, комутаційним і захисним компонентом, а повна висувна панель розподільчого пристрою об’єднує вимикач з шинами, кабельними відсіками, контрольним обладнанням, пристрої захисту та інші компоненти шафи. Тому рубильник більше підходить, коли проект вимагає a спеціальний комутаційний пристрій 40,5 кВ для інтеграції у більшу електричну систему.
| Порівняння | Вакуумний вимикач ZN85C-40.5 | Висувний розподільний пристрій VCB | Низьковольтна розподільна шафа |
| Основна функція | Комутація та захист ланцюгів | Повний розподіл і комутація середнього напруги | Розподіл електроенергії НН |
| Клас напруги | 40,5кВ | Середня напруга | Низька напруга |
| монтаж | Виправлено | Знімний | Фіксований / знімний |
| Основна увага | Механізм роботи та переривання | Повна система шаф | Розподіл потужності |
| Зберігання енергії | Пружинний механізм | Привід VCB | Залежить від конфігурації ACB/MCCB |
| КОНТРОЛЬ | Ручне / електричне | Місцевий / електричний | Місцевий / електричний |
| Типове застосування | Електростанції, підстанції, промисловість | Системи розподілу середнього напруги | Заводи, будівлі та комерційні об'єкти |
Usune може визначити відповідну конфігурацію відповідно до однолінійної схеми клієнта, номінальної напруги, керування потужністю, установкою та експлуатаційними вимогами. Такий підхід допомагає переконатися, що вибране вимикач сумісний з навколишнім основним і вторинним електричним обладнанням.
Для проектів із спеціальними керуючими напругами, установкою чи експлуатаційними вимогами технічні конфігурацію можна обговорити перед виробництвом. Це дозволяє внутрішньому вакуумному вимикачу ZN85C-40.5 40,5 кВ адаптувати до фактичної електричної системи, а не покладатися на фіксовану стандартну конфігурацію.
Це внутрішній вакуумний вимикач 40,5 кВ, призначений для електричного керування та захисту на електростанціях, підстанції, промислові об'єкти та гірничі підприємства.
ZN85C-40.5 використовує фіксовану конфігурацію збоку, а не висувну структуру візка.
так Пружинний механізм підтримує ручне накопичення енергії та ручне керування, а також електричне керування доступний.
Котушки закриття та розмикання можуть бути налаштовані на AC110/220V або DC110/220V відповідно до вимог проекту.
Зазначений час зберігання енергії конфігурації двигуна ZYJ220 становить ≤15 секунд при номінальній напрузі.
так Продукт призначений для застосувань, які вимагають частої роботи, залежно від відповідної експлуатації умов і технічної комплектації.
так Usune може налаштувати продукт відповідно до креслень проекту, електричних параметрів, вимог до контролю та умови монтажу.
