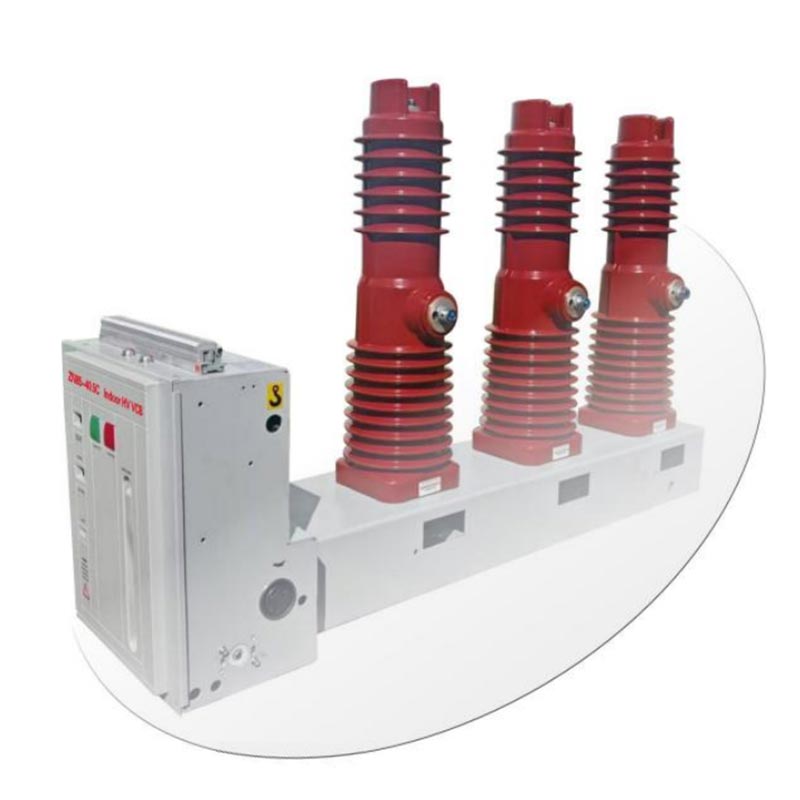

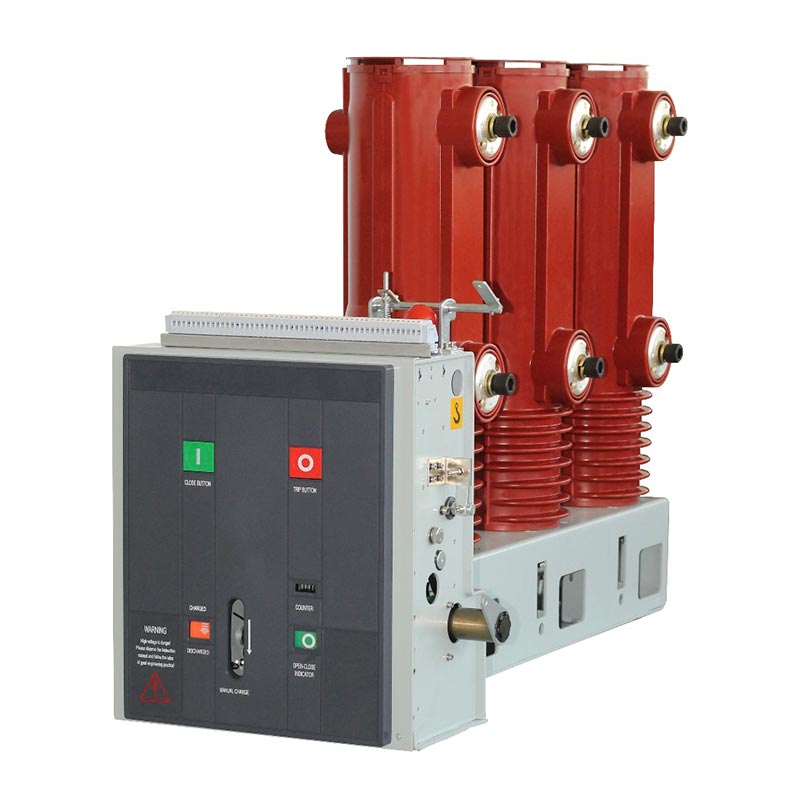

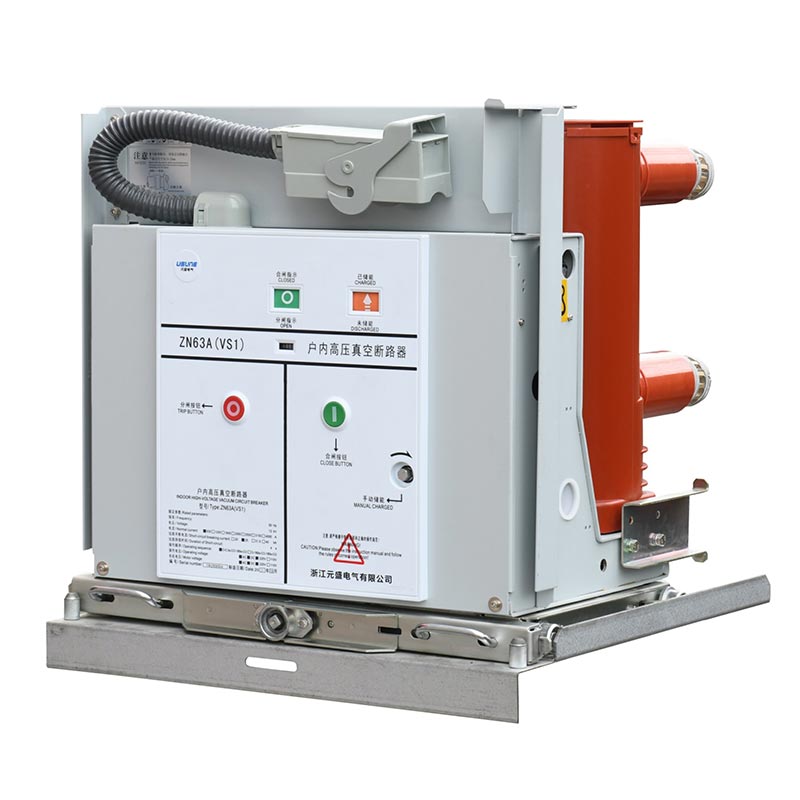

Вакуумний вимикач Vcb для приміщень 33 кВ

Вакуумний вимикач Usune 33kv для внутрішніх приміщень Vcb - це продукт нового покоління, розроблений на основі передового розподільного пристрою Концепції досліджень і розробок і реальні потреби світового ринку розподілу електроенергії. Підходить для трифазного змінного струму Внутрішні системи розподілу електроенергії 50 Гц з номінальною напругою 40,5 кВ (робочий рівень 33 кВ), приймаючи ядро такі функції, як нормальне перемикання навантаження, переривання струму пошкодження, захист від перевантаження системи та обладнання безпечна ізоляція.

Продукт відмовляється від складних і надлишкових структур, приймає інтегровану раму та оптимізоване модульне розташування для фіксованого бокового монтажу в розподільних пристроях високої напруги. Він пропонує значні переваги в просторі шафи адаптація, загальна структурна стабільність, а потім експлуатація та технічне обслуговування. У порівнянні зі звичайним внутрішнім вакуумні вимикачі, він більш адаптований до частих умов експлуатації, має довший механічний термін служби та більш стабільна послідовність роботи, повна відповідність вимогам критичної безперервної та надійної роботи ланки живлення.

Основні переваги продукту

1. Професійні дослідження та розробки + сценарний дизайн

Розроблений спеціально для усунення проблемних точок практичного застосування у внутрішніх розподільних пристроях 33 кВ/40,5 кВ, він приймає професійну логіку дизайну комутатора. Його механічні вихідні характеристики ідеально відповідають експлуатаційні вимоги до вакуумного переривника. Усі конструктивні та робочі конфігурації розроблені для закриті фіксовані установки, часті операції, підстанції та промислові сценарії розподілу електроенергії. The технологія є зрілою та дуже практичною для інженерних застосувань.

2. Тестування в реальному світі + стабільний зворотній зв'язок програми

Внутрішній вакуумний вимикач Vcb 33 кВ використовує зрілий модульний пружинний робочий механізм. Його передача структура проста і надійна, без складних або легкопошкоджуваних зв'язків передачі. Перевірено в численних промислового розподілу електроенергії, модернізації підстанцій і гірничодобувних проектів електропостачання, він демонструє відмінні результати продуктивність у точності закривання та відкривання, механічний термін служби та здатність запобігати перешкодам.

3. Стандартизована продуктивність + повні допоміжні параметри

Робоча котушка, двигун накопичувача енергії та операційна логіка розроблені відповідно до номінальних параметрів. The Діапазон адаптації напруги чіткий, а логіка зв’язку допоміжного перемикача надійна. Продукт закривається, операції відкриття та накопичення енергії стандартизовані з повними розмірами, інтерфейсами та проводкою конфігурації. Його можна безпосередньо поєднати зі стандартним внутрішнім розподільним пристроєм 33 кВ, забезпечуючи надійну сумісність і висока замінність.

4. Безпечний, стабільний і зручний дизайн

Оснащений подвійним електричним/ручним режимами зберігання енергії, індикатор стану та допоміжний перемикач синхронізовані. Конструкція гідравлічного буфера поглинання використовується на пізніх стадіях відключення, ефективно зменшуючи ударний знос і підвищення безпеки експлуатації. Він забезпечує чіткий зворотний зв'язок щодо накопичення енергії та стану відкриття/закриття, уникаючи ризик неправильної експлуатації та комплексне забезпечення безпеки експлуатації та технічного обслуговування на місці.

Робоча структура та механічна система

В основі вакуумного автоматичного вимикача Usune ZN85C-40.5 33 кВ для внутрішнього використання використовується спеціальна модульна пружина. механізм, який повністю встановлюється всередині рами обладнання і є незамінним основним компонентом загальна структура вимикача. Цей механізм спеціально розроблений для 40,5 кВ внутрішнього стаціонарного монтажу збоку моделі з дуже спрощеною структурою трансмісії та більш раціональним розподілом сил.

Найважливішою конструктивною особливістю є його ідеальна адаптація до вертикального розташування автоматичного вимикача, забезпечує високоінтегровану збірку з головною ланцюгом і системою полюсів. Крива вихідного зусилля механізму ідеально відповідає робочим вимогам вакуумного вимикача, уникаючи таких проблем, як невідповідна робота швидкість, нестабільний контактний тиск і короткий механічний термін служби, спричинений звичайними механізмами. Це так особливо підходить для механічних характеристик і умов експлуатації внутрішнього вакуумного контуру 40,5 кВ рубильники.

Принцип роботи та послідовність дій

1. Операція накопичення енергії

Потужність вимикання автоматичного вимикача повністю забезпечується накопичувачем енергії вимикаючої пружини, що підтримує обидві режими роботи електроприводу та ручної ручки. Навіть під час відключення електроенергії або технічного обслуговування він забезпечує нормальну роботу зберігання енергії та резервне закриття.

У режимі накопичення електричної енергії двигун накопичувача енергії, закріплений на бічній пластині механізму, приводить в рух шестерню система передачі. У ручному режимі накопичення енергії оператор тягне спеціальну ручку накопичувача енергії, обертаючись вал шестерні та вузол шестерні. Через обгінну муфту вал накопичувача енергії обертається синхронно, розтягування замикаючої пружини для повного накопичення енергії.

Після досягнення повного накопичення енергії собачка накопичувача енергії надійно фіксує кулачковий ролик і обгінну муфту автоматично відключається. Одночасно сполучна пластина повертає індикатор накопичення енергії, відображення індикатора «збереженої енергії», а допоміжний перемикач перемикається, щоб відключити живлення двигуна. При цьому точці автоматичний вимикач переходить у стан готовності до вимикання з чітким і надійним станом.

2. Операція закриття

Закриття можна здійснити ручним натисканням кнопки закриття або дистанційним керуванням електромагнітом закриття. Після спрацьовування механізм накопичення енергії звільняє замок собачки, а попередньо збережена пружина замикання швидко стискається, змушуючи кулачок, вал накопичувача енергії та обгінну муфту рухатися синхронно.

Далі кулачок приводить в рух з’єднувальний механізм, штовхаючи ізольований тяговий стрижень і переміщуючи контакт у напрямку до закриття положенні, стискаючи контактну дискову пружину та встановлюючи стабільний контактний тиск, необхідний для номін проведення струму. Після закриття замикаюча собачка фіксує ролик механізму, зберігаючи закрите положення; в індикатор накопичення енергії та допоміжний перемикач автоматично скидаються, підключаючи ланцюг двигуна. З зовнішнім живлення, він негайно переходить у стан повторного накопичення енергії, індикатор закриття/відкриття перемикається на «замкненому» стані, а головний і допоміжний вимикачі завершують синхронне перемикання.

3. Операція відключення

Відключення можна активувати трьома способами: вручну за допомогою кнопки відключення, через зовнішній електричний розчіплювач або через розчіплювач надструму. Після спрацьовування засувки розблоковуються, звільняючи стан блокування між механізм і ролики.

Під спільною дією контактної пружини та пружини відключення рухомий і нерухомий контакти знаходяться всередині камера вакуумного переривника фіксованого полюса швидко і надійно відокремлюється, досягаючи струму пошкодження або навантаження переривання струму. На пізніх стадіях дії відключення вбудований гідравлічний буфер поглинає залишки енергія удару, обмеження кінцевого положення спрацьовування, зменшення шуму механічного удару та зносу, а також подовження загальний механічний термін служби обладнання.

Ключові електричні та механічні параметри

Спосіб встановлення та розміри

Usune ZN85C-40.5 використовує фіксовану конструкцію встановлення збоку, спеціально розроблену для стандартних внутрішніх високовольтні розподільні пристрої. Він відрізняється високою сумісністю з шафами, зручним монтажем, введенням в експлуатацію та подальшим технічне обслуговування та підтримує три основних способи встановлення проводки:

- Правосторонній вихідний тип кабелю
- Верхній вхідний тип кабелю
- Врізний тип установки

Габаритні розміри суворо відповідають специфікаціям відповідності загального блоку (докладніше див. Малюнок 1). відстань між монтажними отворами, загальна довжина, ширина, висота та розміри з’єднання шин), що дозволяє стандартизувати заміна та уніфікована підбірка шаф, що знижує витрати на дизайн, модифікацію та встановлення.

FAQ

Питання 1: Чи підходить цей продукт як для систем живлення 33 кВ, так і для 40,5 кВ?

A: Так. Номінальна проектна напруга продукту становить 40,5 кВ, що повністю відповідає стандартним вимогам для роботи в приміщенні систем живлення 33 кВ. Він має достатні запаси ізоляції та розривної здатності, і може бути безпечним і стабільним застосовується для проектів внутрішніх розподільних пристроїв 33 кВ на промислових і гірничодобувних підприємствах, електростанціях, а також малих і підстанції середнього розміру.

Q2: Що робити, якщо електропостачання на місці перервано, і накопичення енергії не може бути завершено електричним способом?

A: Цей внутрішній вакуумний вимикач Vcb на 33 кВ оснащений спеціальною ручкою для накопичення енергії. Коли зовнішнє живлення переривається або двигун виходить з ладу, оператор може вручну завершити закриття та енергію робота накопичувача через ручку накопичувача енергії, досягнення нормальної операції закриття та значне покращення можливість аварійної роботи обладнання в умовах відключення електроенергії та обслуговування.

Q3: Які основні переваги цього стаціонарного пилососа з боковим кріпленням порівняно зі звичайним вакуумним візком автоматичні вимикачі?

A: Ця стаціонарна модель з боковим кріпленням має більшу структурну жорсткість і менший радіальний простір для встановлення, що робить її легше поєднувати з компактним розподільним пристроєм. Він також забезпечує більш високу стабільність під час частої роботи та вібрації умови. Встановлення, кріплення та подальше обслуговування простіші, що робить його більш придатним для промисловості користувачів, проекти модернізації та сценарії заміни неповного висувного типу з високими вимогами до фіксованих і надійна робота.
