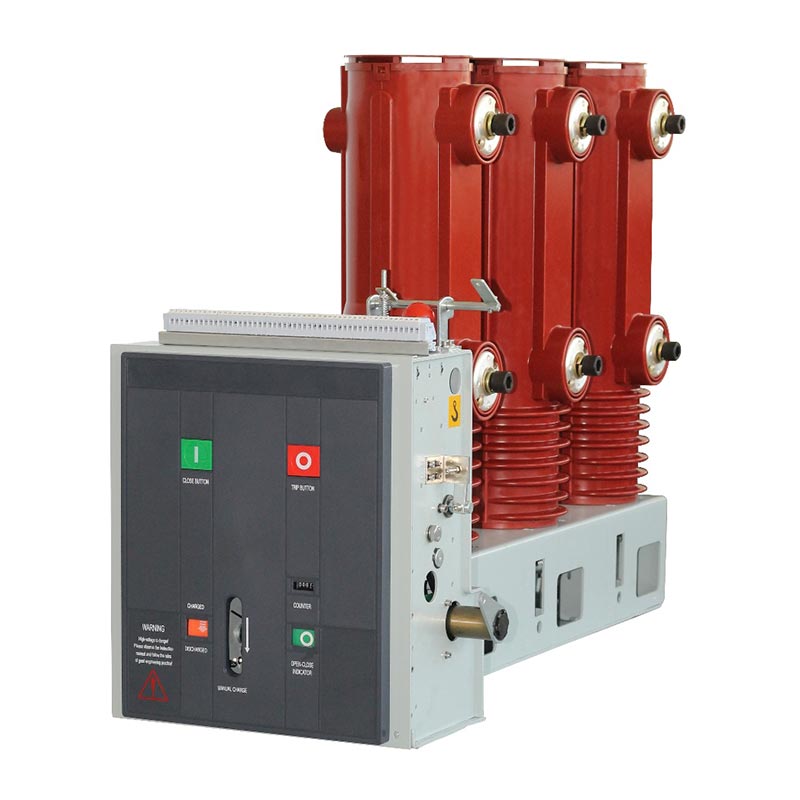

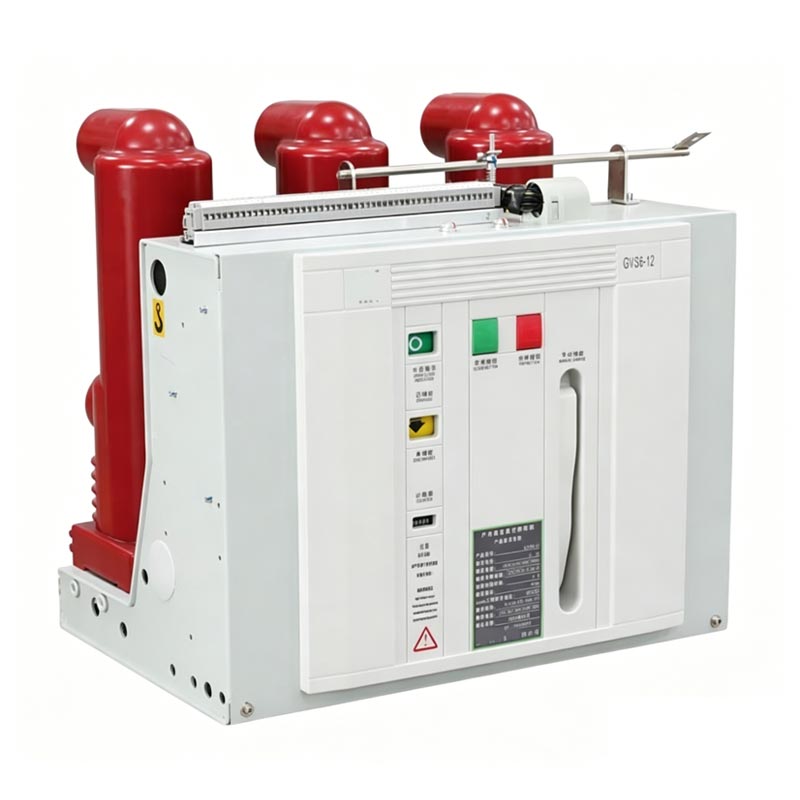

Вакуумні автоматичні вимикачі Usune VS-12 (VEP-12) серії 12 11 кВ для внутрішнього користування Vcb є високопродуктивними високовольтними вимикачами для приміщень розподільні пристрої, що інтегрують функції керування та захисту, в основному використовуються в електростанціях середньої напруги 12/11 кВ для приміщень системи розподілу. Як виробник, що спеціалізується на дослідженні, розробці та виробництві високовольтних пристроїв електрообладнання, Usune має стандартизовану фабрику в Китаї, яка об’єднує дослідження та розробки, виробництво, тестування та післяпродажне обслуговування, щоб переконатися, що кожен продукт відповідає вітчизняним і міжнародним галузевим стандартам. Продукт пропонує варіанти встановлення як стаціонарного, так і висувного типу, що забезпечує гнучку інтеграцію з різними розподільними пристроями задовольнити потреби встановлення в різних сценаріях, таких як промислові цехи, приміщення для розподілу електроенергії тощо господарські будівлі.
Основна перевага внутрішнього вакуумного автоматичного вимикача Vcb 12 11kv полягає в його прийнятті третього покоління технологія твердої ізоляції, значний прорив в еволюції вакуумних вимикачів технологія утеплення. Від повітряної ізоляції першого покоління та композитної ізоляції другого покоління до сьогодення ізоляції третього покоління, Usune постійно оптимізував структуру ізоляції, вирішуючи больові точки традиційних продуктів, які є чутливими до впливу навколишнього середовища та мають низьку стабільність, таким чином стимулюючи технологічну модернізацію вакуумних вимикачів у промисловості.
Ізоляція полюсів вакуумних вимикачів пройшла три покоління технологічних модернізацій. Усуне Серія VS-12 (VEP-12) використовує найдосконалішу технологію твердої ізоляції третього покоління, досягаючи якісний стрибок:
Струмопровідні частини повністю відкриті для повітря. На рівень ізоляції значною мірою впливають такі фактори навколишнього середовища вологість, пил, вплив транспортування та дрібні тварини, що призводить до низької стабільності та високого відсотка відмов.
Дугогасна камера захищена втулкою з епоксидної смоли, а частини під високою напругою – ні. повністю герметичні та все ще піддаються впливу зовнішніх факторів, таких як пил, волога та комахи, не принципово вирішити проблему екологічної адаптивності.
Завдяки технології APG камера гасіння дуги, а також верхні й нижні вихідні клеми інкапсульовані епоксидна смола. Це не тільки зменшує об'єм дугогасної камери, але й повністю ізолює обладнання від впливу зовнішнього середовища (пил, волога тощо), істотно покращуючи погоду стійкість і експлуатаційна стабільність. Епоксидна смола також служить основною ізоляцією та механічною опорою, з чудовий розподіл електричного поля та напруги порівняно з різними ізоляційними перегородками неправильної форми конструкції, що забезпечують тривалу стабільну роботу обладнання.
Використовуючи технологію твердої ізоляції третього покоління, вона не піддається впливу зовнішнього середовища, має високу надійність ізоляції та ефективно запобігає пошкодженням ізоляції, викликаним факторами навколишнього середовища.
Тривалий механічний термін служби (до 20 000 циклів, 10 000 циклів для номіналу 50KA), високий номінальний струм відключення при короткому замиканні (20-40KA), швидка швидкість відкриття та закриття, що забезпечує швидку ізоляцію несправності та захист безпечної роботи система живлення.

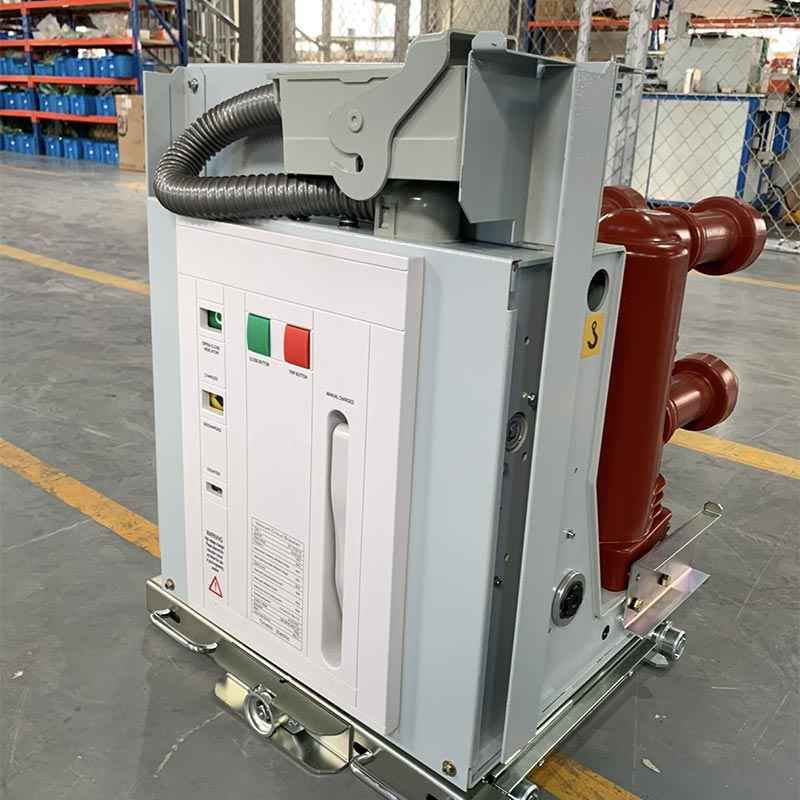

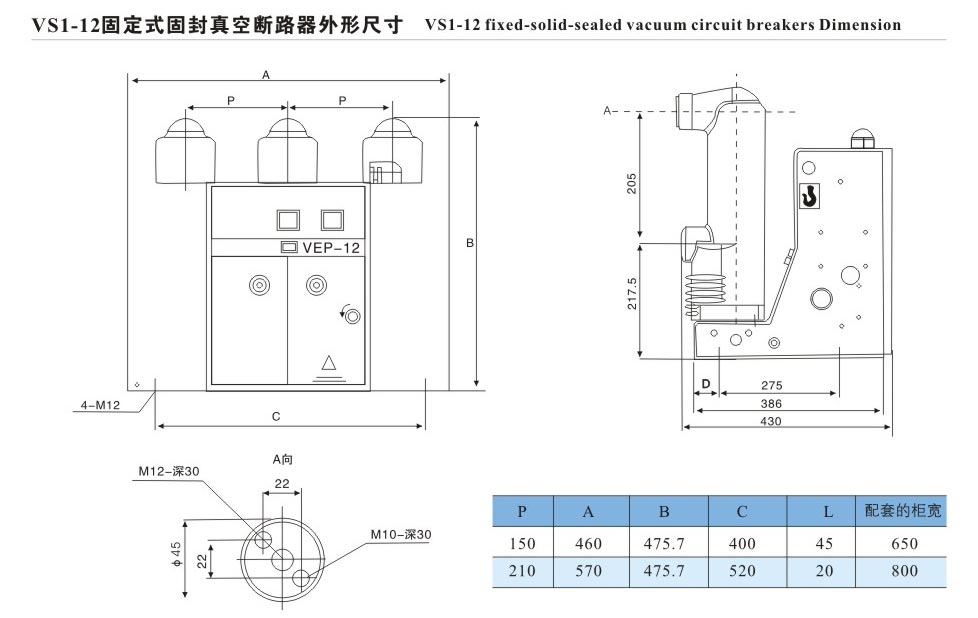

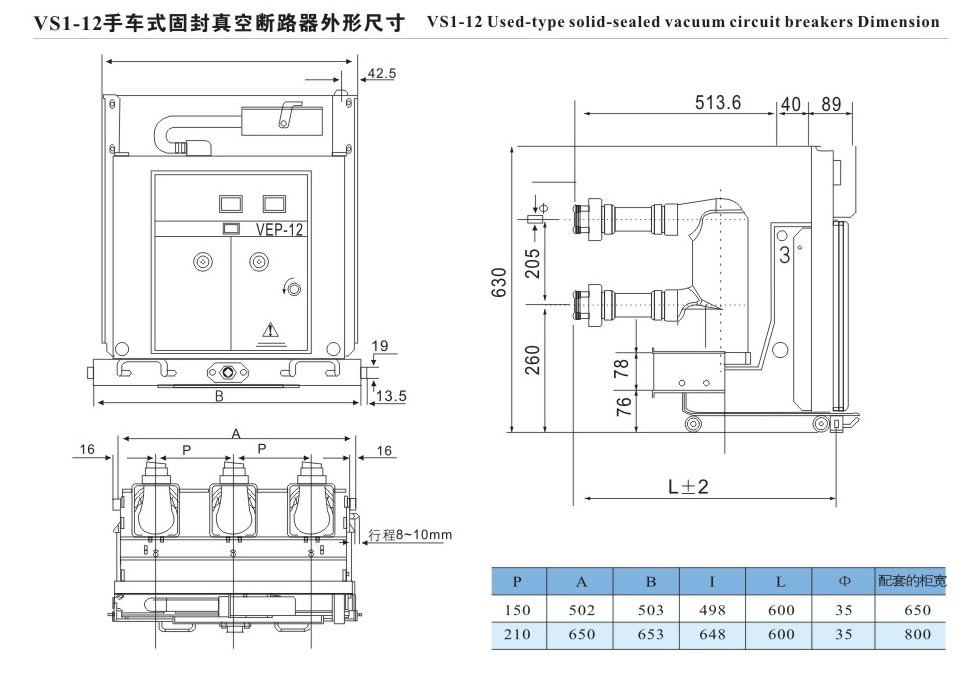

Технологія твердої інкапсуляції зменшує розмір продукту; доступні варіанти фіксованого та висувного типу, що дозволяє гнучка інтеграція з різними розподільними пристроями та можливість адаптації до обмеженого простору встановлення в розподільних приміщеннях кімнати.
Суцільна герметична структура запобігає зовнішній корозії струмоведучих частин, зменшуючи частоту технічного обслуговування досягнення первинної роботи без обслуговування, значно заощаджуючи витрати користувачів на подальше обслуговування.
Як професійний виробник, Usune створив комплексну систему контролю якості на своїй китайській мові фабрика. Кожен продукт проходить суворе тестування продуктивності перед тим, як залишити фабрику, щоб перевірити відповідність параметрів відповідає стандартам і надійна якість.
Вакуумний автоматичний вимикач Usune VS-12 (VEP-12) серії 12 11kv для внутрішнього використання Vcb має чудові технічні параметри, повністю відповідає вимогам систем розподілу електроенергії середньої напруги 12/11 кВ. Ключові характеристики наведено в таблиця нижче (параметри стосуються дугогасних камер вітчизняного виробництва):
| серійний номер | Ім'я | одиниця | Параметр |
| 1 | Номінальна напруга | кВ | 12 |
| 2 | Номінальний рівень ізоляції | - | 1 хв. Витримувана напруга промислової частоти: 42 кВ; Номінальна напруга грозового імпульсу: 75 кВ |
| 3 | Номінальна частота | HZ | 50 |
| 4 | Номінальний струм | КА | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Номінальний струм відключення при короткому замиканні | КА | 20, 25, 31,5, 40 |
| 6 | Номінальний короткочасний струм | - | 20, 25, 31,5, 40 |
| 7 | Номінальна тривалість короткого замикання | S | 4 |
| 8 | Номінальний піковий струм | КА | 50, 63, 80, 100 |
| 9 | Номінальний струм короткого замикання та струм розриву | - | 50, 63, 80, 100 |
| 10 | Витримувана напруга живлення вторинного ланцюга (1 хв) | V | 2000 |
| 11 | Номінальний струм розриву одинарної батареї конденсаторів | A | 630/400 (800/400 для 40KA) |
| 12 | Номінальна батарея конденсаторів | A | 12.5 |
| 13 | Час відкриття | РС | 20-50 |
| 14 | Час закриття | РС | 35-70 |
| 15 | Механічне життя | Часи | 20000 (10000 разів для 50KA) |
| 16 | Номінальний поточний час відключення | Часи | 20000 (10000 разів для 50KA) |
| 17 | Номінальний короткочасний час відключення струму | Часи | 50 (30 разів для 40KA, 20 разів для 50KA) |
| 18 | Допустима сукупна товщина зносу рухомих і статичних контактів | мм | 3 |
| 19 | Номінальна робоча напруга при закриванні та відкриванні | V | AC110/220, DC110/220 |
| 20 | Номінальна напруга двигуна накопичувача енергії | V | AC110/220, DC110/220 |
| 21 | Номінальна потужність двигуна накопичувача енергії | W | 70 (80 для 40KA, 50KA) |
| 22 | Час зберігання енергії | S | ≤10 |
| 23 | Контактна відстань | мм | 11±1 |
| 24 | Over Travel | мм | 3,5±0,5 |
| 25 | Час відмов закриття контакту | РС | ≤2 |
| 26 | Трифазний синхронізм відкриття та закриття | РС | ≤2 (≤3 для 40KA, 50KA) |
| 27 | Середня швидкість відкриття | РС | 0,9-1,2 |
| 28 | Середня швидкість закриття | РС | 0,5-0,8 |
| 29 | Опір основного провідного кола | мкОм | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Тиск замикаючого контакту | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Номінальна послідовність операцій | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (для 50KA) |
Для перевірки надійності та придатності Usune VS-12 (VEP-12) серії 12 11kv внутрішньої Vcb вакуумної схеми Брейкер, цей продукт був успішно застосований у проекті оновлення розподілу електроенергії у великій хімічній промисловості індустріальний парк у Східному Китаї (ключовий проект модернізації місцевої промисловості). Парк має складні умови експлуатації, висока вологість, висока запиленість, часті зміни навантаження на електроенергію. Існуючі автоматичні вимикачі часто зазнали пошкоджень ізоляції через фактори навколишнього середовища, що впливає на нормальне виробництво в парку.
Після поглибленого дослідження та порівняння парк обрав Usune своїм призначеним постачальником, прийнявши 36 Usune VS-12 (VEP-12) серії фіксованих закритих VCB, усі виготовлені Usune на китайському заводі. Цей продукт використовує технологія твердої ізоляції третього покоління, яка ефективно протистоїть впливу високої вологості та пилу в індустріальному парку. Його номінальний струм відключення при короткому замиканні 31,5 кА повністю відповідає вимогам захисту живлення потреби в обладнанні великої потужності в парку.
З моменту офіційного введення в експлуатацію в жовтні 2024 року 36 блоків ВЦБ стабільно працювали понад півроку без будь-яких ізоляція або експлуатаційні несправності, досягаючи середньої частоти відмов 0. Це значно зменшує парк витрати на експлуатацію та обслуговування енергосистеми, забезпечення безперервної та стабільної роботи виробничого обладнання. Проект отримав високу оцінку керівництва парку, і Usune став довгостроковим енергетичним обладнанням постачальник для парку.
A1: Механічний ресурс виробу становить до 20 000 циклів (10 000 циклів для класу 50 кА), а номінальний струм цикл відключення становить 20 000 циклів (10 000 циклів для класу 50 кА). Завдяки прийняттю третього покоління технологія ізоляції твердого ущільнення, первинна сторона виробу не вимагає обслуговування. У щоденному використанні, тільки періодичне перевірки вторинного контуру та робочих механізмів (таких як двигун накопичувача енергії та робочий напруги), очищення поверхні обладнання та запобігання накопиченню пилу необхідні для ефективного розширення термін служби обладнання.
A2: Так. У продукті використовується технологія твердої ізоляції третього покоління, що забезпечує гасіння дуги. камеру, верхні та нижні вихідні клеми з епоксидною смолою за допомогою процесу APG. Це повністю ізолює високовольтні компоненти під напругою від зовнішнього середовища, запобігаючи впливу на них пилу, вологи, комах тощо. Він демонструє чудову стійкість до атмосферних впливів і адаптивність до навколишнього середовища, що робить його ідеальним для суворих внутрішніх умов, таких як висока вологість, запилені промислові цехи, хімічні заводи та шахти. Фактичний випадки застосування в Східно-Китайському хімічному промисловому парку також підтверджують це.
