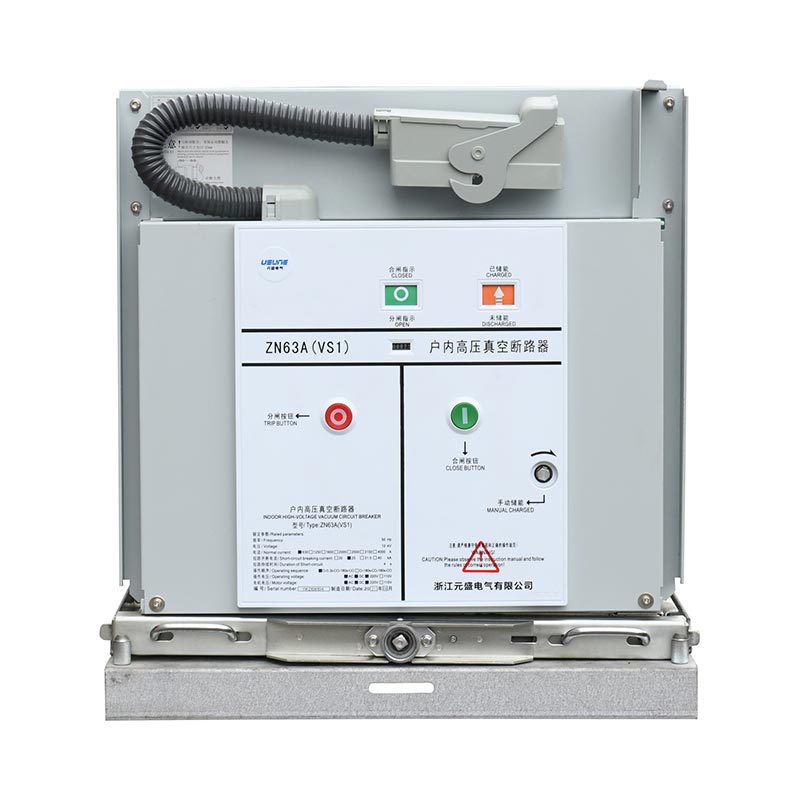

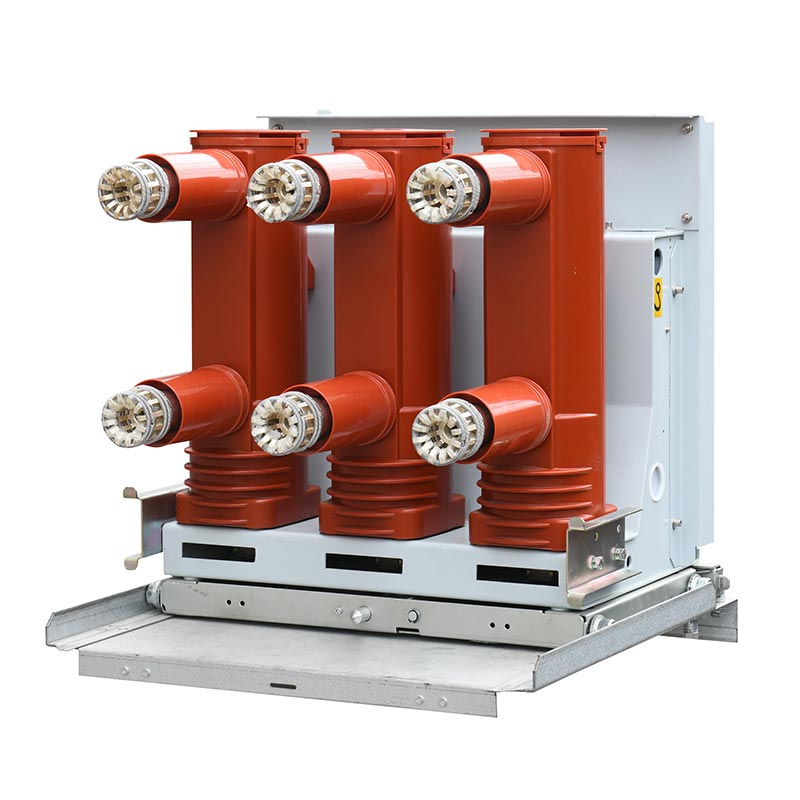

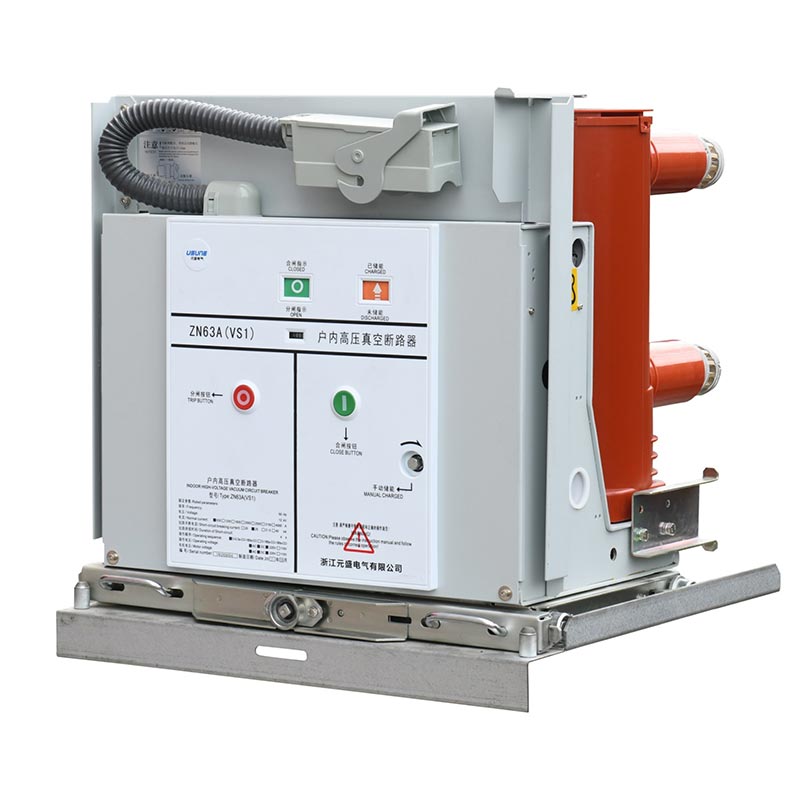

Вакуумний вимикач 24кВ

Вакуумний вимикач на 24 кВ має інтегровану схему, підтримує як ручне, так і електричне накопичення енергії та простий в експлуатації. Основний контур не потребує додаткового обслуговування. Вакуумний переривник герметизується за допомогою APG технологія, що забезпечує захист від забруднення та розтікання, подовжує термін служби та скорочує технічне обслуговування витрати. Він включає в себе комплексний механізм блокування для запобігання неправильній роботі для забезпечення обладнання та персоналу безпеки. Камера для гасіння дуги підтримує стабільний вакуум із відкриттям ≤50 мс і закриттям ≤100 мс, забезпечуючи швидке відповідь. Він сумісний з різними вторинними керуючими напругами для задоволення різних вимог джерела живлення.

Вакуумний автоматичний вимикач 24 кВ доступний у стаціонарних і ручних моделях, сумісних з різними розподільними пристроями. Номінальний струм коливається від 630А до 4000А, а струм відключення при короткому замиканні від 20кА до 50кА. На основі гнучкого вибору на потреби користувача дозволяє адаптуватися до частих сценаріїв роботи. Як професійний виробник, Usune використовує зрілі виробничі процеси, суворий контроль якості та комплексна технічна підтримка для забезпечення високої продуктивності вакуумні вимикачі для користувачів у всьому світі. Крім того, використовуючи ресурси досвідчених постачальників, Usune досягає ефективне співробітництво в ланцюзі поставок, що забезпечує своєчасну доставку продукції та стабільну якість.

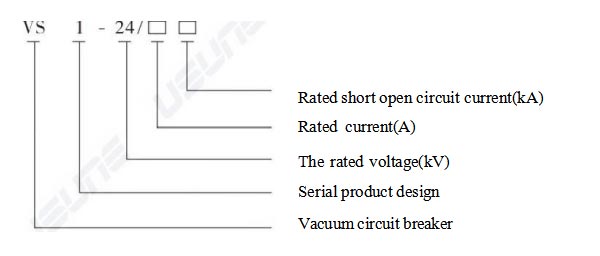

Моделі значення

Основні технічні параметри

1. Основні електричні параметри

2. Основні структурні параметри

- Контактна відстань: 13±1 мм;
- Перехід: 3,5±0,5 мм;
- Середня швидкість відкриття: 0,9-1,2м/с;
- Середня швидкість закриття: 0,5-0,8м/с;
- Допустима товщина зносу рухомих і нерухомих контактів: ≤3 мм;
- Опір основного провідного кола: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), що забезпечує стабільну провідність.

3. Параметри адаптивності до середовища

Робоча температура: -15℃~+40℃; Щоденна відносна вологість ≤95%, місячна відносна вологість ≤90%; Висота ≤1000м (налаштовується для особливих висот); Сейсмічна інтенсивність ≤8 градусів; Підходить для місць без крапельної води, легкозаймисті та вибухонебезпечні матеріали, корозійні гази та сильна вібрація; адаптований до клімату більшості регіонів Китай.

Застосовні сценарії

Вакуумний автоматичний вимикач Usune 24 кВ із його чудовими характеристиками широко використовується в таких сценаріях, охоплюючи кілька сфер, таких як енергетика, промисловість та інфраструктура:

1. Електростанції та підстанції: як основне обладнання керування та захисту для ланцюгів розподілу електроенергії використовується для відсікання та замикання струмів ланцюга, захисту критичного обладнання, такого як трансформатори та шини, від перевантаження і пошкодження від короткого замикання;
2. Промислові підприємства: підходить для високовольтних систем розподілу електроенергії в таких галузях, як металургія, хімічне машинобудування, машинобудування та текстиль, задовольняючи потреби частого запуску та зупинки виробниче обладнання і великі коливання навантаження;
3. Інфраструктура: використовується для високовольтного розподілу електроенергії в міському залізничному транспорті, у висотних будівлях і комерційних комплекси, що забезпечують стабільне електропостачання та підвищення надійності електроенергії;
4. Нове енергетичне поле: підходить для підтримки систем розподілу електроенергії фотоелектричних електростанцій та вітрової енергії електростанції, що володіють хорошою протиперешкодною здатністю та адаптуються до навантажувальних характеристик нової енергетичної потужності покоління.

Практичний приклад застосування в реальному світі

Практичний приклад: Проект модернізації високовольтної системи розподілу електроенергії у великому хімічному промисловому парку

1. Історія проекту

Існуючі автоматичні вимикачі в парку страждали від недостатньої надійності та високих витрат на обслуговування, потребує оновлення до вакуумних вимикачів 24 кВ з високою надійністю, низьким рівнем обслуговування та сумісністю з агресивним хімічним середовищем.

2. Рішення

Було вибрано 32 ручних автоматичних вимикача Usune (1600A/31,5kA). Структура ізоляції оптимізована для підвищена стійкість до корозії. Були надані інструкції зі встановлення та технічне навчання, щоб забезпечити своєчасність доставка.

3. Результати застосування

Обладнання працювало стабільно та безвідмовно, зменшивши витрати на обслуговування на 60%. Це було сумісно з існуючі розподільні пристрої, скорочення циклу будівництва. Парк призначив Усуне своїм довгостроковим партнером.

Гарантія виробництва та ланцюга постачання

1. Гарантія виробництва

Usune має сучасну фабрику, яка дотримується міжнародних і вітчизняних стандартів. Кожен продукт проходить сувору перевірку заводські випробування, і була створена повна система відстеження якості.

2. Забезпечення ланцюга поставок

Довгострокова співпраця з якісними постачальниками, використання відомих брендів для основних комплектуючих та оптимізоване постачання управління ланцюгом забезпечує своєчасну доставку продукції.

3. Післяпродажне обслуговування

Ми надаємо інструкції зі встановлення, технічне навчання та послуги з усунення несправностей. Безкоштовний ремонт та заміна запчастини пропонуються протягом гарантійного терміну, а довічна технічна підтримка надається після закінчення гарантійного терміну.

Інструкції з конфігурації продукту та замовлення

1. Додаткові конфігурації

- Спосіб роботи: ручний + накопичувач електроенергії (стандарт);
- Пристрої захисту: Додаткові пристрої відключення від перевантаження по струму, зниженої напруги/втрати напруги;
- Пристрої заземлення: додаткові широкі рішення заземлення потужністю 650 Вт, 800 Вт, 1000 Вт;
- Допоміжні компоненти: додаткові реле проти перекачування, електромагніти блокування тощо.

2. Інформація про замовлення У замовленнях має бути зазначено

Модель виробу, спосіб монтажу та кількість; номінальні параметри; додаткові конфігурації; вторинний контроль напруга; запасні частини та спеціальні вимоги
