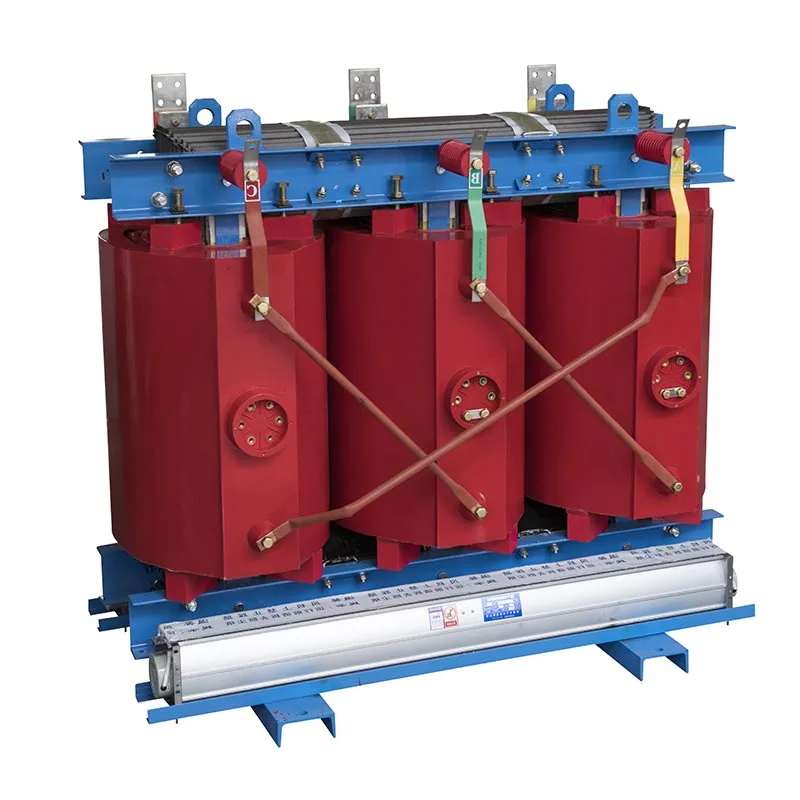

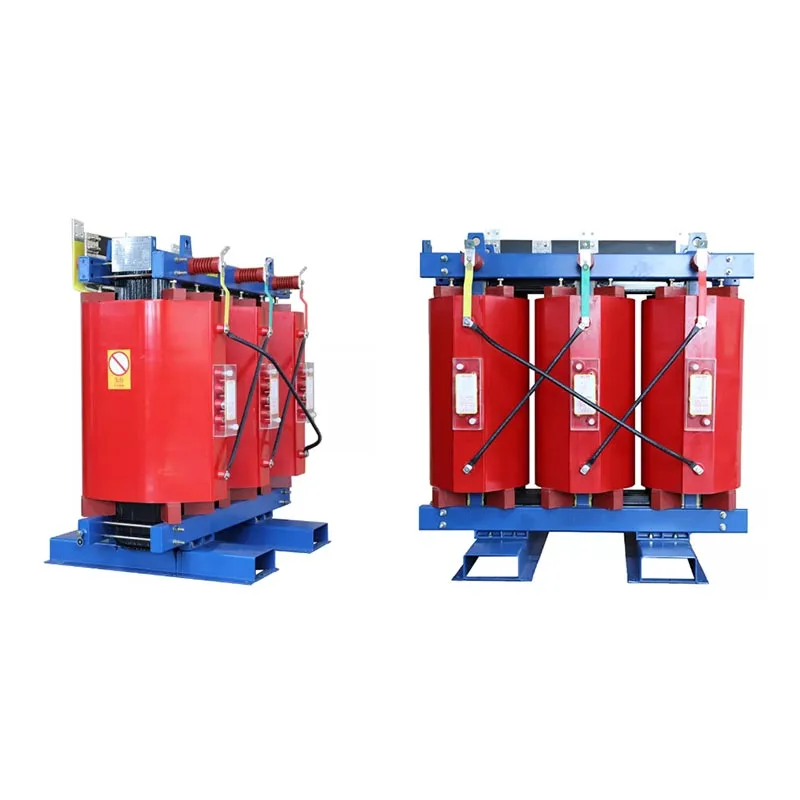

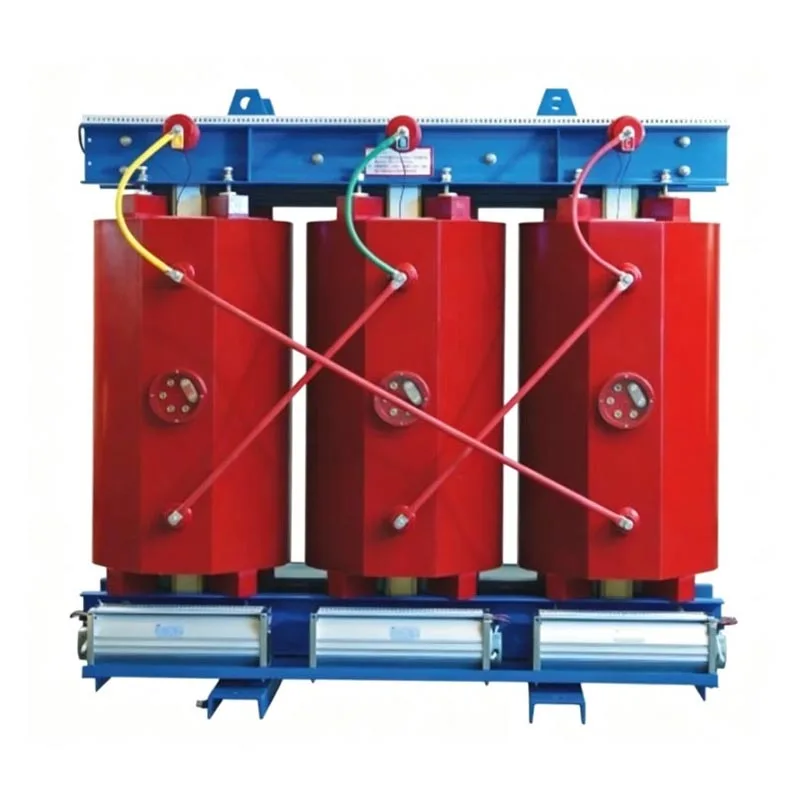

Трифазний сухий трансформатор 750 кВА

Трифазний сухий трансформатор Usune 750 кВА - це безмасляний розподільний блок, який повністю усуває легкозаймиста ізоляційна олія, натомість покладаючись на повітря для ізоляції та розсіювання тепла. Це фундаментально вирішує загрози безпеці, пов’язані з масляними трансформаторами, такі як витік масла, пожежі та забруднення. Залучення стандартизованих виробничих ліній і суворого контролю якості вхідного матеріалу ми оптимізували сердечник і обмотку конструкції для балансу безпеки, енергоефективності та простоти встановлення. Обладнання забезпечує стабільну, тривалу роботу працює при повному навантаженні та демонструє виняткову адаптивність до навколишнього середовища. Як головний постачальник електроенергії розподільного обладнання, Usune надає високостабільні рішення для сухих трансформаторів для клієнтів як у внутрішньому і міжнародні ринки.

Ключові характеристики продукту

1. Вогнестійкість та вибухостійкість; Висока безпека

Трифазний сухий трансформатор потужністю 750 кВА використовує ізоляційні матеріали, стійкі до високих температур, і не містить ізоляційне масло; отже, він не страждає від витоків масла, пожеж або вибухів під час перевантаження або умови короткого замикання. Це усуває потребу в допоміжних приміщеннях, таких як масляні ями або брандмауери, значне скорочення витрат на інфраструктуру та безпеку для розподільної кімнати.

2. Екологічно чистий і екологічно чистий

Під час роботи не утворюється відпрацьоване масло та не виділяються шкідливі гази. Це дозволяє безпосередньо встановлювати в приміщенні без потреба в обладнанні для утилізації відпрацьованої нафти, яке повністю відповідає суворим екологічним стандартам, необхідним для лікарні, школи та метро.

3. Низький рівень шуму, низький частковий розряд і стабільна робота

Оптимізований сердечник із ламінованої кремнієвої сталі та компактна структура обмотки ефективно мінімізують електромагнітне випромінювання вібрації, що забезпечує низький рівень шуму при роботі. Рівні часткового розряду суворо контролюються в домашніх умовах міжнародні стандарти для запобігання старінню ізоляції, забезпечуючи десятиліття стабільної безперервної роботи.

4. Низьке енергоспоживання та економічна ефективність

Виготовлений із високоякісних сердечників з кремнієвої сталі з орієнтованою зернистістю, блок демонструє значно нижчу роботу без навантаження та втрати навантаження порівняно зі стандартними трансформаторами. Довготривала робота ефективно знижує споживання енергії та знижує операційні витрати підприємства на електроенергію.

5. Дизайн, що не потребує обслуговування

Має структуру з повітряною ізоляцією та природним повітряним охолодженням, яка усуває потребу в періодичному застосуванні ізоляційного масла тестування або заміна. Звичайне технічне обслуговування вимагає лише простого видалення пилу та перевірок, в результаті чого суттєва економія витрат на оплату праці та запасних частин протягом життєвого циклу обладнання.

6. Сильна адаптивність до навколишнього середовища

Надійно працює при температурі навколишнього середовища від -20°C до +40°C. Він підходить для внутрішнього середовища характеризується високою вологістю, висотою до 1000 метрів і пилом, що робить його ідеальним для спеціалізованих таких місцях, як підвали, тунелі, стерильні медичні палати та навчальні корпуси.

7. Компактна структура та легке встановлення

Трифазний сухий трансформатор потужністю 750 кВА є компактним і легким, мінімізуючи простір, необхідний для живлення роздавальна кімната. Стандартні підйомні проушини та попередньо сконфігуровані термінали полегшують транспортування та ефективне підйом скорочення термінів встановлення.

Принцип роботи

Трифазний сухий трансформатор Usune потужністю 750 кВА забезпечує трансформацію напруги та передачу електроенергії на основі принцип електромагнітної індукції. Його основна операційна логіка така:

1. Змінний струм (AC), що протікає через первинну обмотку, створює періодичний змінний магнітний потік всередині ламінованого залізного сердечника;

2. Змінний магнітний потік пронизує вторинну обмотку, викликаючи змінну електрорушійну силу (ЕРС) у вторинній котушці через електромагнітну індукцію;

3. На основі співвідношення витків між первинною та вторинною обмотками напруга змінного струму підвищується або знижується для полегшення передачі електроенергії. На відміну від масляних трансформаторів, цей пристрій використовує повітря як основне середовище для ізоляції обмотки та сердечника, а також розсіювання тепла, усуваючи потребу в рідкому ізоляційному маслі. Тепло що утворюється під час роботи, розсіюється за допомогою природної конвекції або примусового повітряного охолодження; процес безпечний і безпечний, забезпечуючи надійне перетворення напруги та передачу електроенергії.

Основні технічні характеристики

1. Електричні параметри

2. Параметри навколишнього середовища

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Реальні випадки застосування

Випадок 1: Проект внутрішнього розподілу електроенергії для лікарні категорії A

Загальна лікарня категорії A у Східному Китаї замінила застаріле масляне обладнання двома трифазними сухими Usune 750 кВА трансформатори типу для живлення критичного обладнання у відділеннях інтенсивної терапії, центрі візуалізації та операційних.

- Проблеми проекту: Традиційне маслонаповнене обладнання створює ризик пожежі, робочий шум заважає пацієнту навколишнє середовище для догляду та планове технічне обслуговування вимагали значної кількості робочої сили.

- Результати застосування: безмасляна структура відповідала суворим стандартам пожежної безпеки лікарні; низький частковий розряд характеристики забезпечили стабільну роботу прецизійного медичного обладнання; зменшена конструкція, що не вимагає обслуговування річні витрати на утримання на 70%; і обладнання працювало безвідмовно протягом трьох років поспіль.

Кейс 2: Проект підстанції цеху для заводу з переробки харчових продуктів

Харчовий завод у Чжецзяні використав сухі трансформатори Usune 750 кВА для живлення машин виробничої лінії.

- Вимоги до проекту: чисте виробниче середовище без масла; енергоефективне обладнання; і придатність для запилені умови майстерні.

- Результати застосування: сердечники з низькими втратами ефективно зменшили енергоспоживання установки; повітряно-ізольована конструкція виключений ризик забруднення харчових інгредієнтів маслом; і пилонепроникна структура намотування забезпечена безперервна стабільна робота в запиленому середовищі.

FAQ

Q1: Чи можна трифазний сухий трансформатор Usune 750 кВА встановити на вулиці?

A1: Стандартна модель призначена для використання в приміщенні, підходить для середовищ на висоті ≤1000 м, температурах від -20°C до +40°C, вологість ≤95% (без конденсації). Для зовнішнього використання, захисні корпуси та водонепроникні конструкції можна налаштувати відповідно до складних зовнішніх умов.

Q2: Чи необслуговувана модель не потребує абсолютно ніяких періодичних перевірок?

A2: Порівняно з масляними трансформаторами, цей продукт усуває необхідність заміни масла, тестування масла та очищення котловану, відносячи його до необслуговуваного обладнання. Однак перевіряти рекомендується щоквартально для накопичення пилу на обмотках, герметичності клем і потоку вентиляційного повітря; запобігання потоку повітря, спричиненого пилом Блокування сприяє відведенню тепла і продовжує термін служби обладнання.

Q3: Які переваги пропонує Dyn11 векторна група порівняно з іншими конфігураціями?

A3: Пристрої Usune стандартно постачаються з векторною групою Dyn11, мають низький опір нульової послідовності та сильну можливості для придушення дисбалансу трифазного навантаження та гармонік, тим самим стабілізуючи вихідну напругу 0,4 кВ. Вони добре підходять для застосувань зі значним однофазним навантаженням, таких як лікарні, комерційні будівлі, і заводи — ефективно мінімізуючи вплив коливань напруги на чутливе обладнання.
