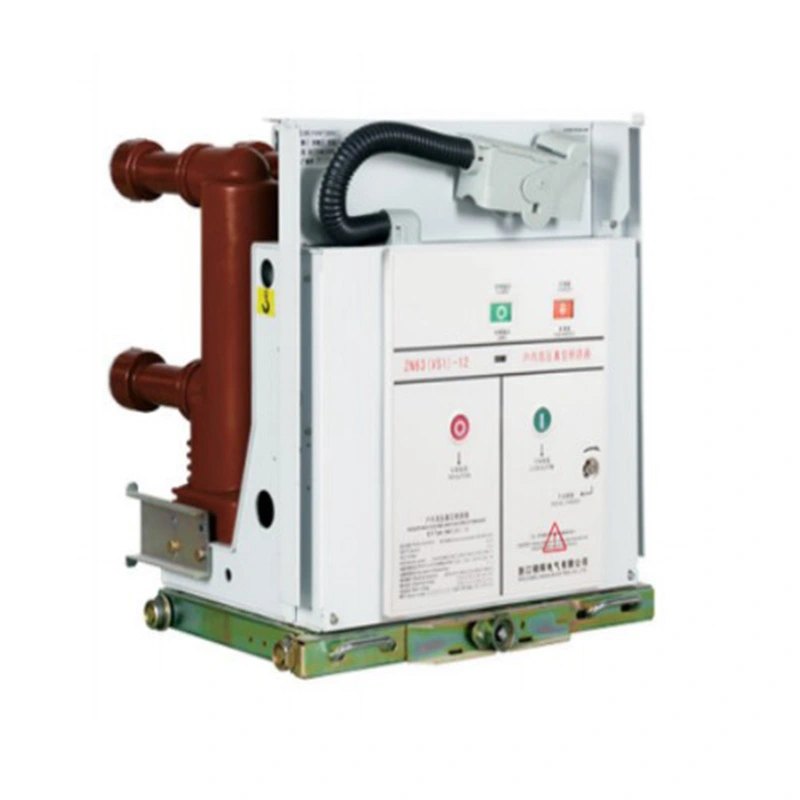

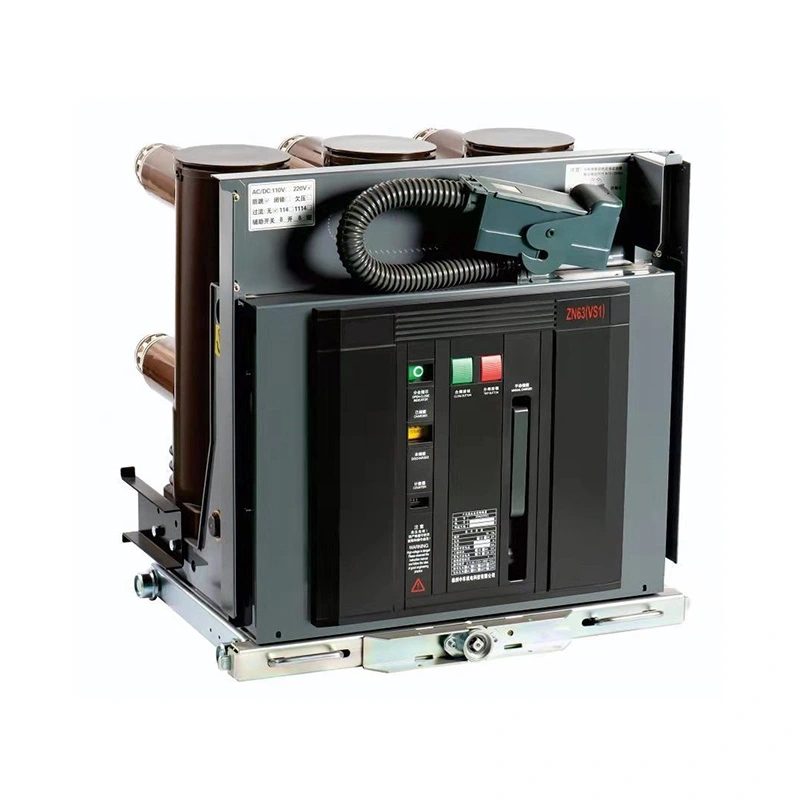

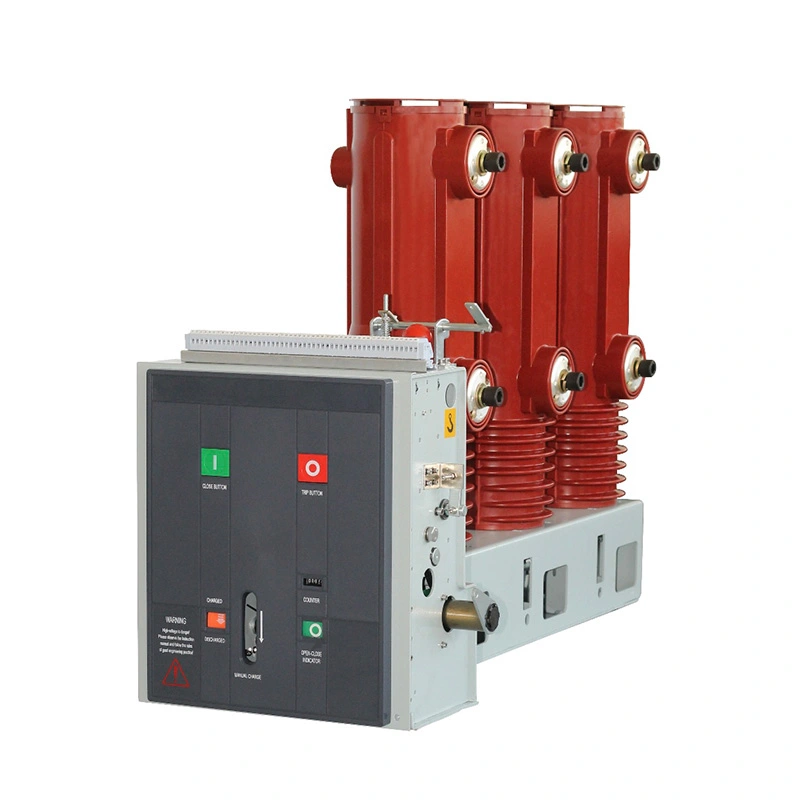

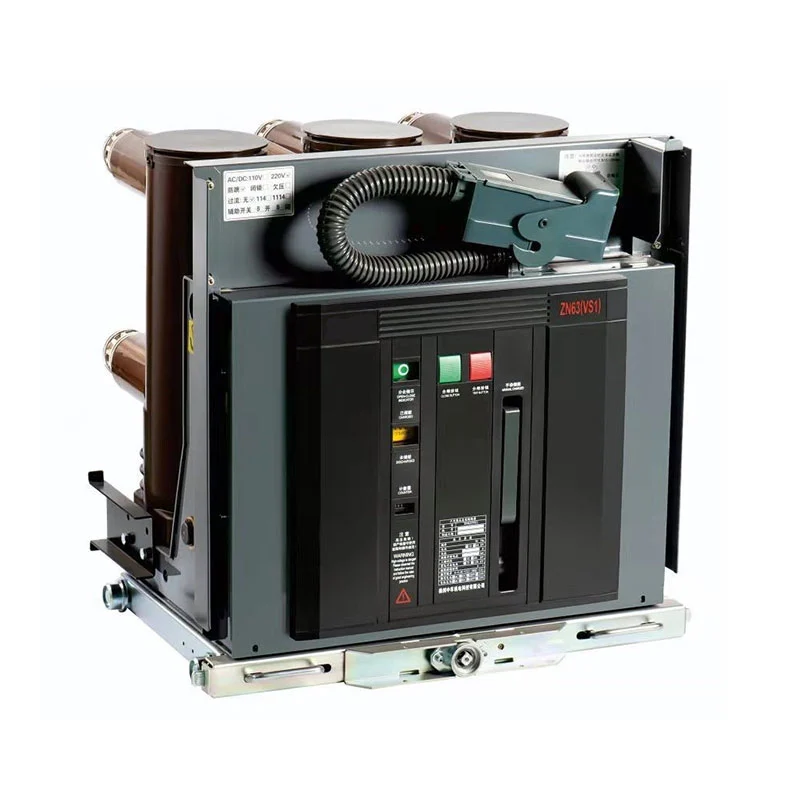

Високовольтний вакуумний вимикач 36 кВ

Вакуумний вимикач високої напруги Usune 36 кВ призначений для вимогливих додатків розподілу електроенергії, де необхідні стабільна продуктивність переривання, гнучка конфігурація та надійне керування. З оптимізованою VS1 конструкцію конструкції, передову технологію відключення вакууму та додаткові інтелектуальні функції захисту Продукт забезпечує надійне рішення для сучасних комутаційних систем високої напруги.

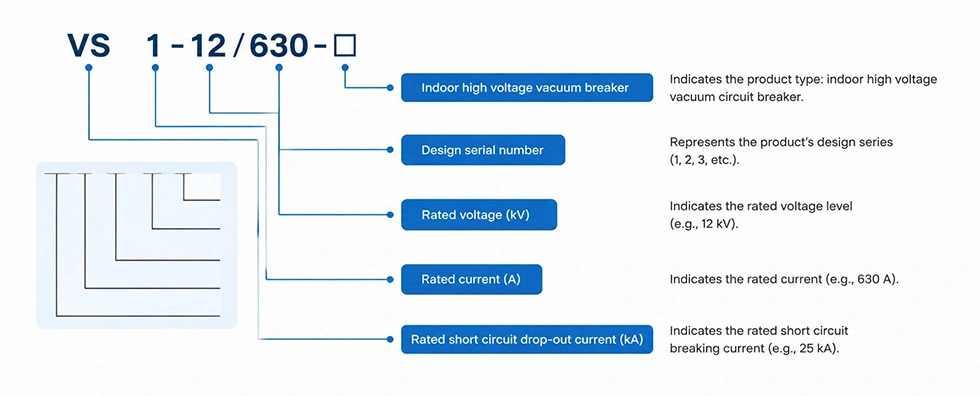

Модель товару і значення

Структурний дизайн

Фіксована структура встановлення

Для проектів розподільних пристроїв високої напруги механічні розміри та сумісність шаф є критичними факторами вибір обладнання.

Стаціонарна структура VS1 розроблена з оптимізованими розмірами установки, що дозволяє інженерам інтегрувати вимикач у різні конфігурації шафи відповідно до вимог до номінального струму.

Стандартна структура підтримує різну ширину шафи та поточні рівні, забезпечуючи гнучкість для різних проекти електричних систем.

Оптимізоване механічне розташування допомагає зменшити труднощі встановлення, покращуючи координацію обладнання високовольтні розподільні пристрої.

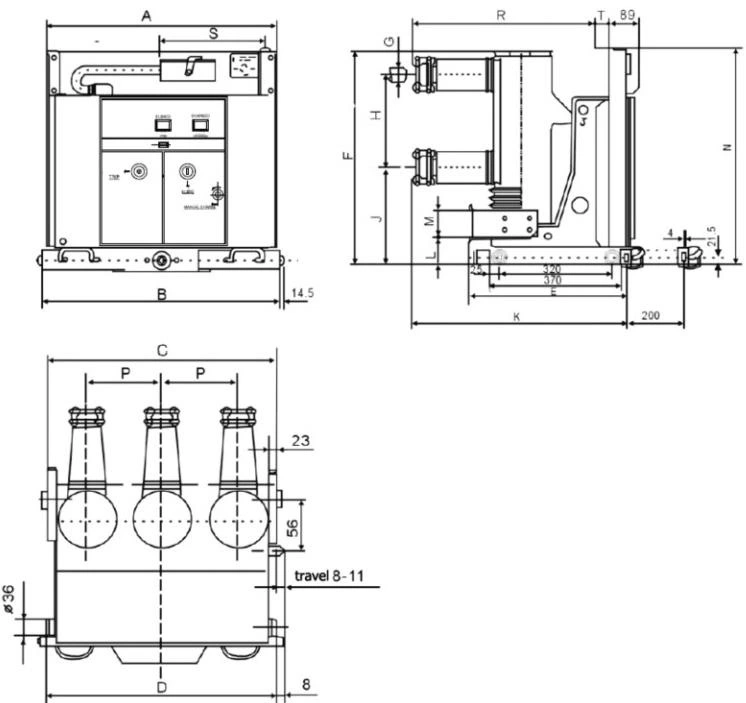

Креслення структури VS1 та розміри встановлення

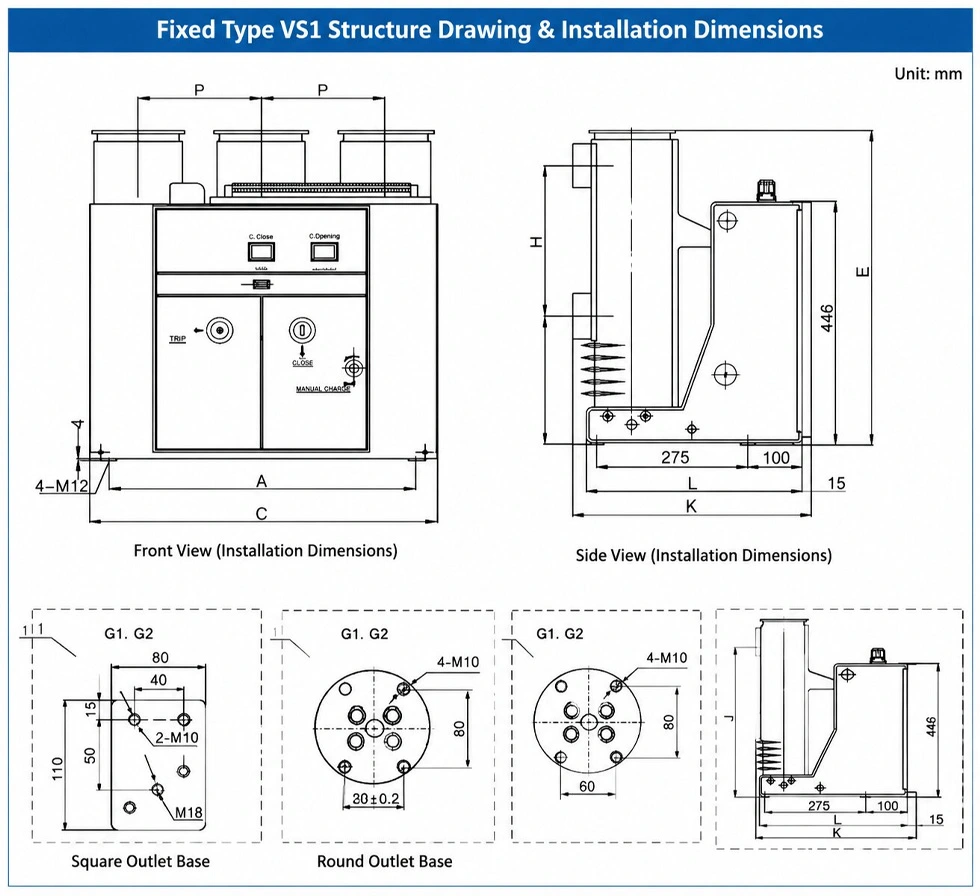

Креслення конструкції VS1 фіксованого типу та розміри встановлення

Відповідність монтажних розмірів

Точна відповідність розмірів важлива для зменшення інженерних модифікацій під час встановлення проекту.

Серія VS1 забезпечує стандартизовані монтажні розміри, включаючи положення монтажу, розташування клем і вимоги до інтерфейсу кабінету.

Ця стандартизована конструкція дозволяє клієнтам вибирати відповідні конфігурації відповідно до потужності системи та корпусу вимоги.

Електрична система управління

Надійна схема керування

Система управління безпосередньо впливає на надійність роботи високовольтної комутаційної апаратури.

Вакуумний вимикач високої напруги Usune 36 кВ має професійну схему керування з додатковими компоненти, включаючи котушку закриття, котушку розмикання, допоміжні вимикачі, котушку блокування, систему накопичення енергії двигуна та котушка відключення від надструму.

Ця конфігурація дозволяє інженерам налаштовувати систему управління відповідно до різних вимог проекту.

Функції захисту

Контроль проти відскоку

Під час електричної роботи повторювані сигнали закриття можуть спричинити ненормальні дії перемикання.

Додаткове реле захисту від стрибків допомагає запобігти повторним операціям замикання, від’єднуючи ланцюг замикання, коли сигнал закриття залишається активним занадто довго.

Ця функція покращує стабільність роботи та захищає механічний механізм керування від непотрібних повторів дії.

Захист від блокування

Функція блокування запобігає неправильній роботі, коли умови керування не задовольняються.

Коли вторинне джерело живлення управління не активується або не відповідає необхідному діапазону напруги, відбувається блокування механізм запобігає небезпечним операціям закриття.

Така конструкція підвищує безпеку експлуатації в складних середовищах високої напруги.

Захист від перевантаження по струму

Додаткова функція відключення від перевантаження по струму забезпечує інтелектуальний захист від несправностей.

Система отримує сигнали трифазного струму від вторинної обмотки трансформатора струму і порівнює їх з ними попередньо встановлені значення. Коли струм перевищує встановлене значення, блок захисту надсилає сигнал відключення, щоб відкрити вимикач і завершити процес захисту від несправності.

Конфігурація проводки

Гнучкі можливості підключення

Для різних проектів можуть знадобитися різні схеми керування.

Продукт підтримує додаткові конфігурації проводки на основі вимог замовника, включаючи комбінації з функція захисту від відскоку, функція блокування та опції робочого живлення.

Гнучка конструкція проводки забезпечує кращу інтеграцію з різними системами захисту та автоматизації.

Повідомлення про підключення джерела постійного струму

У разі використання живлення постійного струму полярність клем, позначених пунктирною коробкою, повинна залишатися незмінною.

Полярність електропроводки двигуна повинна відповідати вказаній електричній схемі, щоб забезпечити правильну роботу накопичувача енергії.

Схема підключення представляє вимикач у стані тестового положення без накопичення енергії та у відкритому стані.

Правильне підключення електропроводки має важливе значення для надійної роботи системи керування.

Інженерні переваги

Можливість застосування високої напруги

Високовольтний вакуумний вимикач Usune 36 кВ розроблений для високовольтних розподільних систем, що потребують надійна продуктивність комутації та довгострокова стабільність роботи.

Його оптимізована механічна структура, надійна технологія переривання вакууму та гнучка конфігурація керування роблять він підходить для проектів розподілу електроенергії, де безпека та надійність є ключовими міркуваннями.

Легка системна інтеграція

Для інженерних компаній і виробників розподільних пристроїв сумісність з існуючими системами є важливим вибором фактор.

Стандартизована структура, кілька варіантів ширини шафи та настроювані схеми керування спрощують інтеграцію в різні рішення розподільних пристроїв високої напруги.

Порівняння продуктів

Стандартна конфігурація проти конфігурації захисту

Вибираючи автоматичні вимикачі високої напруги, клієнтам часто потрібно збалансувати робочі вимоги та захист функції.

Різні параметри поточної потужності

Різні системи живлення вимагають різної потужності струму.

Вибір правильного номінального струму допомагає підвищити ефективність системи та запобігти перевантаженню обладнання.

Технічні характеристики

Інформація про замовлення

Необхідні технічні деталі

Щоб забезпечити правильну конфігурацію, клієнти повинні надати повні технічні вимоги перед замовленням.

Точна технічна інформація допомагає скоротити час інженерного підтвердження та підвищує ефективність проекту.

Сертифікат якості

Міжнародні стандарти виробництва

Usune застосовує суворе управління якістю протягом розробки продукту, виробництва та тестування.

Ці сертифікати демонструють прихильність Usune постачанню надійного високовольтного електричного обладнання для глобальні клієнти.

FAQ

Які фактори слід враховувати при виборі високовольтного вакуумного вимикача 36 кВ?

Клієнти повинні враховувати номінальну напругу, номінальний струм, сумісність шафи, вимоги до контролю та захисту функції.

Чи може вимикач підтримувати налаштовані функції керування?

так Можна налаштувати такі функції, як захист від відскоку, захист від блокування та відключення від перевантаження згідно вимог проекту.

Чому важлива сумісність розмірів шафи?

Правильне механічне узгодження зменшує модифікації установки та покращує ефективність інтеграції системи.

Які функції захисту доступні?

Продукт може підтримувати функції захисту від відскоків, захисту від блокування та інтелектуальних функцій відключення від перевантаження по струму.
