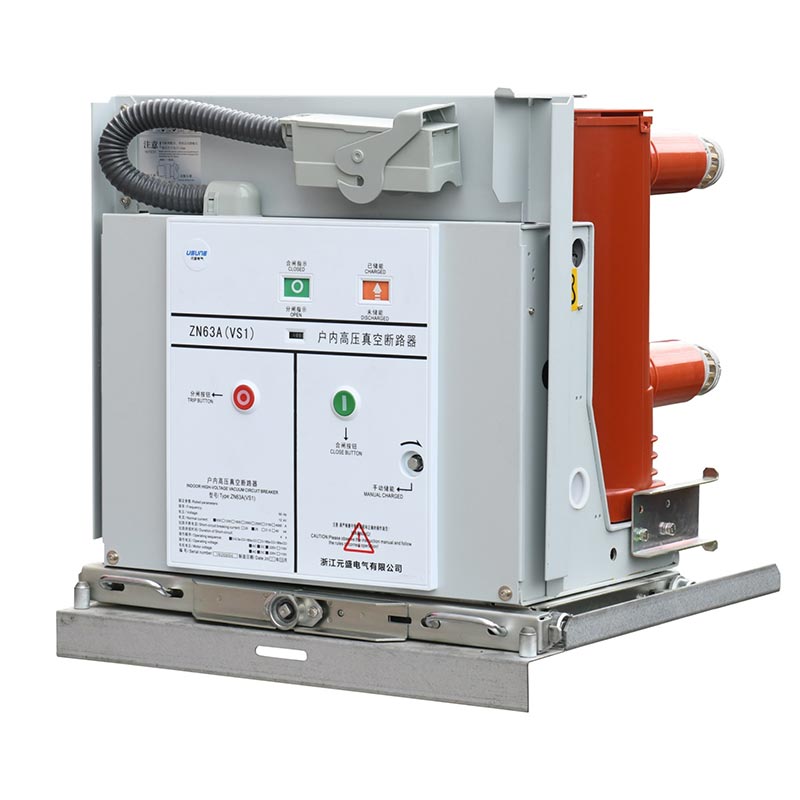

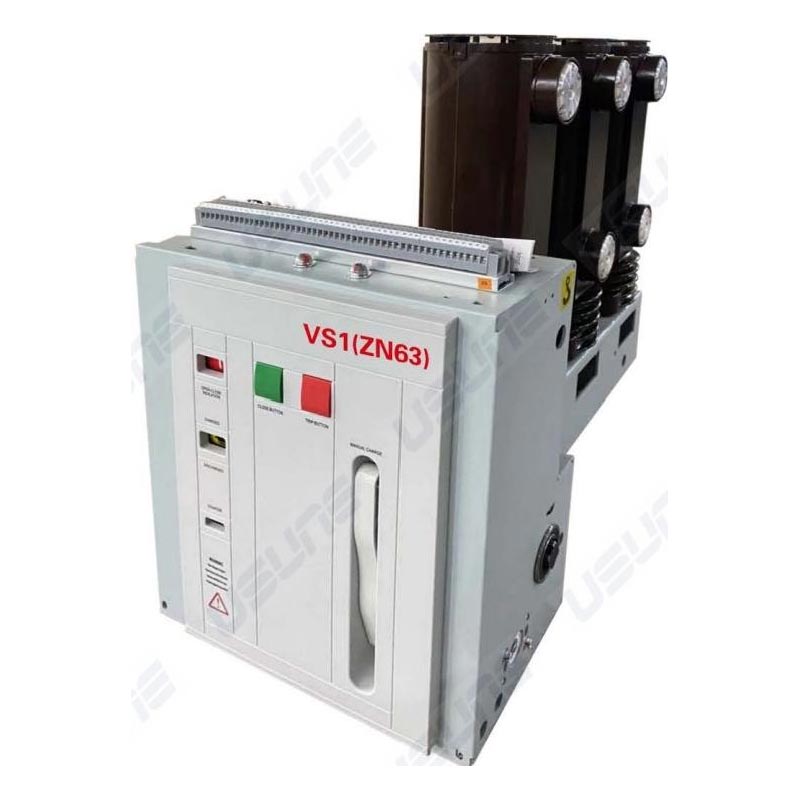

Вакуумний вимикач бічного типу

Вакуумний автоматичний вимикач бокового типу Usune — це високовольтний розподільний пристрій для внутрішньої установки, розділений на два основних серії: ВС1(ЗН63)-12 і ВС1-24. Він в основному використовується в трифазних системах живлення 12 кВ, 24 кВ і 36 кВ, здійснюючи обов'язки щодо захисту та контролю електромережевого обладнання та енергосистем промислових і гірничих підприємств. Використовуючи передову технологію вакуумного гасіння дуги, він має високу швидкість гасіння дуги, малий розмір, довгий термін служби та низькі витрати на обслуговування, що робить його незамінним основним пристроєм у сучасній системі передачі електроенергії системи розподілу.

Основні переваги:

1. Роки досвіду застосування в передачі та розподілі електроенергії, широко використовуються в промисловості та гірничодобувній промисловості підприємств, електростанцій, міських і сільських електромереж, отримавши широке визнання користувачів за свою стабільну продуктивність і надійність роботи.

2. Незалежно розроблено професійною командою досліджень і розробок Usune. пружинний механізм приводу з корпусом вимикача, що оптимізує загальну структуру; вакуумний переривник використовує ізоляційний циліндр з епоксидної смоли, виготовлений за технологією APG, що забезпечує відмінні характеристики шляху витоку та екологічні адаптивність.

3. Суворо відповідає GB/T1984-2014 "Автоматичні вимикачі високої напруги", JB3855-1996 "3,6 ~ 40,5 кВ внутрішньої високої напруги Вакуумні вимикачі», DL/T403-2000 «Технічні умови замовлення вакуумних вимикачів 12~40,5 кВ» та Відповідає міжнародним стандартам IEC62271-100:2008 і пройшов численні перевірки та сертифікації.

4. Як професійний виробник високовольтного електричного обладнання в Китаї, Usune володіє стандартизованим виробничий завод, і кожен автоматичний вимикач проходить суворе випробування перед тим, як залишити завод. Як надійний постачальника, він надає комплексне післяпродажне обслуговування та технічну підтримку, усуваючи будь-які проблеми для користувачів.

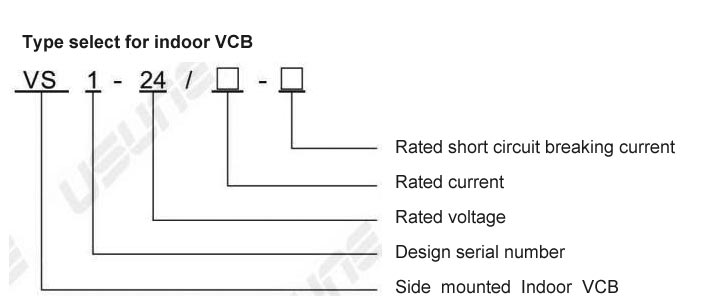

Технічні характеристики продукції та технічні параметри

Вакуумний вимикач бічного типу Usune пропонує повний спектр специфікацій і стабільну роботу. Головний технічні параметри (взявши за основу серію VS1(ZN63)-24) наведено в таблиці нижче:

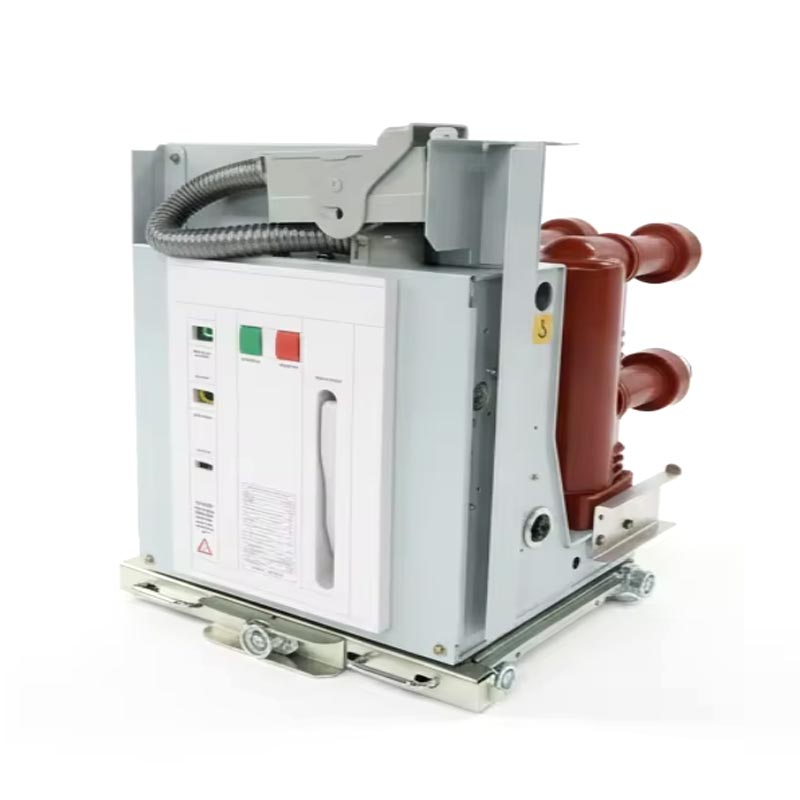

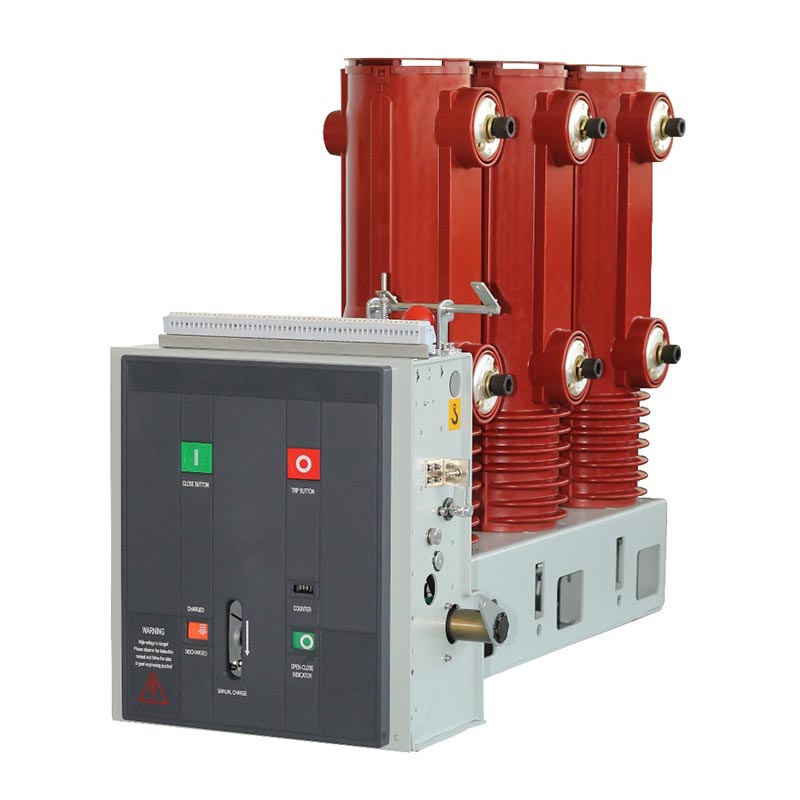

Будова і функції

1. Загальна структура

Робочий механізм і дугогасна камера розташовані в інтегрованій конструкції з основним електропровідне коло є трифазним підлоговим типом. Камера вакуумного дугогасіння розташована поздовжньо встановлений у трубчастому ізоляційному циліндрі з епоксидної смоли, обробленому APG, що забезпечує чудові характеристики шляху витоку, зменшення накопичення пилу на поверхні дугогасної камери, уникнення впливу зовнішніх факторів, а також забезпечення хорошої ізоляції навіть у вологому та сильно забрудненому середовищі. Серія VS1-12 є стаціонарною установкою типу, підходить для стаціонарних розподільних пристроїв і може використовуватися окремо або застосовуватися до джерела живлення кільцевої мережі, коробкового типу трансформатор та інші системи.

2. Робочий механізм

Вакуумний автоматичний вимикач бічного типу використовує плоский пружинний механізм, який підтримує як ручний, так і зберігання електричної енергії. Робочий двигун розміщений у передній шафі дугогасної камери, розділений на п’ять монтажних відділень, у кожному з яких розміщені компоненти накопичення, передачі, відключення та буфера. Інтегрована конструкція дугогасної камери та робочого механізму забезпечує високий ступінь узгодження між експлуатаційними характеристиками та вимогами до відкриття та закриття камери дугогасіння, зменшуючи проміжні кроки, зниження споживання енергії та шуму, а також покращення роботи автоматичного вимикача надійність.

Середовище застосування

Вакуумний автоматичний вимикач бокового типу підходить для внутрішнього середовища та повинен відповідати наступним вимогам вимоги: температура навколишнього середовища від -15 ℃ до +40 ℃; середньодобова відносна вологість ≤95%, середньомісячна ≤90%; висота ≤1000м; сейсмічна інтенсивність ≤8 градусів; відсутність значного пилу, корозійних газів або інших забруднень. Примітка: Для додатків, які перевищують ці вимоги, необхідне налаштування після попередньої консультації з виробник.

Монтаж і введення в експлуатацію

Вакуумні автоматичні вимикачі бічного типу проходять ретельні випробування перед тим, як залишити завод. Перед подачею напруги першого контуру необхідно виконати наступні підготовчі роботи:

1. Перевірте обладнання на наявність пошкоджень; у разі пошкодження припиніть його використання.
2. Очистіть поверхню ізоляції від будь-яких забруднень.
3. Вручну керуйте функціями зберігання енергії та відкривання/закривання, спостерігаючи за нормальним станом.
4. Виконайте роботу, використовуючи робоче джерело живлення, підтвердивши, що стан нормальний.
5. Пересуньте/втягніть автоматичний вимикач ручного візка відповідно до специфікацій і переконайтеся, що положення індикатор є нормальним після досягнення правильного положення.

Примітка: якщо використовується пристрій блокування закриття, необхідно підключити живлення, щоб розблокувати його перед закриттям.

Випадок практичного застосування

Практичний приклад: застосування на великому промисловому та гірничодобувному підприємстві в Китаї

Велике металургійне підприємство в Китаї має складну енергосистему з високими вимогами до роботи обладнання контроль частоти і струму короткого замикання. Після порівняння багатьох постачальників серія Usune VS1(ZN63)-24 автоматичний вимикач був обраний як пристрій захисту сердечника для системи розподілу електроенергії. Оскільки його введення в експлуатацію в 2024 році, система працювала стабільно більше 12 місяців без збоїв, успішно справляється три несправності короткого замикання, що ефективно захищає обладнання та запобігає втратам електроенергії. Компанія високо визнає продуктивність продукту та послуги з монтажу та введення в експлуатацію, які надає виробник.

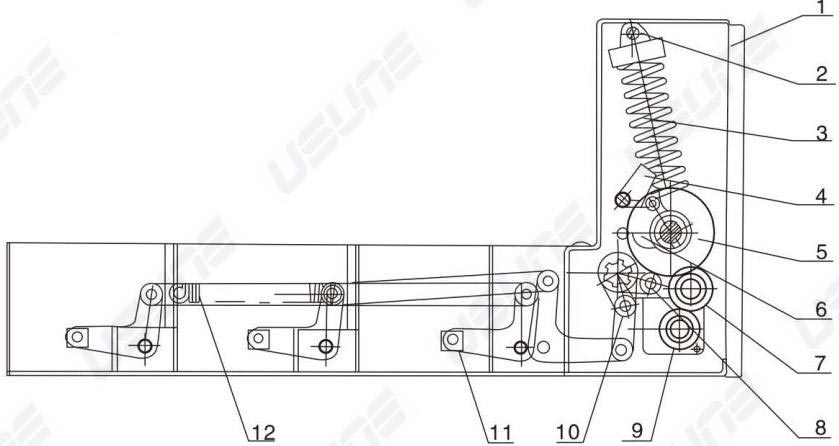

1. Коробка перемикання
2. Засувний болт
3.Замикаюча пружина
4. Запірна арматура
5. Принцип внутрішньої електропроводки
6. Кулачковий механізм/робота механізму
7. Механізм передачі зубчастого колеса
8. Вхідний сполучний важіль
9. Заряджений двигун
10. Чотирьохважільний механізм передачі
11. Блок трансмісії
12. Механізм відключення

Зобов’язання постачальника та виробника: Usune, як професійний виробник високовольтного електричного обладнання в Китай має стандартизовану фабрику та професійну команду досліджень і розробок, виробництва та післяпродажного обслуговування. Як надійний постачальника, ми дотримуємося принципу «якість перш за все, клієнт перш за все», суворо контролюючи всі аспекти виробництво для забезпечення відповідності продукції стандартам і потребам користувачів; ми надаємо комплексне післяпродажне обслуговування, включаючи інструкції зі встановлення на місці, введення в експлуатацію, обслуговування та технічне навчання, а також постійне впровадження інновацій та оптимізувати наші продукти для підтримки розвитку галузі передачі та розподілу електроенергії.
