Автоматичний вимикач з гексафторидом сірки 126 кВ

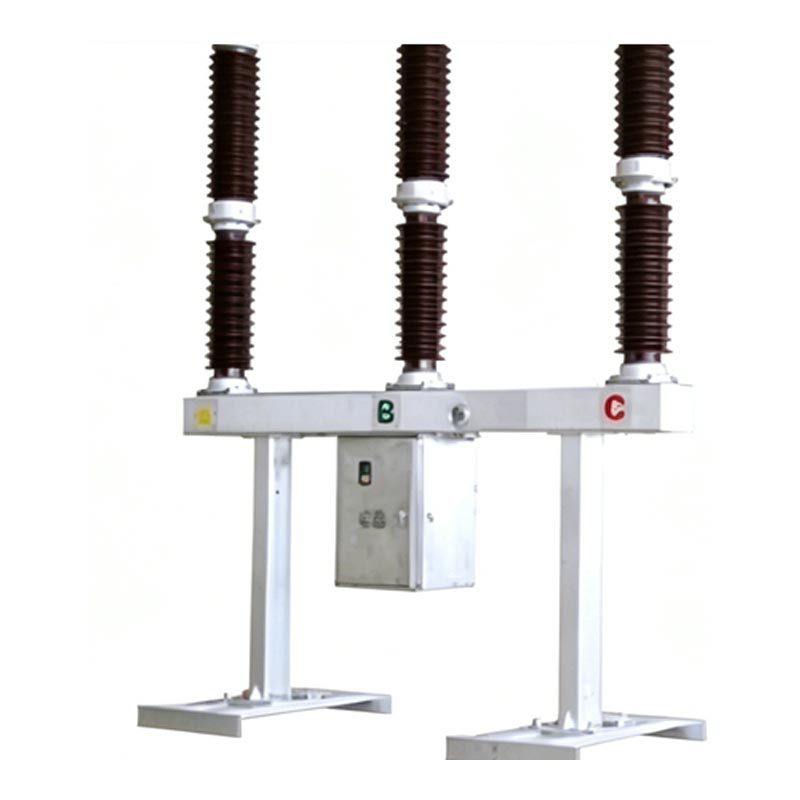

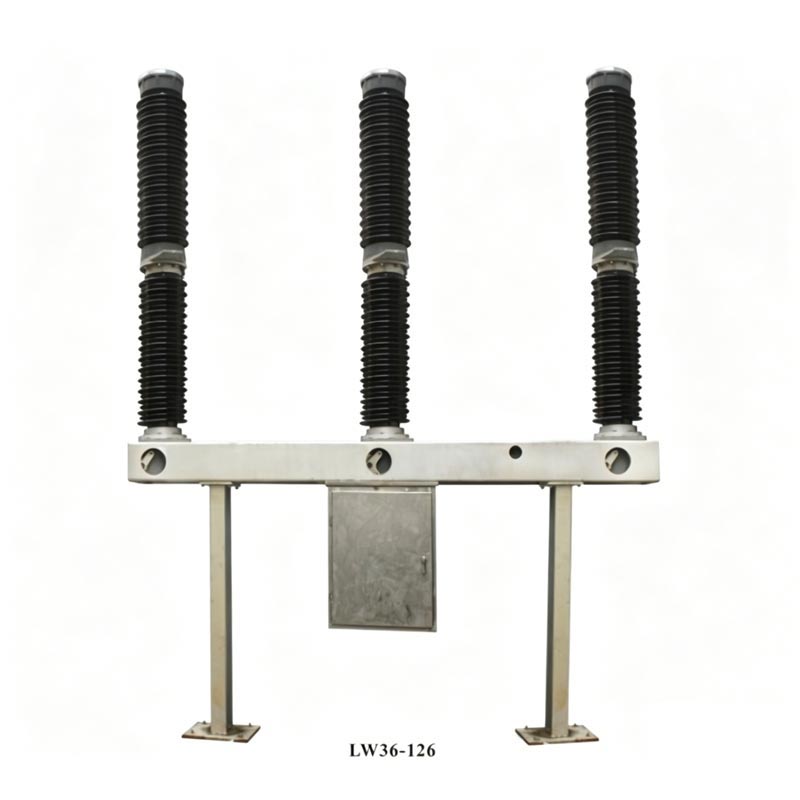

Вимикач автоматичного вимикача з гексафторидом сірки Usune LW36-110 126 кВ є основним пристроєм для керування та захисту Системи передачі та трансформації 110 кВ, а також можуть використовуватися як вимикач і комутаційне обладнання група. У продукті використовується інтегрована конструкція дугогасіння з автономним живленням, кожна фаза якої є окремою опорою, одинарний блок. Усі три фази встановлені на одній рамі, досягаючи механічного зв’язку через пружину робочий механізм. Верхня частина виробу містить порцелянову втулку дугогасної камери, середня частина містить опорну порцелянову втулку та раму, а також коробку механізму, що містить компоненти електричного керування підвішений під рамою, що забезпечує компактну конструкцію та зручне керування.

Основні переваги

1. Авторитетна відповідність

Відповідає китайським стандартам GB1984-2003 «Автоматичні вимикачі високої напруги змінного струму» та IEC62271-100:2001 «Висока напруга» Розподільні пристрої та пристрої керування — Частина 100: Автоматичні вимикачі високої напруги", і пройшов суворі заводські випробування та сертифікація для забезпечення відповідності та надійності продукції.

2. Чудова продуктивність

Використовує принцип гасіння дуги «теплове розширення + допоміжне роздування», що призводить до короткої дуги час гасіння, довгий електричний термін служби та низький робочий шум; використовує газ SF6 з чудовою ізоляцією та дугою вогнегасні властивості як середовища, що усуває ризик займання та вибуху, що робить його придатним для густонаселені території.

3. Надійні докази

Пружинний механізм має механічний ресурс до 6000 циклів, річний рівень витоку газу SF6 ≤0,5%, і опір головного кола ≤80 мкОм. Повні технічні параметри та дані випробувань підтверджують стабільність продукту.

4. Сильна здатність до адаптації

Широко адаптується до суворих умов зовнішнього середовища з діапазоном температури навколишнього середовища від -30 ℃ до +40 ℃ і на висоті ≤3000 метрів. Сильна стійкість до вітру, льоду та землетрусів, що відповідає потребам різних сценаріїв енергетичних проектів.

Основні технічні параметри

Вимикач автоматичного вимикача з гексафторидом сірки 126 кВ має відмінні електричні характеристики з основними параметрами відповідність високим стандартам енергетичного обладнання 126 кВ, забезпечення стабільної роботи в складних енергосистемах. Ключове ядро параметри такі:

Загальна структура продукту

Автоматичний вимикач з гексафторидом сірки 126 кВ складається з трьох фаз, кожна з яких оснащена автоматичним живленням. дугогасна камера, опорний ізоляційний пристрій, адсорбент і герметична конструкція. Використання статичного ущільнення Ущільнювальні кільця та герметик, тоді як динамічне ущільнення використовує пружинне ущільнення, що забезпечує чудову герметичність. The трансмісійна частина з’єднує однополюсний вимикач і робочий механізм, ефективно передаючи діюча сила; пружинний привід має вбудовану коробку механізму, що забезпечує ручну, електричну енергію функції зберігання та повторного замикання, що забезпечує гнучку та надійну роботу.

Принцип роботи продукту

1. Стан замикання: струм системи утворює ланцюг через клеми, нерухомі контакти, рухомі контакти, циліндри, і проміжні контакти, що забезпечують нормальну передачу електроенергії.
2. Операція відключення: під дією робочого механізму рухомий контакт рухається вниз, створюючи електрична дуга при розриві рухомого і нерухомого контактів; стиснений газ SF6 у циліндрі запалює дугу через сопло, і дуга гасне, коли струм перетинає нуль.
3. Газова система елегазу: оснащена вбудованим вимірювачем густини елегазу та контролером із температурною компенсацією, може контролювати тиск газу в реальному часі. Коли тиск занадто низький, спрацьовує сигналізація і механізм працює заблокований для запобігання механічних пошкоджень.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадок застосування

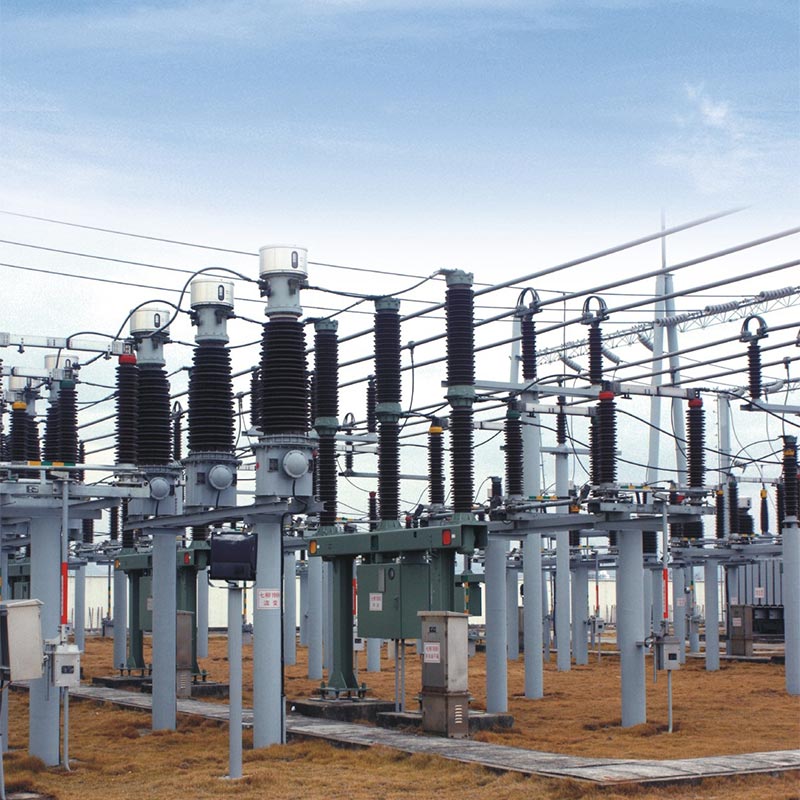

У 2024 році перемикач автоматичного вимикача з гексафторидом сірки Usune LW36-110 126 кВ було успішно застосовано до ключа 110 кВ проект передачі та трансформації в північному Китаї. Цей проект мав на меті вирішити проблему недостатності потужності електропостачання в сільській і приміській місцевості. Місце проведення проекту має велику різницю температур (від -25 ℃ до +38 ℃) і часті піщані бурі, що висуває надзвичайно високі вимоги до екологічної адаптивності та надійності енергетичне обладнання.

Як призначений постачальник для цього проекту, Usune надав 28 автоматичних вимикачів LW36-110. Фабрика відправила професійних техніків, які нададуть керівництво на місці для встановлення, введення в експлуатацію та пробної експлуатації. після вісім місяців стабільної роботи, виріб досяг нульових збоїв, з інтенсивністю витоку газу SF6 набагато нижчим стандартні вимоги (фактичний тест ≤0,3%), а швидкість реакції відкриття та закриття повністю відповідає дизайну проекту стандарти. Після введення проекту в експлуатацію він значно покращив стабільність місцевої електромережі, зменшили відключення електроенергії, спричинені несправностями обладнання, і отримали високе визнання від власника проекту та місцевих енергетичний відділ, повністю перевіряючи чудову адаптивність до навколишнього середовища та надійну роботу Елегазовий вимикач Usune 126 кВ в реальних робочих умовах.

FAQ

Q1: Який термін служби перемикача автоматичного вимикача з гексафторидом сірки Usune 126 кВ і які ключові точки технічного обслуговування?

A1: Механічний термін служби виробу становить 6000 циклів, а рекомендований безперервний термін експлуатації становить 12 років. ключ точки технічного обслуговування: щотижневі планові перевірки (цілісність ізолятора, тиск елегазу тощо); щорічне обслуговування кожні 3 роки (чистка ізоляторів, вимірювання опору головного кола тощо); коли продукт досягне умови технічного обслуговування (наприклад, 20 розривів короткого замикання на повну потужність), дугові контакти, адсорбент і ущільнювальні кільця потребують заміни. Виробник надішле професійний персонал для надання вказівок щодо обслуговування на місці.

Q2: Чи можна використовувати автоматичний вимикач Usune LW36-110 у високогірних і холодних регіонах? Який максимально підходить висота?

A2: Так. Цей продукт спеціально розроблений для суворих зовнішніх середовищ із високою адаптивністю до високих умов висот і низьких температур. Він підходить для висот до 3000 метрів і може витримувати низькі температури до -30 ℃, що повністю відповідає потребам високогірних і холодних регіонів, таких як західний Китай. Крім того, Коробка механізму має вбудований нагрівач, що забезпечує захист від вологи та замерзання під час дощу, снігу та сильних холодів сезонів, що забезпечує стабільну роботу.

Постачальник і післяпродажне обслуговування

Zhejiang Usune Electric Co., Ltd., як професійний виробник високовольтного енергетичного обладнання в Китаї, має повну виробничу лінію та сувору систему контролю якості. Фабрика оснащена перед випробувальне обладнання, і кожен продукт проходить вакуумування, наповнення газом і перевірку механічних характеристик залишаючи фабрику для забезпечення якості продукції. Як надійний постачальник, Usune надає комплексне післяпродажне обслуговування, включаючи інструкції зі встановлення на місці, введення в експлуатацію, навчання технічного обслуговування та постачання запасних частин. Професіонал технічна команда оперативно реагує на потреби користувачів, забезпечуючи тривалу стабільну роботу обладнання.
