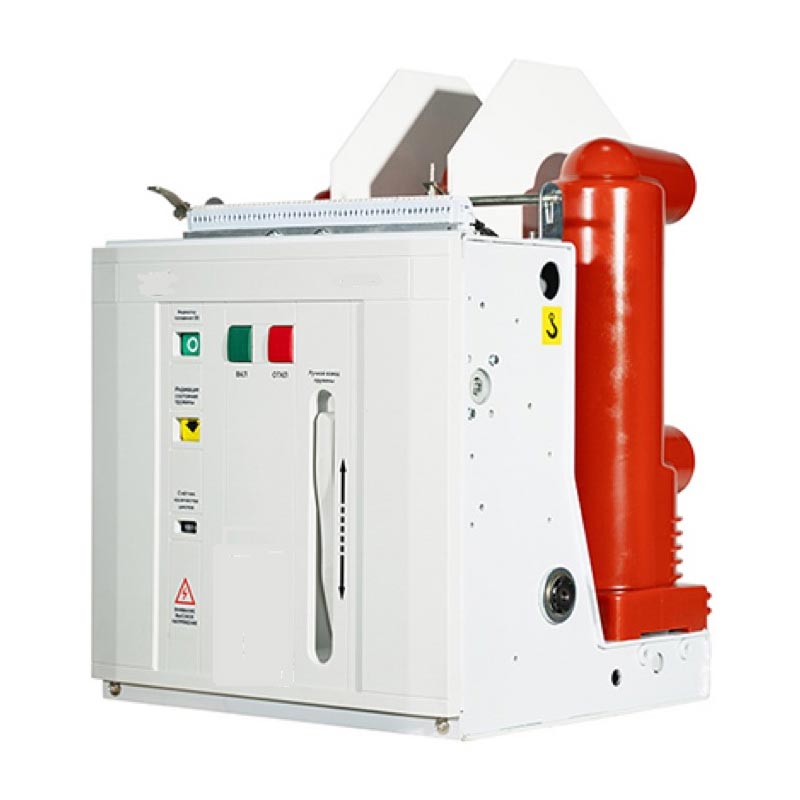

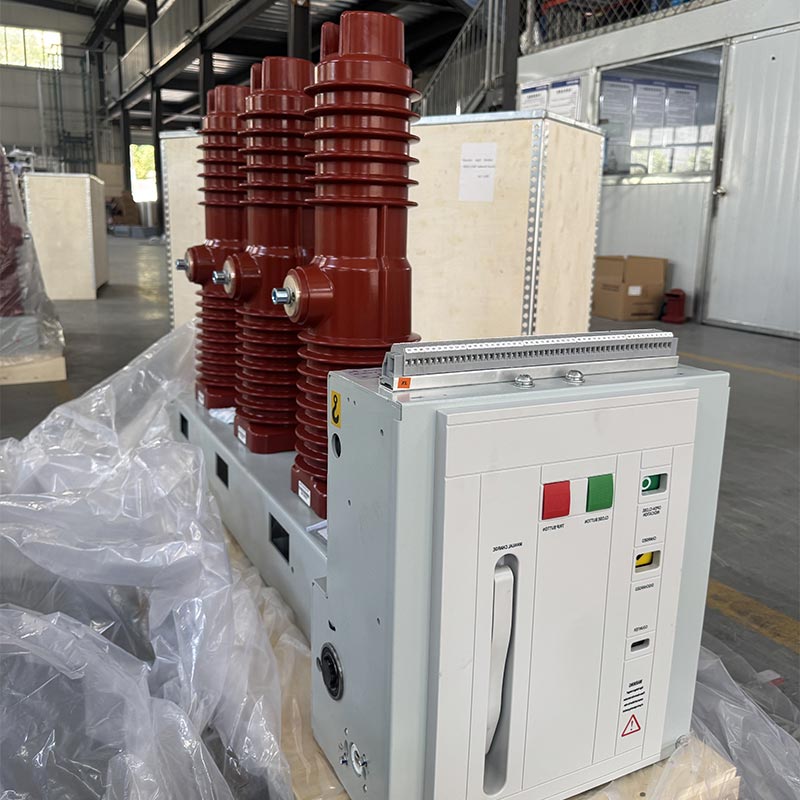

Внутрішній високовольтний вакуумний вимикач

Вакуумний вимикач високої напруги серії Usune VS1(ZN63)-12 є основним електричним захистом і контролем прилад для енергосистем 12кВ. Інтегрована конструкція пружинного механізму і корпусу автоматичного вимикача зменшує кількість проміжних ланок передачі, знижує споживання енергії та шум, а також покращує роботу продукту надійність. Основна схема використовує цілісно зміцнені полюси, що забезпечує мініатюризацію автоматичного вимикача, підвищення адаптивності до навколишнього середовища та термін служби, а також забезпечення роботи без обслуговування в більшості сценаріїв.

Переваги продукту

1. Висока надійність

Вакуумний переривник поздовжньо встановлений у трубчастому ізоляційному циліндрі, виготовленому з епоксидної смоли APG, забезпечує чудовий опір розтоці та ефективно запобігає накопиченню пилу та зовнішньому впливу. Це може стабільно працювати навіть у вологому та сильно забрудненому середовищі.

2. Гнучка конфігурація

Він може бути сконструйований як стаціонарний монтажний блок або оснащений спеціальним приводом для формування ящика. Це ідеально підходить до розподільного пристрою типу KYN28A-12 (GZS) центрального монтажу. Фіксований тип також можна використовувати в стаціонарні розподільні пристрої серії XGN.

3. Адаптація до частої роботи

Використовуючи унікальні переваги вакуумного переривання, він особливо підходить для сценаріїв, що вимагають часта робота при номінальному робочому струмі та багаторазове переривання струму короткого замикання, пропонуючи сильний практичність.

4.Відповідність стандарту

Суворо дотримується GB/T1984-2014 "Автоматичні вимикачі високої напруги", JB3855-1996 "Висока напруга в приміщенні 3,6~40,5 кВ Вакуумні автоматичні вимикачі", DL/T403-2000 "Технічні умови замовлення вакуумних вимикачів 12~40,5 кВ" та Стандарти IEC62271-100:2008, що забезпечують авторитетну гарантію якості.

Технічні параметри

Будова і функції

1.Загальна структура

Вакуумний вимикач високої напруги Usune VS1(ZN63)-12 має інтегровану структуру з робочим механізм і дугогасна камера розташовані спереду і ззаду. Основне провідне коло є трифазним підлогова конструкція. Ця унікальна конструкція значно зменшує накопичення пилу в дугогасній камері поверхні, що запобігає впливу зовнішніх факторів на камеру вакуумного дугогасіння. Навіть у вологому і сильно забрудненому середовищі, він зберігає чудову витримку напруги та високий опір, перевершуючи аналогічні продуктів.

2. Будова робочого механізму

Привід — плоский пружинний механізм з ручним і електричним накопичувачем енергії функції. Робочий двигун розташований у шафі перед дугогасильною камерою. Кабінет є розділений на п'ять монтажних просторів чотирма проміжними перегородками, кожна з яких містить накопичувач енергії, передачу, відключення, а також буферні компоненти робочого механізму. Комплексна конструкція дугогасної камери і робочий механізм забезпечує високий ступінь відповідності між продуктивністю приводного механізму та вимоги до відкриття та закриття камери дугогасіння, зменшення зайвих компонентів, зниження енергії споживання та шуму, а також підвищення надійності роботи автоматичного вимикача.

Операційне середовище

1. Температура навколишнього середовища: максимум +40 ℃, мінімум -15 ℃
2. Вологість навколишнього середовища: середньодобова відносна вологість ≤95%; Середньомісячна відносна вологість ≤90%; Середньоденний тиск водяної пари ≤22×10⁻³MPa; Середній місячний тиск водяної пари ≤1,8×10⁻³MPa
3. Висота: не більше 1000 м
4. Сейсмічна інтенсивність: не перевищує 8 градусів
5. Атмосферне середовище: відсутність значного пилу, диму, корозійних або легкозаймистих газів, парів або сольових туманів забруднення навколишнього повітря.

Примітка. У разі перевищення нормальних умов робочого середовища, будь ласка, зверніться до нашого виробника заздалегідь, щоб налаштувати продукт відповідно до фактичних умов роботи.

Монтаж і введення в експлуатацію

1. Перевірте автоматичний вимикач на наявність пошкоджень під час транспортування та зберігання. При виявленні пошкоджень припиніть використання негайно та зверніться до нашого постачальника для післяпродажної підтримки.
2. Видалити бруд (особливо з поверхні ізоляції). Бруд, що утворюється під час транспортування або зберігання, може вплинути ізоляційні характеристики виробу та можуть навіть загрожувати безпеці.
3. Керуйте автоматичним вимикачем вручну відповідно до правил для накопичення енергії, замикання та розмикання, спостерігаючи, чи стан зберігання енергії та індикатори відкритого/закритого положення в нормі.
4. Увімкніть автоматичний вимикач, використовуючи робоче джерело живлення для накопичення енергії, замикання та розмикання, спостерігаючи за тим, чи стан зберігання енергії та індикатори відкритого/закритого положення в нормі.

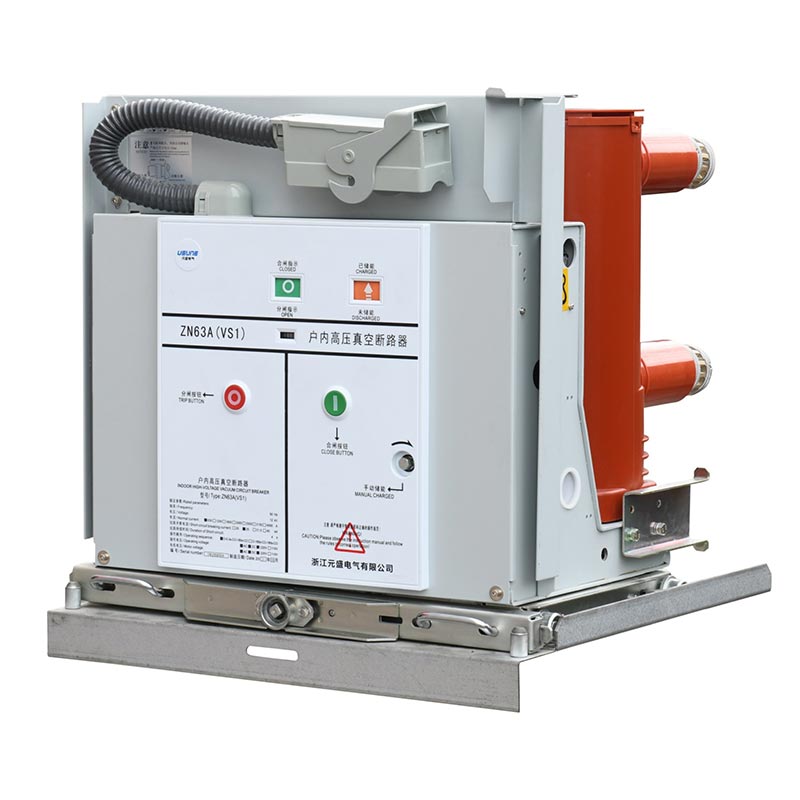

5. Робота автоматичного вимикача з ручним візком: вставте рукоятку в штовхаючий отвір, поверніть її за годинниковою стрілкою, щоб вперед і проти годинникової стрілки для втягування із загальним ходом вперед 300±3 мм; у відкритому положенні, плавно переведіть його в робоче або тестове положення, повернувши ручку 30 разів на середній швидкості, доки не почуєте звук «клацання», що вказує на його правильне положення (не застосовуйте надмірних зусиль, щоб не пошкодити штовхаючий механізм), і одночасно буде підключена відповідна схема індикатора положення.

Примітка. Якщо вибрано пристрій блокування замикання, необхідно підключити джерело живлення схеми блокування розблокуйте його перед замиканням ланцюга.

Випадок застосування в реальному світі

Практичний приклад: Проект міського комерційного комплексу розподілу електроенергії

Комерційний комплекс площею 150 000 ㎡ (об'єднує торговий центр, офісну будівлю та готель) у центральному діловому районі Ханчжоу, Китай, потрібні високовольтні автоматичні вимикачі зі стабільною роботою, можливістю адаптації до частих експлуатація та висока безпека для забезпечення безперервності загального електропостачання. Порівнявши різні варіанти, клієнт вибрав вакуумний вимикач високої напруги Usune VS1-12/630-25 з ручним візком, розгорнувши 20 одиниць для забезпечення захисту від короткого замикання та регулювання навантаження системи розподілу електроенергії високої та низької напруги комплексу. З моменту введення в експлуатацію він працював стабільно без будь-яких збоїв, час усунення несправності скорочено до 0,3 секунди, ефективне забезпечення нормальної роботи електрообладнання та отримання високої оцінки клієнта.

FAQ

Q1: Що робити, якщо вакуумний вимикач високої напруги в приміщенні використовується в середовищі за межами нормального діапазону?

A1: Якщо фактичне робоче середовище перевищує нормальні умови (наприклад, висота понад 1000 м, температура навколишнього середовища нижче -15 ℃ або вище +40 ℃ тощо), необхідно заздалегідь проконсультуватися з нашим виробником. Наша фабрика буде налаштувати продукти на основі фактичних параметрів навколишнього середовища, таких як підвищення ефективності ізоляції та оптимізація ущільнювальні конструкції, що забезпечують стабільну роботу в цільовому середовищі.

Q2: Як обслуговувати автоматичні вимикачі серії Usune VS1-12, щоб продовжити термін їх служби?

A2: Продукт використовує інтегрований затверділий полюс та інтегровану структуру, що забезпечує роботу без обслуговування при нормальному використанні. Лише періодичні перевірки чистоти поверхні автоматичного вимикача (особливо ізоляції поверхні), видалення пилу та бруду, а також спостереження за індикаторами відкритого/закритого положення та станом накопичення енергії потрібні. У разі виявлення будь-яких відхилень негайно припиніть використання продукту та зверніться до нашого постачальника професійне післяпродажне обслуговування, щоб запобігти подальшому пошкодженню.

Q3: Чи сумісні автоматичні вимикачі серії Usune VS1-12 з розподільними пристроями інших марок?

A3: Так. Продукт розроблений відповідно до національних і міжнародних стандартів і повністю сумісний з КРУ типу KYN28A-12 (GZS) із центральним монтажем і фіксованим розподільним пристроєм серії XGN. Крім того, наш Виробник може налаштувати розміри продукту та інтерфейси відповідно до конкретної моделі розподільного пристрою клієнта для забезпечення сумісності. Перед покупкою, будь ласка, надайте параметри розподільного пристрою нашому постачальнику професійні поради щодо підбору.
