Автоматичний вимикач високої напруги Usune LW36-110 для підстанції є основним енергетичним обладнанням, розробленим незалежно і виготовлено компанією Zhejiang Usune Electric Co., Ltd., провідним виробником високовольтних розподільних пристроїв Китаю промисловість. Цей трифазний зовнішній високовольтний розподільний пристрій змінного струму 50 Гц в основному використовується для керування та захисту Системи передачі та трансформації електроенергії 110 кВ, а також може використовуватися як контактний вимикач і в додатки, що вимагають вузлів розподільних пристроїв. Продукти виготовляються на професійній фабриці Usune, інтегруючись Дослідження та розробки, виробництво та тестування гарантують, що кожен продукт відповідає суворим стандартам якості перед тим, як залишити фабрику.
Щоб гарантувати надійність продукту та сумісність, високовольтний вимикач Usune LW36-110 для Підстанція повністю відповідає стандарту GB1984-2003 «Автоматичні вимикачі високої напруги змінного струму» та відповідає вимогам Стандарт Міжнародної електротехнічної комісії (IEC) IEC62271-100:2001 "Високовольтні комутаційні та контрольні пристрої - Частина 100: Автоматичні вимикачі високої напруги». Як професійний постачальник, Usune пройшов сувору систему якості сертифікації, а його фабрика оснащена сучасним виробничим і випробувальним обладнанням, щоб гарантувати, що продуктивність кожного продукту відповідає галузевим стандартам або перевищує їх.
Використовуючи унікальний принцип гасіння дуги «теплове розширення + допоміжний», він може похвалитися відмінною руйнівністю продуктивність, короткий час горіння дуги, довгий електричний термін служби та низький робочий шум, що ефективно забезпечує безпеку живлення робота сітки.
Використовує газ SF6 з чудовими ізоляційними та дугогасильними властивостями як ізолятор та дугогасник середній, не представляє ризику займання або вибуху, що робить його придатним для густонаселених районів і різноманітних складні середовища підстанції.
Оснащений пружинним робочим механізмом типу CTB-1, має просту та компактну структуру, стабільну роботу, висока безпека та надійність, а також зниження частоти технічного обслуговування та відмов.
Може стабільно працювати в суворих умовах, суворо дотримуючись різних екологічних показників, забезпечуючи довгострокова стабільна робота в різних регіонах.
1. Номінальна напруга: 110 кВ; Номінальна частота: 50 Гц; Номінальний струм: 3150A
2. Номінальний струм відключення короткого замикання: 40 кА; Номінальний струм короткого замикання (піковий): 100 кА
3. Номінальний тиск елегазу (20 ℃): 0,5 МПа; Річний рівень витоку: ≤0,5%
4. Механічний термін служби: 6000 циклів; Час відкриття: ≤60 мс; Час закриття: ≤145 мс
5. Діапазон температур навколишнього середовища: -30℃～+40℃; Висота: ≤3000м

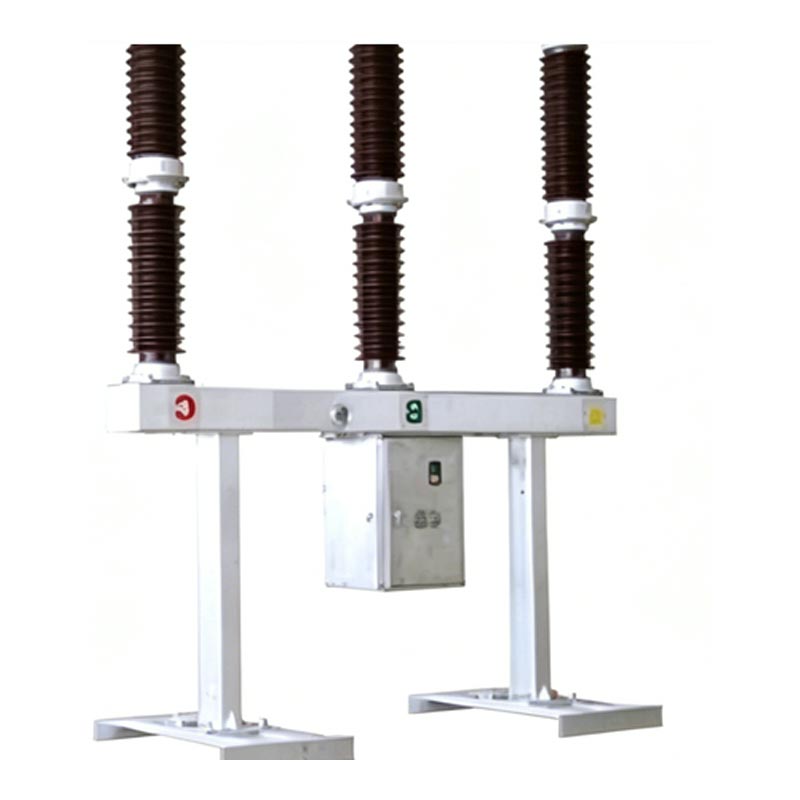

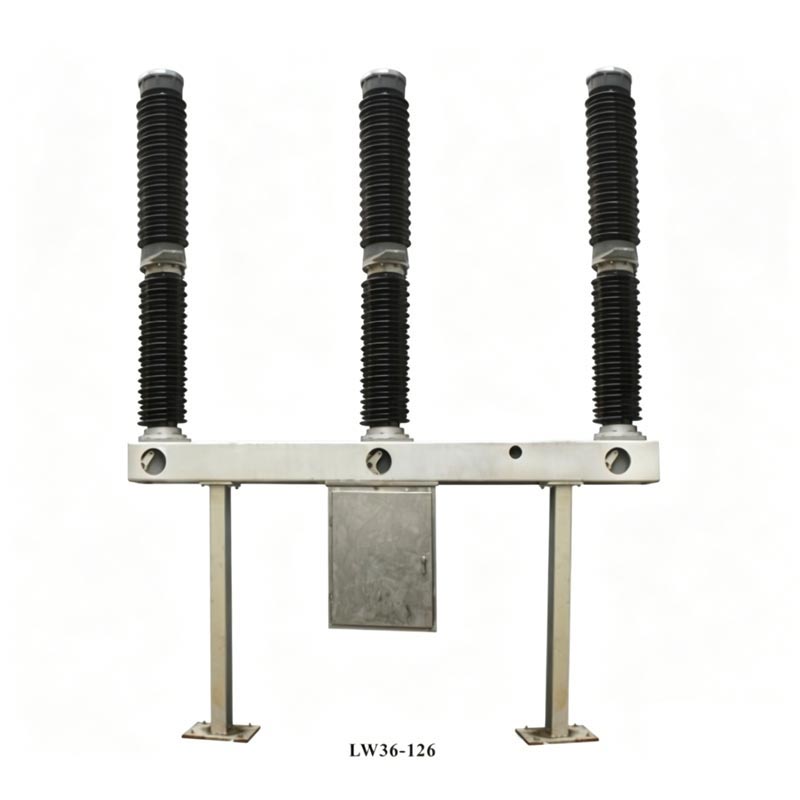

Вимикач високовольтного автоматичного вимикача для підстанції використовує інтегровану камеру для гасіння дуги з саможивленням структуру, причому кожна фаза є одноколонною однорозривною (POLE). Кожен автоматичний вимикач складається з трьох фаз, встановлений на тій самій рамі, керований пружинним механізмом, з трьома фазами, механічно пов’язаними. Верхня частина виріб має порцелянову втулку дугогасної камери, середня частина містить порцелянову опору втулка і рама, а коробка механізму розташована посередині і підвішена нижче рами. У ньому розміщено внутрішній пружинний робочий механізм і електричні компоненти управління. Вихідна тяга механізму з'єднується з шатун і поворотне плече. Контролер густини елегазу встановлений на передній частині рами, яка є підтримується з обох кінців опорами.
Струм системи протікає через клеми, опорний стрижень нерухомого контакту, нерухомий головний контакт, рухому магістраль контакт, циліндр, проміжний контакт і проміжний фланець, потім утворює ланцюг із системою через термінали.
Під дією приводу робоча рука тягне ізоляційний тяговий шток, шток поршня, циліндр, рухому дугу контакту, і сопло вниз разом. При роз’єднанні рухомого та нерухомого контактів утворюється дуга. Коли рухома контактна система рухається вниз до певного положення, сопло відкривається, і стиснений газ SF6 в циліндр вдувається в зону дуги через сопло. Дуга гасне, коли струм перетинає нуль.
Під дією приводу важіль керування тягне вгору рухомий контакт, з’єднаний з ізольованим стрижнем до положення закриття. Одночасно газ SF6 надходить у циліндр, готуючи його до наступної операції відкриття.
Складається з вимірювача густини елегазу (інтегрований манометр і контролер густини), клапана подачі газу, трифазний клапани та елегазовий трубопровід. Він має температурну компенсацію, сигналізацію та блокуючий захист від тиску забезпечити стабільний тиск елегазу.
Розташований у корпусі механізму, він містить ключові компоненти, такі як робочі перемикачі, автоматичні перемикачі, вимикачі, реле, клеми, замикаючі котушки, двигуни та нагрівачі. Це дозволяє контролювати перемикання, запобігання накачування, накопичення енергії пружини, захист від тиску елегазу, нагрівання та функції освітлення.

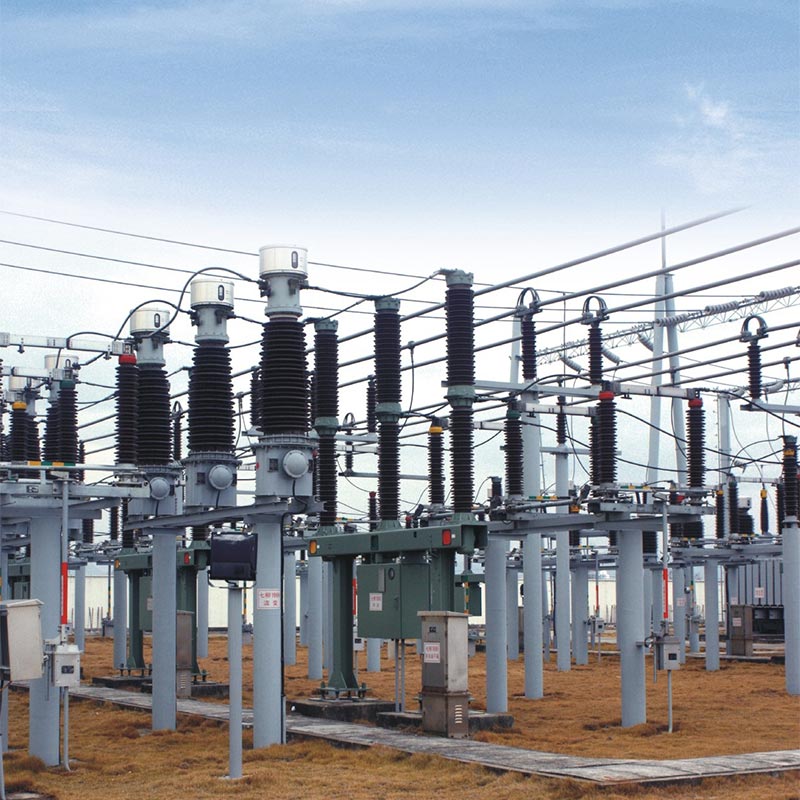

Щоб перевірити надійність і практичність високовольтного вимикача Usune LW36-110 для підстанції, цей продукт був успішно застосований для проекту підстанції 110 кВ у ключовому промисловому парку в Східному Китаї. як як надійний постачальник, компанія Usune надала для цього проекту 12 автоматичних вимикачів LW36-110, які працювали стабільно більше трьох років.
Ця підстанція забезпечує енергією понад 50 великих і середніх підприємств індустріального парку, вимагають надзвичайно високої стабільності та безпеки. На ранніх стадіях проекту клієнт комплексно порівняли кілька китайських виробників, зрештою вибравши автоматичні вимикачі Usune LW36-110 через їхню кращу якість технічні показники, суворий контроль якості та комплексне післяпродажне обслуговування. Під час експлуатації вироби успішно витримали екстремальні погодні умови, включаючи високі температури, сильний дощ і низькі температури температури без будь-яких зареєстрованих несправностей. Рівень витоку елегазу був значно нижчим за стандартні вимоги (≤0,5%), механічна робота була плавною, а час відкривання та закривання був стабільним, ефективно забезпечуючи безпеку та стабільну роботу електромережі парку. Це заслужило високу оцінку клієнта, і Усуне став лідером призначений постачальник енергетичного обладнання для наступних проектів розширення парку.
A1: Механічний ресурс виробу становить 6000 циклів, а за нормального використання та регулярного технічного обслуговування він безперервний термін експлуатації може досягати 12 років. Основні моменти технічного обслуговування включають: щотижневі планові перевірки (перевірка ізолятора цілісність, тиск елегазу та робочий стан); щорічний капітальний ремонт кожні 3 роки (чистка ізоляторів, перевірка кріплення, вимірювання опору основного кола та вмісту вологи в газі SF6); потрібен капітальний ремонт під такі умови: 12 років безперервної роботи, 2000 номінальних переривань струму, 20 повної потужності (40 кА) переривання, або 6000 механічних операцій. Usune надає професійні рекомендації з обслуговування та запасні частини постачання для забезпечення тривалої стабільної роботи виробу.
A2: Так, цей продукт добре адаптується до навколишнього середовища та може використовуватися на великій висоті та в дуже холодних умовах регіони. Діапазон температур навколишнього середовища становить від -30 ℃ до +40 ℃, з максимальною адаптованою висотою ≤3000 м. Це може витримує тиск вітру 700 Па та обмерзання 10 мм, а його сейсмічна міцність відповідає вимогам горизонтального прискорення ≤0,3g і вертикальне прискорення ≤0,15g. Він також підходить для районів із середньодобовою відносною вологість ≤95% і середньомісячна відносна вологість ≤90% (25 ℃), і може використовуватися в середовищах, вільних від горючих речовин, вибухонебезпечні, хімічно корозійні та сильні вібраційні умови, які повністю відповідають екологічним вимогам більшість проектів підстанцій у Китаї та навіть у всьому світі.
Zhejiang Usune Electric Co., Ltd. є професійним виробником і постачальником розподільних пристроїв високої напруги в Китай, зосереджуючись на дослідженнях, розробці, виробництві, продажу та післяпродажному обслуговуванні високовольтних ланцюгів рубильники, вимикачі та інше силове обладнання. Завод компанії знаходиться в провінції Чжецзян, Китай, займає площу понад 10 000 квадратних метрів, оснащена сучасними виробничими лініями, випробувальним обладнанням та професійна команда R&D.
Usune дотримується філософії «Якість перш за все, клієнт вищий», суворо впроваджуючи систему контролю якості під час виробничого процесу. Вся продукція проходить суворе тестування перед тим, як залишити фабрику. Як довірений Усуне постачає високоякісне енергетичне обладнання для сотень проектів підстанцій як у країні, так і в країні на міжнародному рівні, завоювавши широке визнання споживачів за надійну якість продукції та комплексність післяпродажне обслуговування.
