Автоматичний вимикач високої напруги Sf6

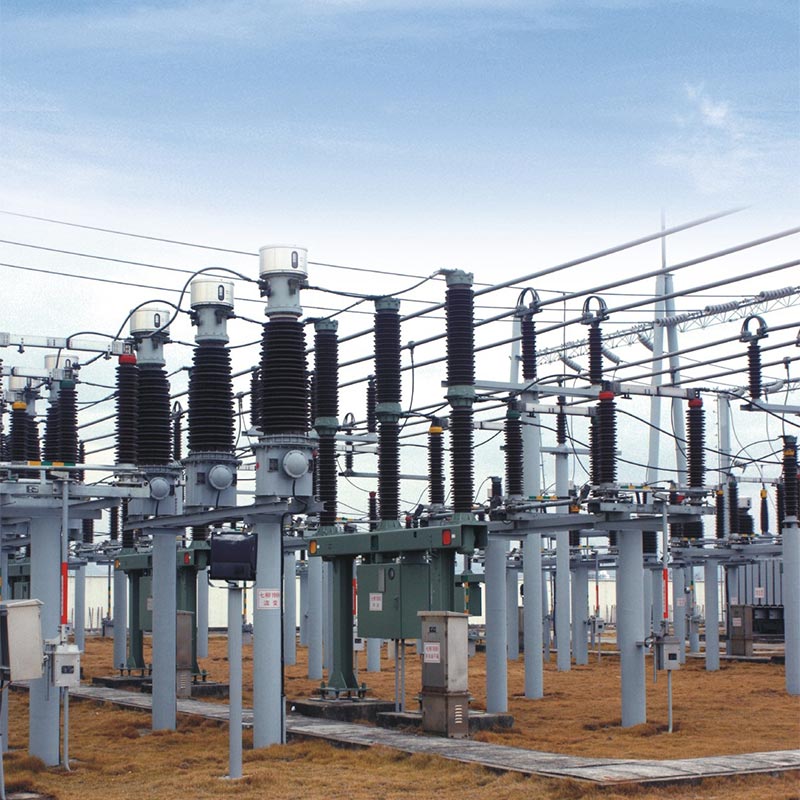

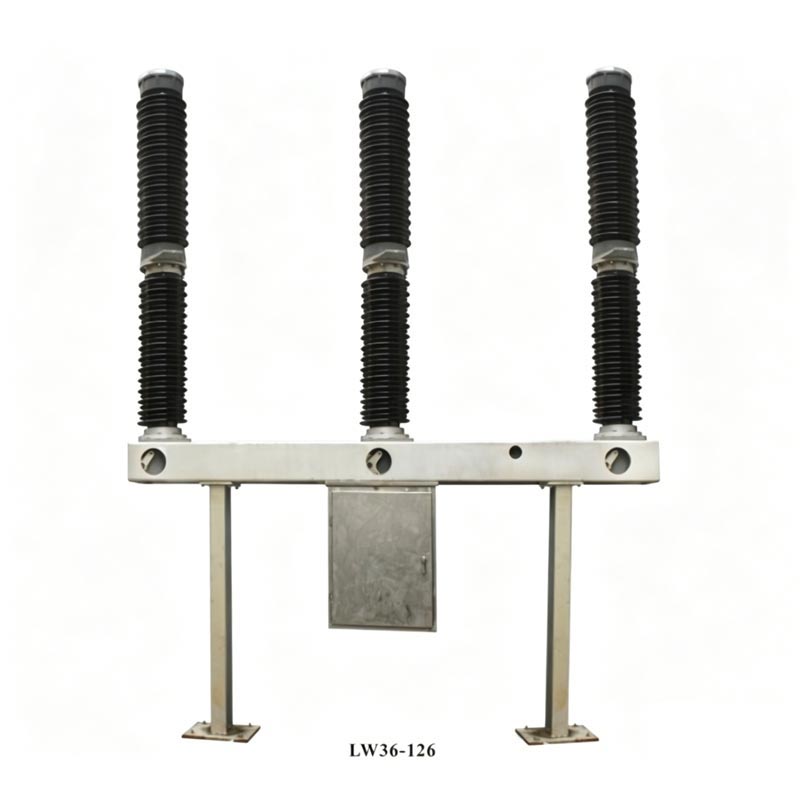

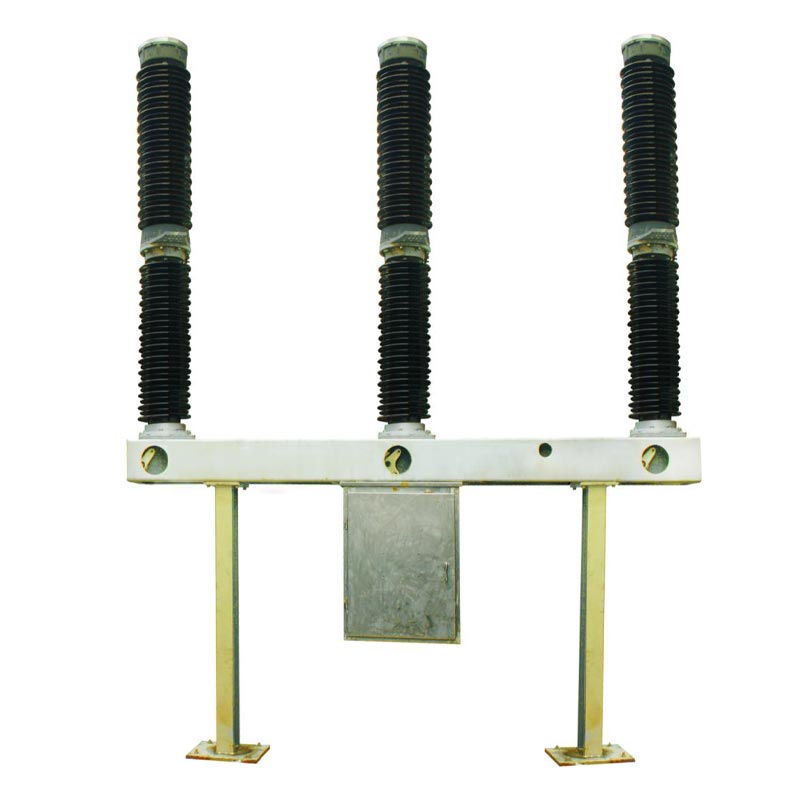

Zhejiang Usune Electric Co., Ltd., професійний виробник високовольтного електричного обладнання в Китаї, запустив автоматичний вимикач високої напруги LW36-110 Sf6. Цей продукт є трифазним зовнішнім розподільним пристроєм високої напруги змінного струму 50 Гц підходить для керування та захисту систем передачі та трансформації електроенергії 110 кВ. Його також можна використовувати як a вимикач і комутаційний пристрій в зборі.

Автоматичний вимикач високої напруги Sf6 використовує унікальний принцип гасіння дуги "теплове розширення + допоміжне роздування", оснащений пружинним приводом типу CTB-1, що відповідає національним і міжнародним стандартам, а також володіють чудовими характеристиками дугогасіння, високою безпекою та стабільними експлуатаційними характеристиками. Як надійний постачальником, Usune прагне надавати високоякісні та довговічні розподільні пристрої високої напруги. Його схема LW36-110 SF6 вимикач широко використовується в ключових проектах, таких як електромережі та індустріальні парки, забезпечуючи надійне електропостачання для будівництва інфраструктури.

Основні переваги

1. Передова технологія дугового гасіння

Використовуючи унікальний принцип гасіння дуги «теплове розширення + допоміжне роздування», він має коротку дугу час гасіння, тривалий термін служби електрики та низький робочий шум, що ефективно покращує стабільність джерела живлення.

2. Високі показники безпеки

Використовуючи газ SF6 як ізоляцію та середовище для гасіння дуги, він може похвалитися чудовою ізоляцією та гасінням дуги продуктивність, що виключає ризик займання та вибуху, що робить його придатним для густонаселених районів.

3. Стабільний робочий механізм

Оснащений пружинним робочим механізмом типу CTB-1, він має просту та компактну структуру, безпечний та надійний роботи та сильні можливості захисту від перешкод.

4. Відповідність міжнародним стандартам

Повністю відповідає вимогам GB1984-2003 "Автоматичні вимикачі високої напруги змінного струму" та IEC62271-100, 2001 "Високовольтні розподільні пристрої" та апаратура керування—частина 100: Автоматичні вимикачі високої напруги", що відповідають технічним вимогам глобальної енергетики проекти.

Відповідні умови навколишнього середовища

Автоматичний вимикач високої напруги Sf6 призначений для використання на відкритому повітрі, пропонуючи сильну адаптивність до навколишнього середовища придатність для різних важких умов експлуатації:

1. Температура навколишнього середовища: -30 ℃ ~ +40 ℃
2. Висота: ≤3000 м
3. Відносна вологість: середньодобова ≤95%, середньомісячна ≤90% (при 25 ℃)
4. Тиск вітру ≤700Па; Товщина глазурі ≤10 мм
5. Сейсмічна інтенсивність: горизонтальне прискорення ≤0,3g, вертикальне прискорення ≤0,15g
6. Відсутність легкозаймистих, вибухонебезпечних, хімічно корозійних або сильно вібруючих середовищ

Структура продукту та принцип роботи

1. Загальна структура

Автоматичний вимикач високої напруги Sf6 має інтегровану самозатухаючу структуру для гасіння дуги. Кожна фаза це одностійковий однорозривний (ПОЛЕ). Кожен автоматичний вимикач складається з трьох фаз, встановлених на одній рамі, і працює за допомогою пружинного механізму з механічним зв’язком трьох фаз. Верхня частина виробу має порцелянова втулка дугогасної камери, середня секція містить опорну порцелянову втулку та раму, і коробка механізму підвішена нижче центру рами, вміщуючи пружинний механізм і електрику компоненти управління. Контролер щільності елегазу встановлено на передній частині рами, яка підтримується на обох закінчується опорами.

2 ключові компоненти та функції

- Блок дугогасіння: використовує дугогасну структуру, що самозаряджається. Коли автоматичний вимикач спрацьовує, Теплове розширення під високим тиском всередині циліндра гасить дугу, забезпечуючи швидке та ефективне гасіння.
- Допоміжний ізоляційний пристрій: підтримує ізолятор камери гасіння дуги та забезпечує ізоляцію землі для компоненти під напругою; ізоляційний стрижень з'єднує робоче плече та упорний стрижень, забезпечуючи безпеку ізоляції.
- Адсорбент: встановлений всередині верхньої торцевої кришки камери для гасіння дуги, він зберігає газ SF6 сухим і поглинає гази розкладання, утворені дуговим розкладанням. Його потрібно замінити під час технічного обслуговування.
- Структура запобігання витоку: використовує комбінацію статичного ущільнення (ущільнювальне кільце + герметик) і динамічного ущільнення (ущільнення пружинного стиснення), досягаючи річного рівня витоку газу SF6 ≤0,5%. - Пружинний механізм: вмикає операції відкриття, закриття та повторного закриття з високою швидкістю дії (час закриття ≤145 мс, час відкриття ≤60 мс), стабільний продуктивність і підтримує ручне та електричне зберігання енергії.

3. Принцип роботи

- Замкнене положення: струм системи протікає через клеми, опорний стержень нерухомого контакту, нерухомий головний контакт, рухомий головний контакт, циліндр, проміжний контакт і проміжний фланець, утворюючи ланцюг через термінали.
- Операція відкривання: Під дією приводного механізму робоча рука тягне ізоляційний стрижень, поршень шток, циліндр, рухомий контакт дуги та сопло вниз; при рухомих і нерухомих контактах утворюється дуга окремо. Після того, як рухома контактна система переміщується в певне положення, сопло відкривається, стискаючи елегаз дути дугу, згасаючи дугу, коли струм перетинає нуль.
- Операція закриття: робочий механізм приводить рухомий контакт вгору до положення закриття, тоді як SF6 газ надходить у циліндр, готуючись до наступного відкриття.

Основні технічні параметри

Елегазовий вимикач Usune LW36-110 може похвалитися відмінними технічними характеристиками з ключовими параметрами, що відповідають високим вимогам. стандарти енергосистем 110 кВ, що забезпечують стабільну та ефективну роботу.

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадок практичного застосування

Практичний приклад: Проект модернізації електромережі 110 кВ у Північному Китаї

Передумови проекту: Електромережі 110 кВ у Північному Китаї необхідно було оновити застаріле розподільне обладнання для покращення потужності стабільність і безпека постачання в суворих умовах, таких як низькі зимові температури (-25 ℃) і сильний вітер тиск.

Застосування продукту: проект вибрав 20 елегазових вимикачів Usune LW36-110. Їх адаптивність до низьких температур (-30 ℃ ~ + 40 ℃) і відмінні показники гасіння дуги ефективно вирішують проблему нестабільної роботи старіння обладнання при низьких температурах.

Результати застосування: з моменту введення в експлуатацію в 2022 році обладнання стабільно працювало чотири роки без збій гасіння дуги, витік газу або інші несправності. Річний показник надійності електропостачання збільшився на 0,8%, що ефективно забезпечує нормальне електропостачання жителів та промислових підприємств району.

FAQ

Q1: Який термін служби високовольтного елегазового вимикача Usune LW36-110 і яке технічне обслуговування необхідно під час експлуатації?

A1: виріб має механічний термін служби 6000 циклів і безперервний термін служби до 12 років за нормальних умов. обслуговування. Регулярне технічне обслуговування включає щотижневі візуальні перевірки (цілісність ізолятора, тиск елегазу тощо) і щорічне технічне обслуговування кожні 3 роки (очищення ізолятора, вимірювання опору головного кола тощо). Майор капітальний ремонт потрібен, якщо виконуються умови технічного обслуговування (наприклад, 12 років безперервної роботи, номінальний струм 2000 переривання тощо). Виробник Usune забезпечує професійне обслуговування та постачання запасних частин довгострокова стабільна робота обладнання.

Q2: Що слід робити, якщо в автоматичному вимикачі стався витік газу SF6, і чи існують ризики для безпеки?

A2: Цей продукт має подвійну герметичну структуру (статичне ущільнення + динамічне ущільнення) з річною швидкістю витоку ≤0,5%, набагато нижче національного стандарту. Якщо виявлено витік, місце витоку можна визначити за допомогою витоку елегазу детектор. Після відключення живлення герметик або ущільнювальне кільце можна замінити. Елегаз нетоксичний і негорючий, але надмірний витік може вплинути на ізоляцію та ефективність гасіння дуги обладнання. Товар укомплектований з контролером густини елегазу; він подає сигнал, коли тиск нижче значення тривоги (0,45±0,03 МПа) і блокується працювати, коли тиск нижче тиску блокування (0,40±0,03 МПа), таким чином уникаючи ризиків безпеки.
