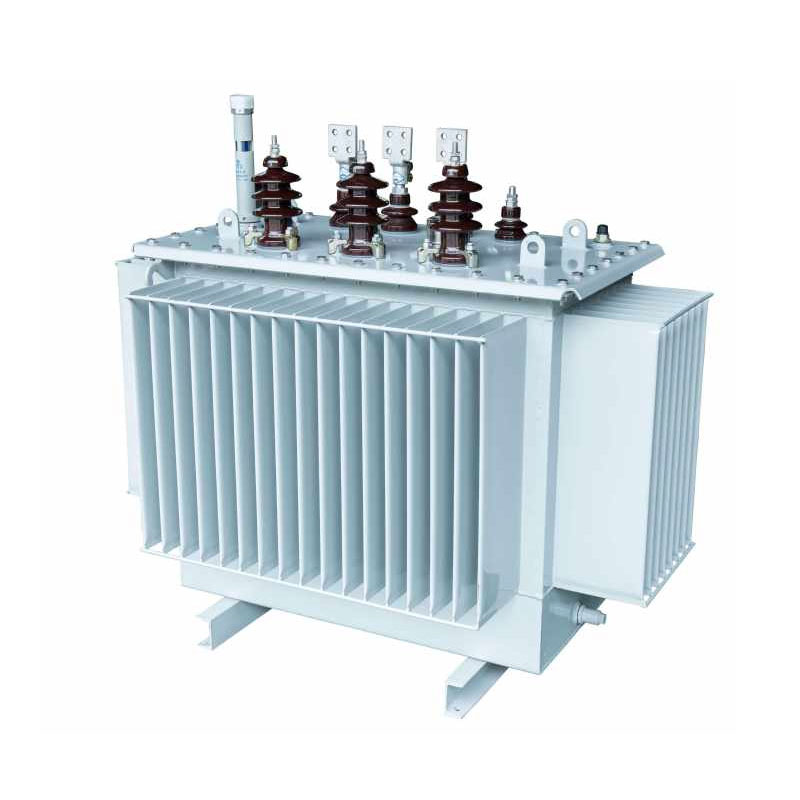

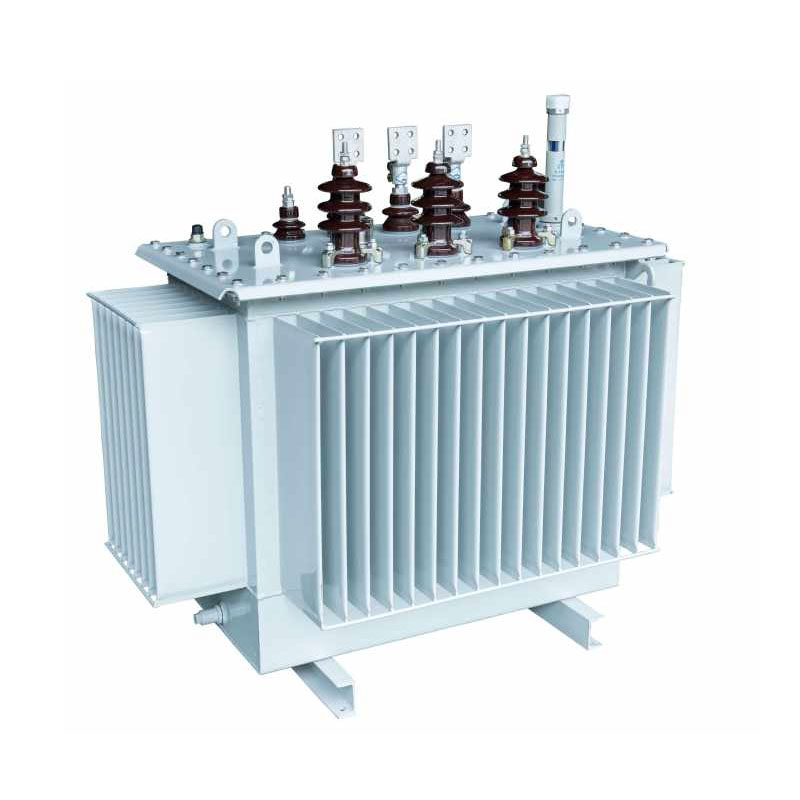

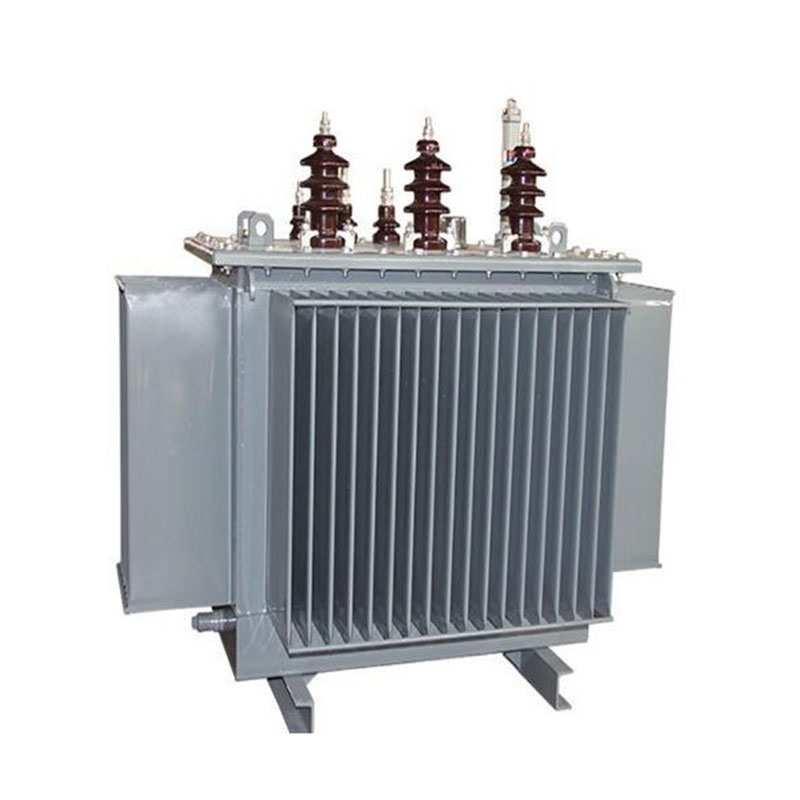

4000KVAT Трифазний масляний трансформатор

Трифазний масляний трансформатор Usune 4000 кВА охоплює три основні рівні напруги 10 кВ, 20 кВ і 36 кВ, що представляє собою модернізований, високоефективний, енергозберігаючий розподільний трансформатор. Відхід від традиційного структури серцевини зі складеним ламінуванням, він приймає рівносторонній трикутний 3D макет серцевини. Цей дизайн призводить до a поперечний переріз колони сердечника, що наближається до кола, щільне прилягання обмотки та беззазорне магнітне коло, принципово вирішення типових проблем, які зустрічаються в традиційних трансформаторах, таких як трифазний дисбаланс, високі робочі втрати та ін надмірний шум.

Завдяки стандартизованим виробничим лініям і суворим системам контролю якості, продукт забезпечує надійні екологічні умови адаптивність і висока експлуатаційна стабільність. Він відповідає вимогам комплексного довгострокового надійного електропостачання сценарії, включаючи модернізацію мережі, промислове виробництво та інтеграцію збірних підстанцій, під час доставки відмінні переваги енергозбереження та економічна цінність.

Основні структурні особливості та переваги продукту

1. Оптимізована структура ядра: наднизькі втрати та тиха робота

Серцевина виготовлена з високочистих зернисто-орієнтованих листів кремнієвої сталі, оброблених імпортованим німецьким Georg наскрізне обладнання. Він використовує точний процес з’єднання під кутом 45° і багатоступінчастий круглий поперечний переріз структура, утворена ламінуванням, ефективно зменшує магнітний витік і втрати на гістерезис. Рівносторонній Трикутне розташування гарантує, що магнітні шляхи для всіх трьох фаз є рівними та мінімізованими. Повністю усунення повітряних проміжків магнітного контуру, конструкція значно зменшує втрати холостого ходу та робочий шум, пригнічує генерацію третьої гармоніки та забезпечує точний трифазний баланс потужності.

2. Посилена конструкція котушки з чудовою стійкістю до короткого замикання та ударів

Котушка високої напруги має циліндричну конструкцію обмотки, тоді як котушка низької напруги підтримує обидві циліндричні і процеси намотування фольги. Оптимізована структура котушки забезпечує раціональний розподіл магнітного ланцюга, значно підвищуючи стійкість трансформатора до ударів короткого замикання та перевантажень, тим самим ефективно запобігання деформації котушки або виходу з ладу обладнання через коливання мережі. Структура концентричної звивки покращує загальну стабільність конструкції, забезпечуючи безпечну та стабільну роботу в умовах тривалого навантаження.

3. Стійкий до корозії гофрований бак, призначений для суворих умов і тривалого терміну служби

Резервуар виготовляється з високоточної холоднокатаної сталі з використанням спеціалізованого виробництва гофрованих резервуарів Georg лінія. Поверхня покрита спеціальним антикорозійним покриттям нафтохімічного класу, стійким до масла та хімічної корозії, що робить його придатним для різноманітних важких промислових робочих середовищ. Інтегрований гофрована структура забезпечує ефективне розсіювання тепла та автоматично враховує теплове розширення та стиснення трансформаторного масла; крім того, повітряно ізольована внутрішня конструкція ефективно уповільнює старіння ізоляційне масло, що значно подовжує загальний термін служби обладнання.

4. Ізоляційна конструкція класу А, що забезпечує високий коефіцієнт міцності при експлуатації

У трифазному масляному трансформаторі потужністю 4000 кВА використовується структура ізоляції класу А. З високо- і котушки низької напруги, розташовані концентрично, проміжок між котушками використовує конструкцію, що поєднує картонні рукави та невеликі масляні зазори для оптимізації внутрішньої ізоляції та систем розсіювання тепла. Це ефективно посилює міцність ізоляції обладнання, виключає випадки пробою ізоляції та забезпечує безперервну безпечну роботу за умов номінального навантаження та помірного перевантаження.

Тип продукту

Енергозбереження, скорочення викидів вуглецю та економічна вигода

Трифазний масляний занурений трансформатор Usune потужністю 4000 кВА може похвалитися відмінними показниками енергозбереження. Річний операційний витрати та викиди вуглецю можна точно розрахувати за допомогою стандартних галузевих формул, що забезпечує підтримку даних енергетична оцінка проекту та бюджетування витрат:

1. Формула річної вартості електроенергії: Річна вартість електроенергії (CNY/рік) = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середнє значення) Load Rate)²] × 365 днів × 24 години × Ціна електроенергії
2. Формула річних викидів вуглецю: Річні викиди CO₂ = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середня швидкість навантаження)²] × 365 днів × 24 години × коефіцієнт викидів вуглецю (кг CO₂/кВт·год)

У порівнянні з традиційними трансформаторами такої ж потужності, цей продукт має менші втрати холостого ходу та навантаження. в сценарії, що вимагають тривалої безперервної роботи, такі як промислове виробництво та міські електромережі, це ефективно знижує витрати на електроенергію та зменшує викиди вуглецю. Він повністю відповідає мережевим стандартам енергозбереження та екології вимоги промислового виробництва, що забезпечує видатні економічні та екологічні переваги.

Технічні параметри

10 кВ трифазний масляний розподільний трансформатор серії S11

Примітка. Для трансформаторів з номінальною потужністю 500 кВА і нижче втрата навантаження вище рампи в таблиці становить застосовно до Dyn11 група з’єднань, а втрати навантаження нижче рампи застосовуються до групи з’єднань Yyn0.

10 кВ трифазний заглиблений розподільний трансформатор серії S13

10 кВ трифазний масляний розподільний трансформатор серії S14

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадки практичного інженерного застосування

Кейс 1: Проект розподілу електроенергії для текстильного промислового парку

Велика текстильна група в Шаньдуні безперервно працює на своїх виробничих лініях цілий рік, вимагаючи надзвичайно високих вимог стабільність живлення. У проекті використовується кілька масляних трансформаторів Usune 4000 кВА 10 кВ для обробки основний розподіл електроенергії парку. З моменту введення в експлуатацію обладнання працювало безперебійно з низьким рівнем шуму та низьким рівнем шуму споживання енергії. Це вирішило попередні проблеми, такі як нестабільність трифазної напруги та високе енергоспоживання пов’язане зі старінням трансформаторів, таким чином фактично зменшуючи річну електроенергію та експлуатаційне обслуговування підприємства витрати при забезпеченні стабільного електропостачання для текстильних виробничих ліній.

Випадок 2: Проект підтримки міських збірних підстанцій

Для проекту модернізації електромережі в прибережному місті на півдні Китаю, масляні трансформатори Usune 4000 кВА 20 кВ були обрані для оснащення швидкомонтованих підстанцій. Відрізняється компактною структурою та стійкою екологічністю адаптивність, виріб ідеально вписується в компактні міські планування та витримує складну експлуатацію на відкритому повітрі умови. Обладнання безпечно працювало понад два роки без гармонійних перешкод і стабільно вихідна напруга, значно покращуючи якість електропостачання міських комерційних і житлових районів сприяння ефективній реалізації модернізації електромережі міста.

FAQ

Q1: Які значення напруги та сценарії застосування підтримує масляний трансформатор Usune 4000 кВА?

Цей продукт підтримує три стандартні номінальні напруги — 10 кВ, 20 кВ і 36 кВ — для стандартних цивільних і промислових сценарії розподілу електроенергії. Він особливо добре підходить для модернізації міської та сільської мережі та електропостачання промислові та гірничодобувні підприємства. Він легко інтегрується з модульними підстанціями та збірними контейнерами підстанції, демонструючи виняткову універсальність у різних сферах застосування.

Q2: Які ключові енергозберігаючі переваги цього продукту порівняно з традиційними трансформаторами?

Продукт має тривимірну рівносторонню трикутну серцевину; магнітопровод беззазорний, з в трифазні магнітні шляхи є як найкоротшими, так і однаковими за довжиною, що значно зменшує холостого ходу та магнітне втрати від витоку. У поєднанні з точним різанням листової кремнієвої сталі та оптимізованою структурою котушки це мінімізує робоче споживання енергії та шум. Довгострокова експлуатація дає значне скорочення витрат електроенергії та викидів вуглекислого газу, що повністю відповідає державним стандартам екологічної енергоефективності.

Q3: Як працює трифазний масляний трансформатор потужністю 4000 кВА з точки зору адаптованості до навколишнього середовища та термін служби?

Обладнання має ізоляцію класу А та промислове антикорозійне покриття, що дозволяє йому витримувати масло забруднення, хімічної корозії та температурних коливань, що робить його придатним для різноманітних суворих умов експлуатації умови. Гофрований масляний бак ізолює пристрій від повітря, ефективно затримуючи старіння ізоляційного масла зниження частоти заміни масла і обслуговування. У стандартних умовах експлуатації трансформатор пропонує a тривалий термін служби та низькі витрати на технічне обслуговування, що забезпечує стабільну роботу в різноманітних середовищах, таких як промисловість виробничі приміщення та зовнішні електромережі.
