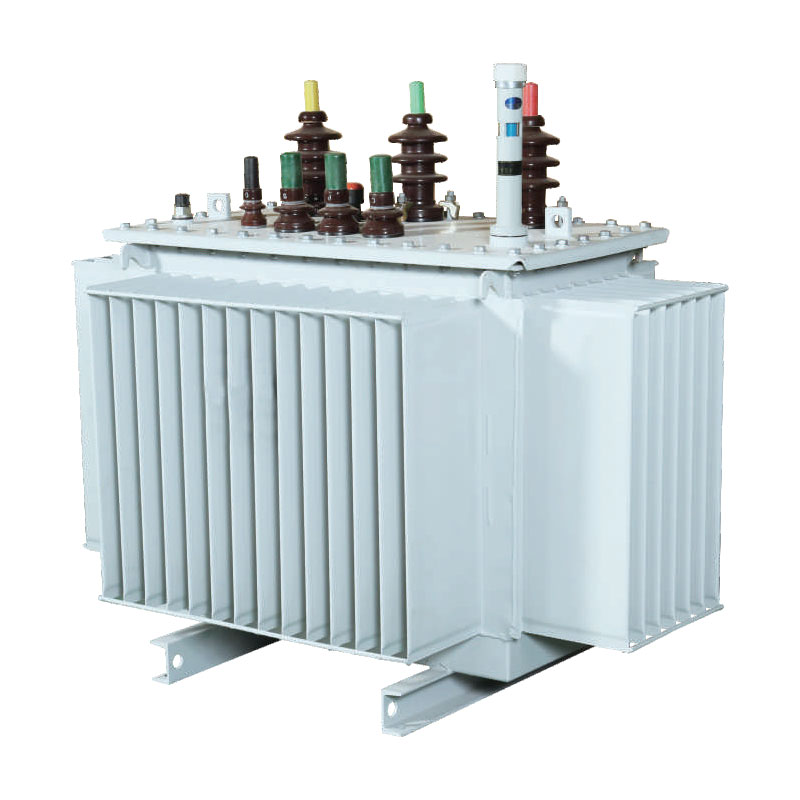

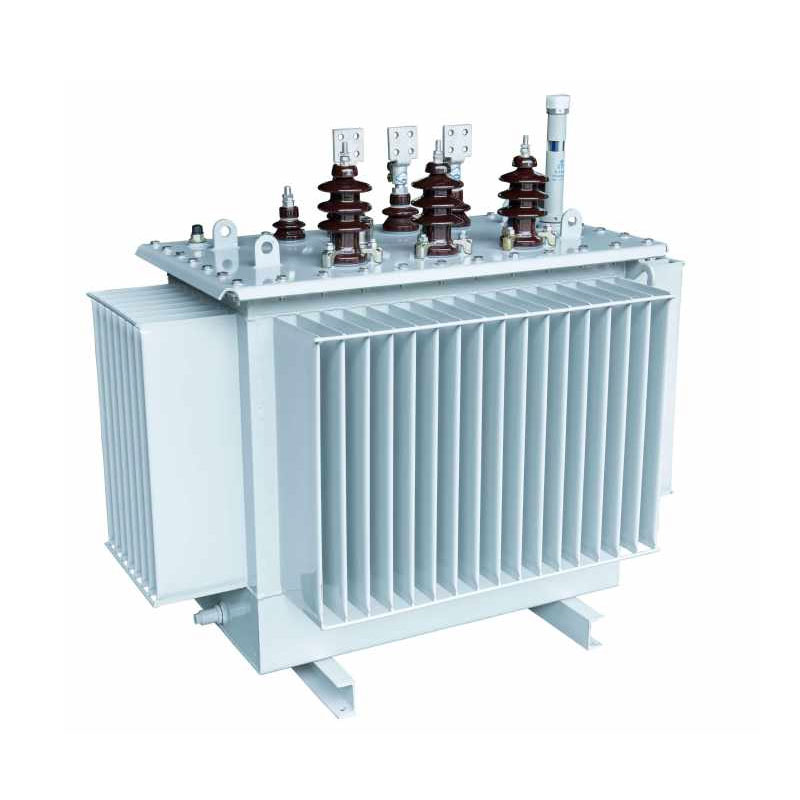

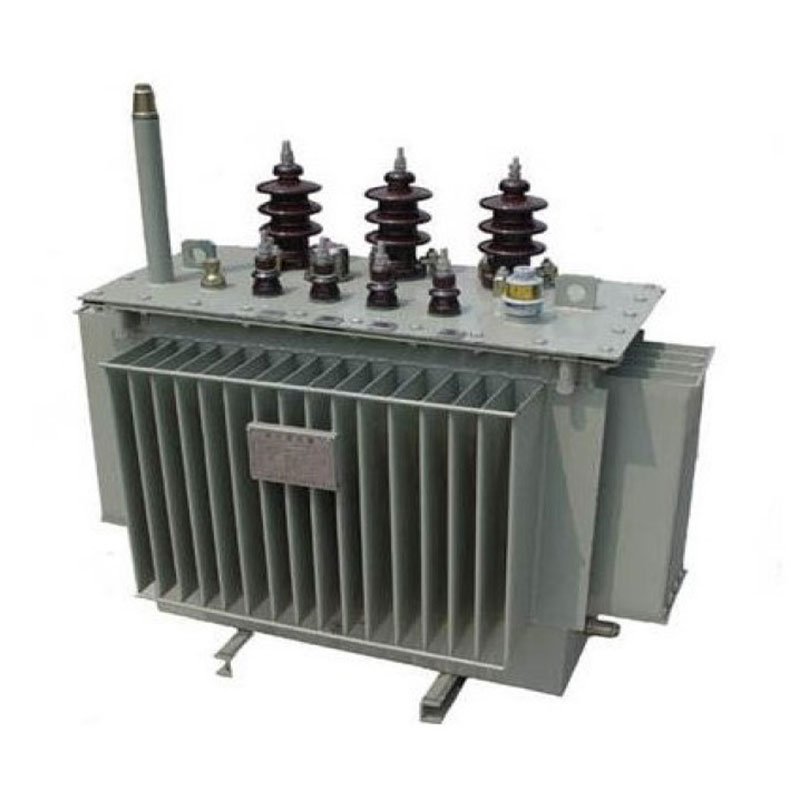

Масляний трансформатор із самоохолодженням потужністю 630 кВА

Цей масляний трансформатор із самоохолодженням потужністю 630 кВА представляє нове покоління високопродуктивного розподілу трансформатори. Його серцевина використовує тривимірний дизайн рани, заснований на конфігурації рівностороннього трикутника, що забезпечує найкоротший і однакові за довжиною магнітні шляхи для всіх трьох фаз з нульовими повітряними проміжками, тоді як поперечний переріз колони сердечника апроксимує коло. У порівнянні з традиційним обладнанням воно ефективно знижує втрати та шум, досягає точності трифазний баланс, пригнічує третю гармоніку та пропонує значно оптимізовані електричні характеристики.

Підтримуючи рівні напруги 10 кВ, 20 кВ і 36 кВ, пристрій використовує метод самоохолодження в маслі, який не вимагає зовнішнє охолоджувальне обладнання, що забезпечує легку експлуатацію та обслуговування, а також сильну адаптивність до різних робіт умови. Він широко використовується в міських і сільських мережах, промислових і гірничодобувних підприємствах, інтегрованих підстанціях програми. Підтримуючись розвиненим ланцюжком постачання, Usune — надійний постачальник енергетичного обладнання — надає стандартизовані, високоякісні продукти та комплексні послуги підтримки для клієнтів у всьому світі.

Основні структурні особливості та технічні переваги

1. Високоточний сердечник із низькими втратами

Серцевина виготовлена з високопроникних зернисто-орієнтованих листів кремнієвої сталі, оброблених за допомогою імпортованого GEORG обладнання для наскрізного різання та техніка безшовного з’єднання під кутом 45° для повного усунення повітряних проміжків магнітного контуру. The листи формуються в багатоступінчастий круглий поперечний переріз, що значно зменшує магнітне опір, без навантаження втрати та робочий шум. Ця конструкція вирішує проблеми, загальні для традиційних трансформаторів, таких як трифазні дисбаланс і високі втрати, що забезпечує тривалу роботу з низьким споживанням.

2. Високоміцна, ударостійка структура котушки

Обмотка високої напруги має циліндричну структуру, а обмотка низької напруги пропонує вибір між циліндричні та фольговані конфігурації для конкретних умов експлуатації. Ця конструкція оптимізує магнітний потік розподілу, ефективно підвищуючи стійкість обладнання до коротких замикань і грозових перенапруг запобігання локального перегріву. Це забезпечує чудову стабільність роботи та стійкість до перешкод, завдяки чому підходить для складних середовищ, таких як промислові об’єкти та зовнішні електромережі.

3. Стійкий до корозії, міцний гофрований масляний бак

Резервуар виготовляється з прецизійної холоднокатаної сталі за допомогою спеціальної лінії виробництва гофрованих резервуарів має антикорозійне покриття поверхні, що дозволяє йому витримувати суворі умови, такі як вплив масла та хімічна корозія. Гофрована конструкція поєднує ефективне розсіювання тепла з адаптивною деформацією можливості; він пристосовується до теплового розширення та звуження ізоляційної олії, підтримує повне повітря ущільнення, що уповільнює старіння масла, значно продовжує термін служби обладнання.

4. Ізоляційна структура високого рівня безпеки

У масляному самоохолоджуваному трансформаторі потужністю 630 кВА використовується ізоляційна структура класу А з концентричними високими і обмотки низької напруги. Для ізоляції між котушками використовується композитна конструкція, що поєднує картонні рукави з невеликими масляні зазори — для забезпечення високої діелектричної міцності та чудової герметизації. Така конструкція ефективно пом'якшує ризики для безпеки, такі як витік, коротке замикання та поломка ізоляції, підтримує 24-годинну безперервну роботу та відповідає національним стандартам електробезпеки.

Тип продукту

Енергозбереження та аналіз економічної вигоди

Масляний трансформатор із самоохолодженням потужністю 630 кВА пропонує виняткові можливості енергозбереження та скорочення викидів вуглецю. Стандартизовані формули дозволяють точно розрахувати річні витрати на електроенергію та викиди вуглецю, забезпечуючи підтримка на основі даних для корпоративної модернізації енергоефективності та управління витратами. Основні формули такі:

1. Формула річної вартості електроенергії: Річна вартість електроенергії (CNY/рік) = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середнє значення) Коефіцієнт навантаження)²] × 365 × 24 × Ціна електроенергії
2. Річна формула викидів CO₂: Річні викиди вуглецю (кг) = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середнє навантаження Фактор)²] × 365 × 24 × коефіцієнт викидів вуглецю (кг-CO₂/кВт·год)

У порівнянні з традиційними, застарілими трансформаторами, цей продукт має значно нижчі втрати холостого ходу та навантаження зменшення витрат на електроенергію та викидів вуглецю відповідно до політики модернізації екологічної енергетики. Він пропонує високий економічна ефективність для довгострокової експлуатації та короткого періоду окупності, забезпечуючи економічну та екологічну цінність.

Технічні параметри

10 кВ трифазний масляний розподільний трансформатор серії S11

Примітка. Для трансформаторів з номінальною потужністю 500 кВА і нижче втрата навантаження вище рампи в таблиці становить застосовно до Dyn11 група з’єднань, а втрати навантаження нижче рампи застосовуються до групи з’єднань Yyn0.

10 кВ трифазний заглиблений розподільний трансформатор серії S13

10 кВ трифазний масляний розподільний трансформатор серії S14

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Реальні випадки застосування

1. Проект модернізації електромережі в містах і селах

У проекті модернізації сільської мережі в Чжецзяні застаріле обладнання з високими втратами замінювалося партіями. Адресація такі проблеми, як значні коливання навантаження, трифазний дисбаланс і надмірні гармоніки, це продукт — використання переваг 3D-намотаного сердечника для стабілізації та балансу напруги — фундаментально покращений якість електропостачання. Польові вимірювання показали зниження більш ніж на 30% втрат холостого ходу на одиницю та падіння на 40% частота відмов джерела живлення для зони розподілу. Агрегат добре підходить для комплексної роботи в сільській місцевості умови, що сприяють енергоефективній модернізації мережі.

2. Проект зарядної станції для важких вантажівок

Зарядна станція для важких вантажівок у Сучжоу розгорнула кілька одиниць цієї моделі трансформатора для підтримки операції, що передбачають частий запуск/зупинку завантажувальних паль і раптові зміни навантаження. З відмінним теплом характеристики розсіювання (самоохолодження в маслі), трансформатор підтримує стабільну та керовану котушку температури під час роботи з повним навантаженням без відключень через перегрів. Це забезпечує 24 години безперервної роботи функціонування станції, ефективно скорочуючи витрати, пов’язані з обслуговуванням і простоями.

FAQ

Q1: Які рівні напруги та сценарії застосування сумісні з Usune 630 кВА, зануреним у масло із самоохолодженням трансформатор?

Продукт підтримує всі стандартні значення високої напруги (10 кВ, 20 кВ і 36 кВ) і підходить для застосування як-от модернізація міської та сільської мережі, розподіл електроенергії в промисловості та шахтах, зарядні станції тощо збірні або модульні підстанції. Він має безвентиляторну конструкцію з масляним самоохолодженням, придатну для зовнішнього використання встановлення; він стійкий до екстремальних температур, пилу та легкої корозії, пропонуючи виняткову адаптивність до різних умов експлуатації.

Q2: Які конкретні енергозберігаючі переваги цього трансформатора та як він зменшує витрати?

Основною енергозберігаючою функцією виробу є тривимірна структура серцевини без зазорів, яка значно знижує магнітне поле. ланцюга, втрати холостого ходу та навантаження, одночасно ефективно зменшуючи гармонічні втрати та втрати, пов’язані з теплом. Під стандарт умов експлуатації, це зменшує загальне енергоспоживання на 20%–30% порівняно зі звичайним обладнанням однакова місткість. Це призводить до значної економії річних витрат на електроенергію та скорочення викидів вуглекислого газу з політикою екологічної енергетики та наданням видатних довгострокових економічних вигод.

Q3: Які переваги щодо терміну служби обладнання та щоденної експлуатації та обслуговування (O&M)?

В обладнанні використовується гофрований масляний резервуар із повітряною ізоляцією та антикорозійні ізоляційні матеріали класу А, які значно уповільнює старіння масла і самого агрегату, що призводить до довшого терміну служби, ніж стандартний трансформатори. Він може похвалитися низьким рівнем відмов і високою стійкістю до ударів і перешкод. Технічне обслуговування вимагає лише періодичної перевірки рівня масла та стану ізоляції, що робить O&M простим і економічно ефективним — ідеальним для сценаріїв, що вимагають тривалої безперебійної роботи.
