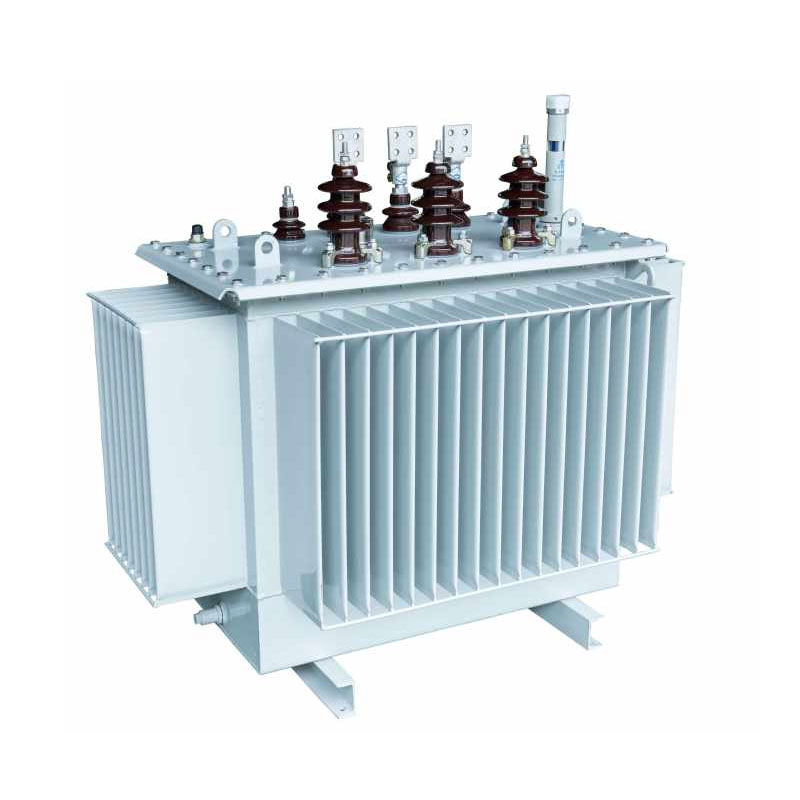

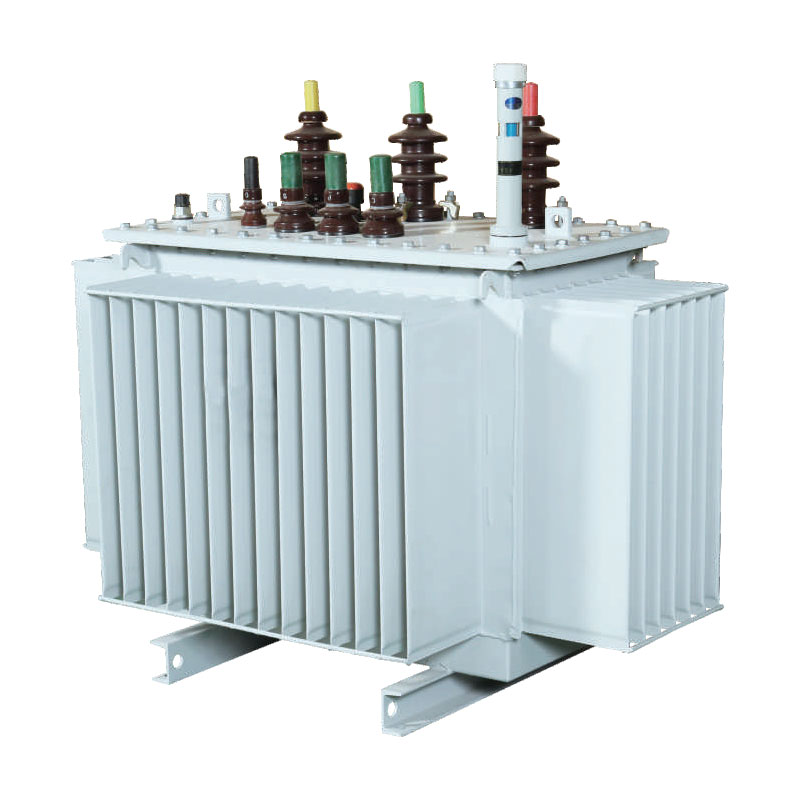

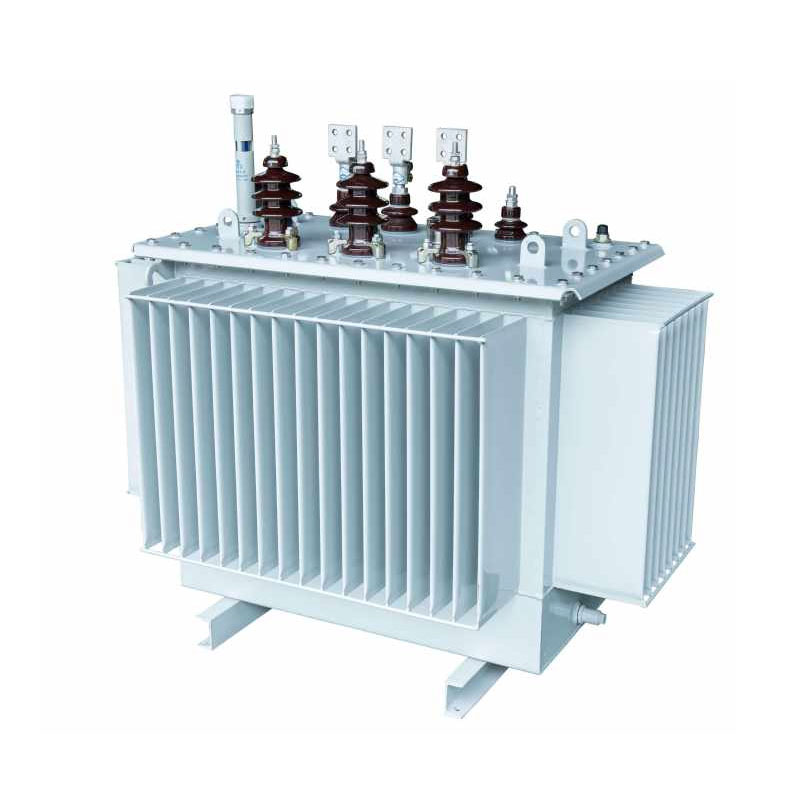

Масляний розподільний трансформатор потужністю 1600 кВА

Масляний розподільний трансформатор Usune 1600 кВА оптимізований для вирішення типових проблем, які зустрічаються в традиційних трансформаторів, таких як високі втрати, надмірний шум, трифазний дисбаланс і погана адаптованість до навколишнього середовища. Ядро використовує 3D макет рани, що утворює рівносторонній трикутник; магнітопровод беззазорний, з трьома однаковими по довжині магнітні шляхи з мінімізованою відстанню. Поперечний переріз стрижневої колони значно наближається до круглої форми підвищення ефективності магнітної проникності, фундаментальне зниження втрат холостого ходу та робочого шуму, досягнення точного трифазний баланс і пом'якшення гармонійних перешкод.

Підходить для напруги 10 кВ, 20 кВ і 36 кВ, продукт виготовляється з високою точністю на стандартизованих підприємствах і проходить суворе комплексне тестування. Він має стабільну продуктивність, сильну стійкість до перевантажень і високу експлуатаційна безпека, що робить його ідеальним вибором для інтеграції зі збірними або модульними підстанціями рішення для модернізації сучасних інтелектуальних мереж.

Основні структурні особливості

1. Основна система

У сердечнику використовуються листи кремнієвої сталі з високою проникністю та низькими втратами орієнтованої зернистості, оброблені з використанням імпортованих із заходу Німецьке обладнання для поперечного різання Georg і техніка безшовного зрощування під кутом 45°. Формуються листи силіконової сталі у багатоступеневу структуру круглого поперечного перерізу, повністю усуваючи повітряні зазори магнітного контуру та зменшуючи втрати потоку витоку, тим самим ефективно знижуючи робочий шум і споживання електроенергії без навантаження. Загальне ядро структура компактна та стабільна з високим опором магнітного насичення, що забезпечує довгострокову безперебійну роботу обладнання операція.

2. Структура обмотки

У масляному розподільчому трансформаторі потужністю 1600 кВА використовується диференційована конструкція обмотки: обмотка високої напруги має циліндричну структуру, а низьковольтна обмотка підтримує як циліндричний, так і фольгований тип конфігурації. Така конструкція значно підвищує стійкість обладнання до короткого замикання та блискавки ударів, запобігаючи деформації котушки або пошкодженню, спричиненому стрибками струму. Концентричне розташування високо- і котушки низької напруги оптимізують розподіл магнітного ланцюга, забезпечуючи більш рівномірну передачу енергії та комплексне підвищення загальної ефективності роботи.

3. Конструкція бака

Резервуар виготовляється з високоточної холоднокатаної сталі за допомогою спеціальної лінії виробництва гофрованого резервуару. Його поверхня покрита антикорозійним покриттям нафтохімічного класу, що забезпечує тривалу стійкість до масла та хімічної ерозії, що робить його придатним для різних суворих промислових середовищ. Гофрована конструкція служить a подвійне призначення: забезпечує ефективне розсіювання тепла для стабілізації підвищення температури під час роботи з повним навантаженням одночасно враховуючи теплове розширення та стиснення трансформаторного масла. Повністю герметична конструкція ізолює пристрій від повітря, уповільнюючи старіння ізоляційної олії та значно подовжуючи термін служби обладнання термін служби.

4. Ізоляційна структура

У пристрої використовується система ізоляції класу А, яка характеризується високою діелектричною міцністю та чудовою стійкість до високих температур. З високо- та низьковольтними котушками, розташованими концентрично, проміжок між котушками використовує композитну структуру, що поєднує оболонку паперової трубки з невеликими масляними зазорами, щоб оптимізувати внутрішню розкладка ізоляції та усунення «мертвих зон» ізоляції. Це ефективно підвищує здатність витримувати напругу та стабільність ізоляції, запобігання пробої діелектрика та дефекти розряду, тим самим забезпечуючи безпечне та надійне довготривала експлуатація.

Тип продукту

Економічні вигоди та енергозбереження/зменшення викидів

Масляний розподільний трансформатор Usune потужністю 1600 кВА забезпечує виняткову ефективність енергозбереження, значно знижуючи річні витрати на електроенергію та викиди вуглецю для користувачів. Наступні основні формули дозволяють точно кількісно визначити експлуатаційну цінність обладнання:
1. Формула річної вартості електроенергії: річна вартість (CNY/рік) = [Втрати холостого ходу (кВт) + Втрати навантаження (кВт) × (Середній коефіцієнт навантаження)²] × 365 днів × 24 години × Ціна електроенергії
2. Формула викидів вуглецю: річні викиди CO₂ = [втрати холостого ходу (кВт) + втрати навантаження (кВт) × (середній коефіцієнт навантаження)²] × 365 днів × 24 години × коефіцієнт викидів вуглецю (кг-CO₂/кВт·год)
У порівнянні з традиційними трансформаторами з тими ж специфікаціями, цей продукт має менші втрати холостого ходу та навантаження. У типових промислових умовах експлуатації із середнім коефіцієнтом навантаження 60% цей пристрій забезпечує значну економію електроенергії, безпосередньо скорочуючи корпоративні витрати на електроенергію та знижуючи викиди вуглецю. Він узгоджується з вимогами політики Dual Carbon, створюючи як економічну, так і екологічну цінність для користувачів.

Технічні параметри

10 кВ трифазний масляний розподільний трансформатор серії S11

Примітка. Для трансформаторів з номінальною потужністю 500 кВА і нижче втрата навантаження вище рампи в таблиці становить застосовно до Dyn11 група з’єднань, а втрати навантаження нижче рампи застосовуються до групи з’єднань Yyn0.

10 кВ трифазний заглиблений розподільний трансформатор серії S13

10 кВ трифазний масляний розподільний трансформатор серії S14

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Випадок застосування в реальному світі

Як професійний і надійний постачальник енергетичного обладнання, масляний розподільний трансформатор Usune потужністю 1600 кВА 10 кВ був успішно розгорнуто в проекті реконструкції міської та сільської мережі в місті Дунхай, Луфен, Гуандун. Установка ефективно вирішено локальні проблеми щодо недостатньої потужності електроенергії та нестабільного постачання.

До модернізації традиційне розподільче обладнання не вистачало достатньої потужності; у розпал літа попиту, такі проблеми, як перепади напруги та відключення через перевантаження, були звичайними, що серйозно впливало на електроенергію в житлових приміщеннях використання та діяльність малих і мікропідприємств. У 2026 році місцеве управління енергозабезпечення ініціювало модернізацію мережі проект. Після багатовимірного порівняння продуктивності продукту, можливостей енергозбереження та експлуатації стабільності, вони вибрали високоефективний масляний розподільний трансформатор Usune.

У проекті застосовувалася модель монтажу збірної підстанції. Після введення в експлуатацію обладнання — характеризується низькі втрати, низький рівень шуму та чудовий трифазний баланс — ефективно усунули вузькі місця електропостачання регіону. Пристрій стабільно працює за літніх умов високої температури та високого навантаження без ненормального шуму чи гармонік втручання. Дані вимірювань показують, що втрати обладнання набагато нижчі, ніж у стандартних трансформаторів національні орієнтири; щорічні витрати на електроенергію в мережі впали більш ніж на 18%, що супроводжувалося скороченням викидів вуглецю. Це стабільне електропостачання забезпечує надійне електропостачання для мешканців і безперервне виробництво для місцевої обробки підприємств, встановивши проект як еталон для оновлення енергозберігаючих мереж у східній провінції Гуандун.

FAQ

Q1: Для яких сценаріїв підходить масляний розподільний трансформатор Usune 1600 кВА?

Лінійка продуктів охоплює рівні напруги 10 кВ, 20 кВ і 36 кВ, пропонуючи виняткову адаптивність. Це в першу чергу використовується для модернізації міської та сільської мереж, розподілу електроенергії для промислових і гірничодобувних підприємств, а також розгортання в суворі промислові середовища, такі як хімічні та харчові підприємства. Він сумісний зі збірними корпусів і комбінованих підстанцій, а також відповідає вимогам високої потужності в таких сценаріях, як будівництво тунелів проектів і великих комерційних комплексів.

Q2: Які основні переваги цього трансформатора порівняно з традиційними продуктами?

У порівнянні з традиційними трансформаторами такої ж потужності, цей продукт пропонує чотири ключові переваги: по-перше, 3D конструкція намотаного сердечника з беззазорним магнітним контуром призводить до менших втрат і шуму; по-друге, оптимізоване структура котушки та ізоляції забезпечують чудову стійкість до короткого замикання та підвищену безпеку експлуатації; по-третє, Гофрований масляний бак промислового класу, стійкий до корозії, підходить для важких умов експлуатації та забезпечує більший термін служби; і по-четверте, точне трифазне балансування пригнічує гармоніки третього порядку, забезпечуючи більше стабільна якість електропостачання.

Q3: Який термін служби та довгострокова вартість обслуговування масляного розподільного трансформатора 1600 кВА?

Обладнання має повністю герметичний масляний резервуар, який ізолює блок від повітря, тим самим затримуючи старіння ізоляційної олії та забезпечує термін служби понад 20 років. Зі зрілим, надійним дизайном і надзвичайно низький відсоток відмов, установка не потребує частого обслуговування — тільки періодична перевірка рівня масла та роботи потрібен шум. Порівняно з традиційними трансформаторами це значно скорочує трудові та матеріальні витрати з експлуатацією та обслуговуванням, пропонуючи виняткову економічну ефективність протягом усього життєвого циклу.
