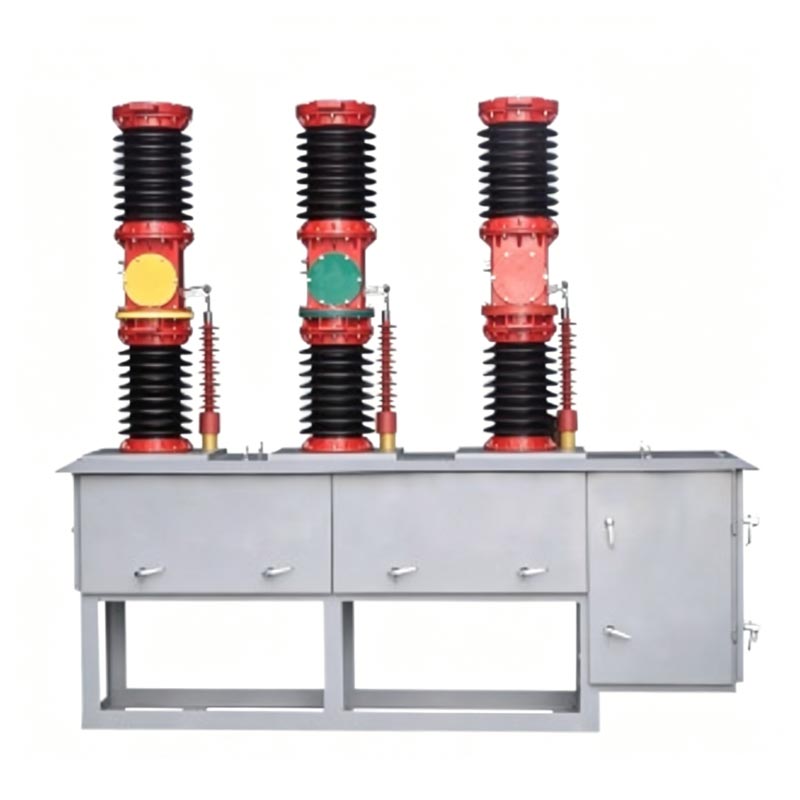

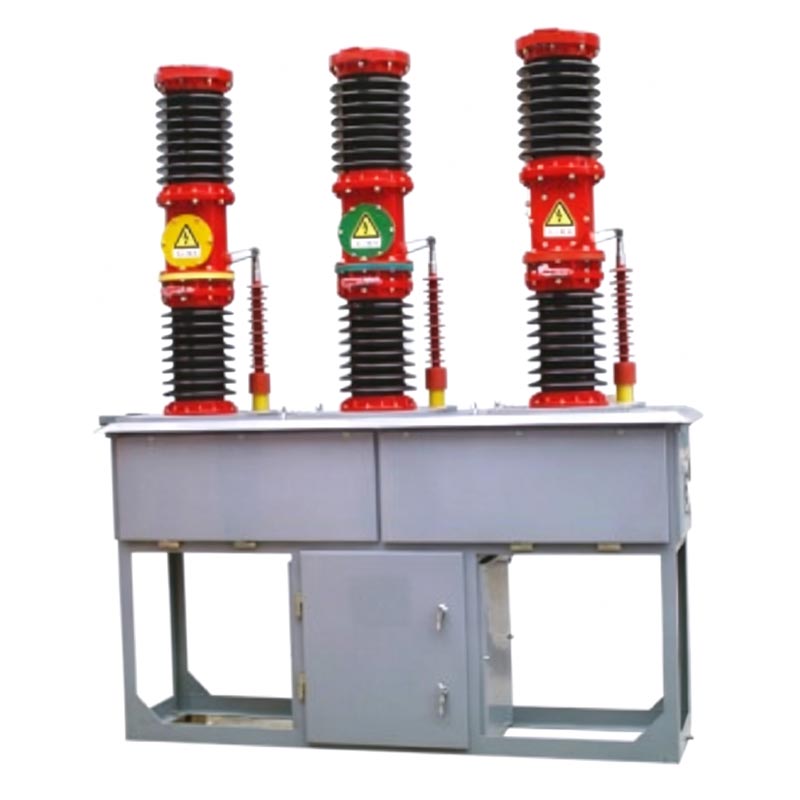

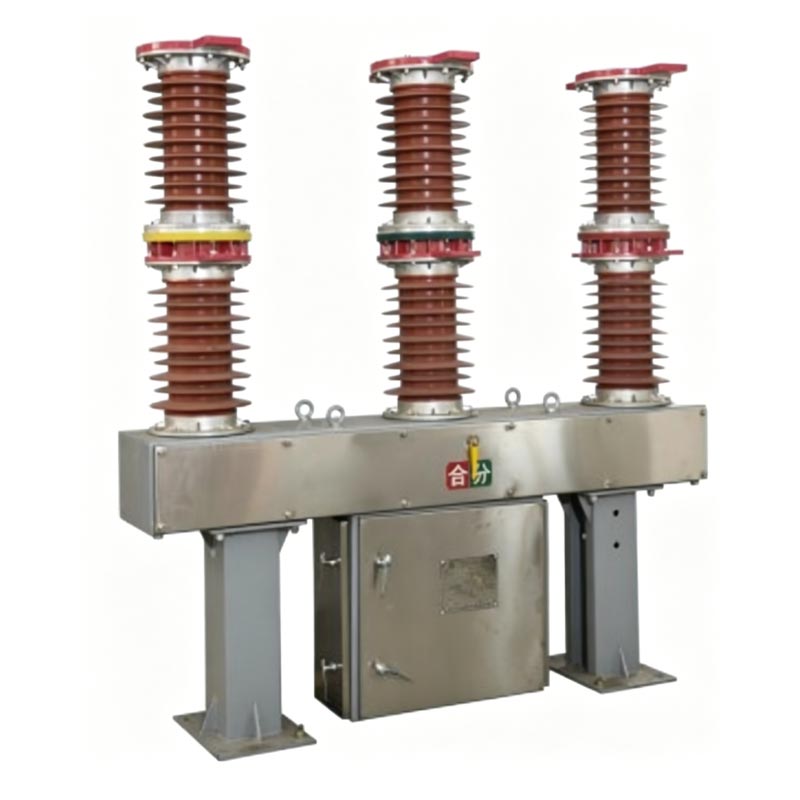

Зовнішній вакуумний вимикач Usune Zw7-40.5 - це зовнішній високовольтний вакуумний вимикач, що підходить для 50 Гц трифазний змінний струм, 24-40,5 кВ системи передачі та розподілу електроенергії, які в основному використовуються для керування системою, захисту, секціонування та перемикання батарей конденсаторів. При використанні в поєднанні з повторним вмиканням він забезпечує інтелектуальне сегментування контроль повторного вмикання енергосистеми; він підтримує пружинні або електромагнітні робочі механізми, має стабільну механічну дію продуктивність і відсутність ризику пожежі чи вибуху; він відповідає вимогам GB1984-1989 "Автоматичні вимикачі високої напруги змінного струму" та Стандарти IEC56, IEC62271-100 "Автоматичні вимикачі змінного струму високої напруги".
1. Відмінна ефективність розриву: використовується технологія вакуумного дугового гасіння, що призводить до сильного розриву
ємність, довгий електричний термін служби та механічний термін служби до 10 000 циклів.
2. Необслуговуваний і надійний: проста конструкція, яка не потребує регулярного обслуговування та має тривалий термін служби.
3. Відмінна ізоляція та ефективність захисту від забруднення: сильна зовнішня ізоляційна продуктивність і видатні
здатність проти забруднення.
4. Гнучка інтелектуальна конфігурація: може бути оснащений вбудованим трансформатором струму (точність до 0,2 S
клас) для вимірювання та захисту трифазного з’єднання.
5. Широка сумісність робочих механізмів: можливість адаптації до пружинних або електромагнітних робочих механізмів, що дозволяє
часта і надійна робота.

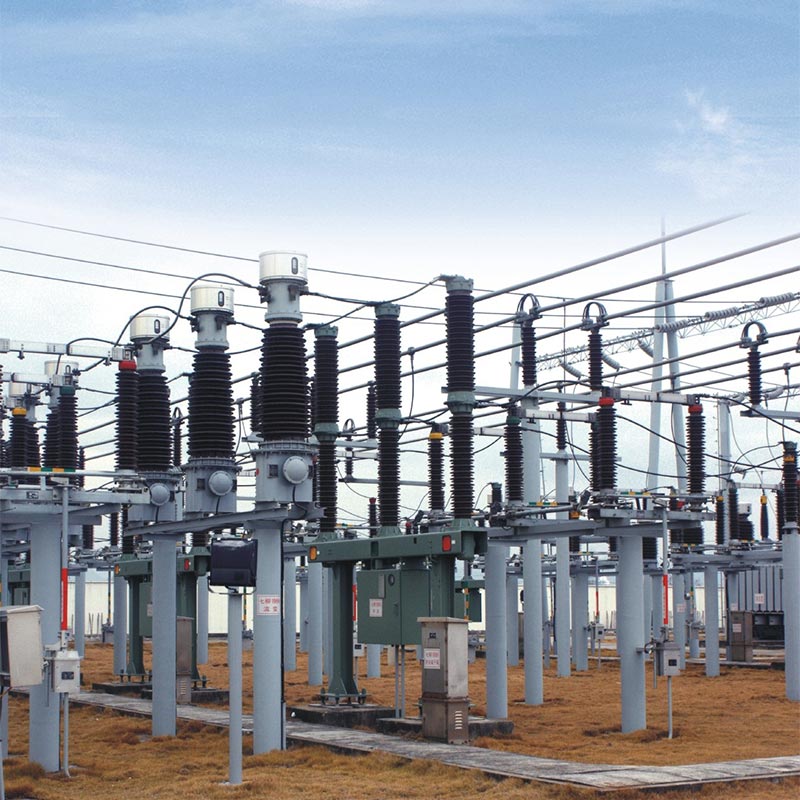

1. Лінії передачі та розподілу та підстанції 24-40,5 кВ
2. Проекти реконструкції та розширення міських і сільських електромереж
3. Вітрові електростанції, сонячні електростанції та промислові енергетичні системи
4. Застосування для комутації батарей конденсаторів і вимикачів
5. Прибережні, високогірні та сильно забруднені території
1. Назва проекту: Проект підключення вітрової електростанції 35 кВ до мережі в Північному Китаї
2. Клієнт: State Grid Hebei Electric Power Co., Ltd.
3. Передумови проекту: Ця вітроелектростанція розташована в прибережній зоні з високою вологістю, сильними бризками солі та часті грози. Його вихідна лінія 35 кВ потребує надійних автоматичних вимикачів для контролю несправностей операції ізоляції та автоматичного повторного вмикання.
4. Рішення: Uxin Electric надала 12 комплектів зовнішніх вакуумних вимикачів Zw7-40.5, оснащених пружинні механізми та вбудовані трансформатори струму класу 0,2S.
5. Досягнення програми
- Стабільна робота протягом понад 5 років у середовищі з високою вологістю та високим вмістом соляних бризок
- 100% успіх у 187 операціях короткого замикання
- Інтелектуальна функція повторного вмикання скорочує час відключення електроенергії на 85%
- Конструкція, що не потребує технічного обслуговування, знижує річні витрати на експлуатацію та обслуговування на 60%
6. Відгуки клієнтів
«Зовнішній вакуумний вимикач Usune Zw7-40.5 продемонстрував надзвичайно надійну роботу в наших прибережних ВЕС. Його ефективність запобігання забрудненню та функції інтелектуального захисту значно покращилися стабільність мережі». – Керівник проекту, State Grid Hebei Electric Power Co., Ltd.
| Пункт | одиниця | Параметри | |
| Номінальна напруга | кВ | 40.5 | |
| Номінальний рівень ізоляції | 1 хв. Витримувана напруга живлення | кВ | 95 |
| Витримка імпульсу блискавки (пікове значення) | кВ | 185 | |
| Номінальний струм | A | 630/1000/1250/1600/2000 | |
| Номінальний струм короткого замикання | кА | 12,5/16/20/25/31,5 | |
| Номінальна послідовність дій | 0-0,3s-C0-180s-0 | ||
| Час розриву для номінального струму короткого розриву | Часи | 12 | |
| Номінальний струм короткого замикання та закриття (піковий) | кА | 50/63/80 | |
| Номінальний піковий струм | кА | 50/63/80 | |
| Номінальний короткочасний струм | кА | 20/25/31.5 | |
| Номінальна тривалість короткого замикання | s | 4 | |
| Середня швидкість вимкнення | РС | 1,5 ± 0,20 | |
| Середня швидкість включення | РС | 0,7 ± 0,2 | |
| Час відмов увімкнення контракту | РС | ≤ 2 | |
| Різниця в часі трифазної синхронності вмикання/вимкнення | РС | ≤ 2 | |
| Час включення | РС | ≤ 150 | |
| Час відключення | РС | ≤ 70 | |
| Механічне життя | Часи | 10000 | |
| Номінальна робоча напруга та номінальна напруга допоміжного кола | V | DC/AC110,220 | |
| Опір постійного струму кожної фази контуру (не включає вимірювальні трансформатори) | мкОм | ≤ 50 | |
| Кожна фаза контуру постійного струму має опір | мм | 3 | |
A: Можна використовувати механізми з пружинним або електромагнітним приводом. Пружинні механізми пропонують високу надійність і низькі витрати на обслуговування, що робить їх придатними для більшості зовнішніх застосувань.
A: Так. Коефіцієнт струму і клас точності (0,2S/0,5/10P10) необхідно вказувати при замовленні.
A: За нормального використання період без обслуговування становить 10-15 років. Рекомендується візуальний огляд кожні 2 роки, і незначний механічний огляд кожні 5 років.
Зовнішній вакуумний вимикач Usune Zw7-40.5 поєднує в собі передову вакуумну технологію, надійну конструкцію та інтелектуальні функції. Як надійний китайський постачальник, Usune Electric постійно забезпечує високу якість і високопродуктивні продукти, що робить їх ідеальним вибором для сучасних енергосистем, які вимагають надійності, безпеки та низькі витрати протягом життєвого циклу.
