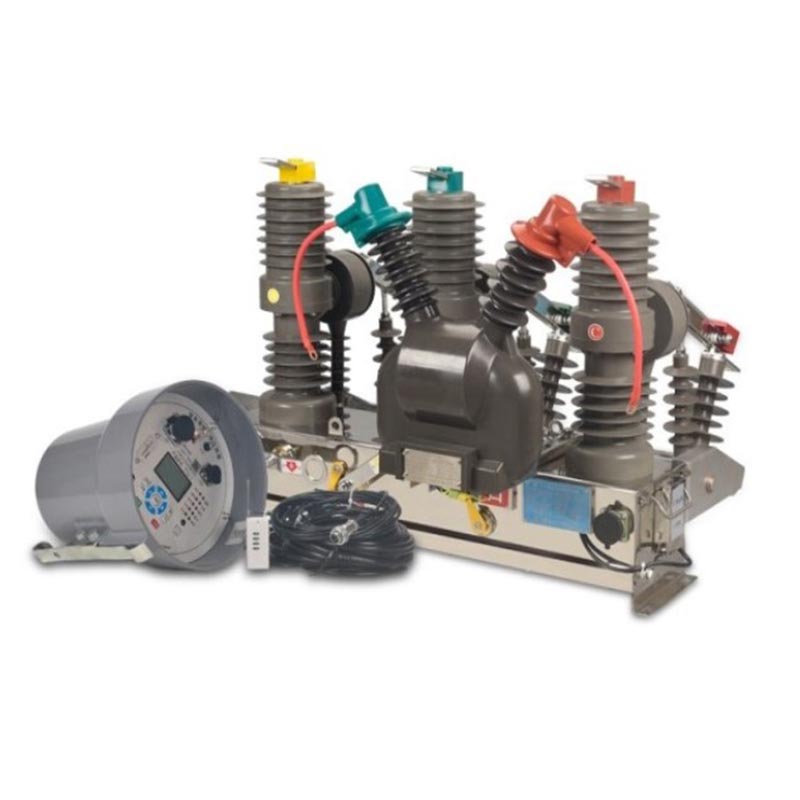

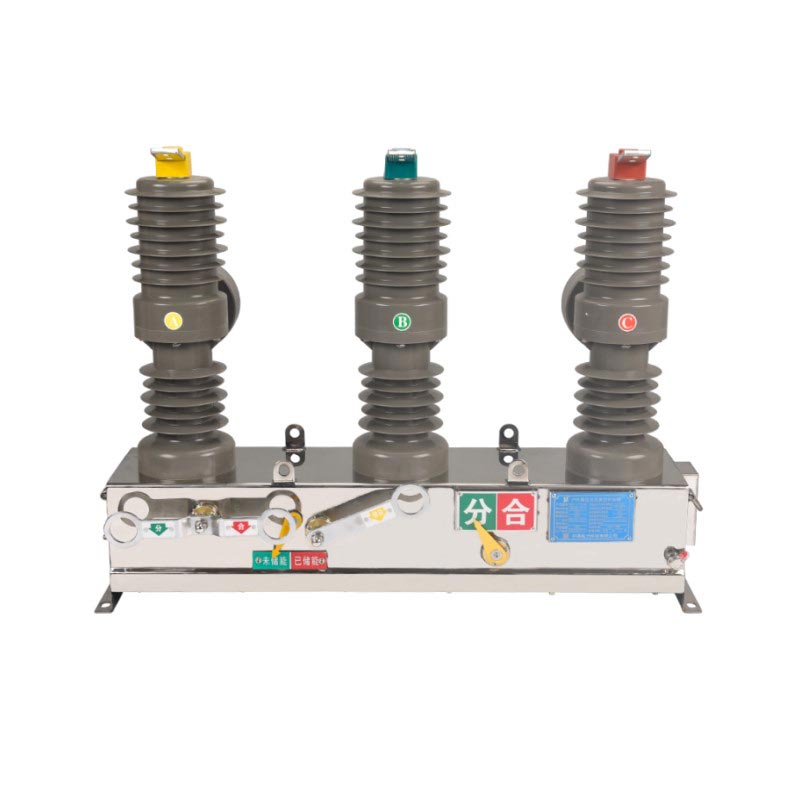

Вакуумний автоматичний вимикач Usune ZW32-12 11 кВ, встановлений на стовпі, — це вакуумний вимикач для зовнішнього монтажу на стовпі спеціально розроблений для систем розподілу електроенергії 10–12 кВ. У ньому використовується високонадійний вакуумний переривник дуга гасіння, точне і безпечне вмикання і вимикання різних струмів. Його міцна механічна конструкція підтримує часто працює і підходить для сценаріїв, що вимагають повторних перемикань.
- Номінальна напруга: 12 кВ (сумісний із системами 10 кВ/11 кВ)
- Частота: 50/60 Гц
- Кількість фаз: Трифазний змінний струм
- Ізоляція: Матеріали, стійкі до старіння та корозії для зовнішнього використання
- Спосіб роботи: ручний/електричний, сумісний з інтелектуальними контролерами
- Швидка швидкість гасіння вакуумної дуги, короткий час відключення та висока стабільність роботи;
- Відмінна вимикаюча здатність при короткому замиканні, ефективний захист ліній і обладнання;
- Довгий механічний і електричний термін служби, підходить для сценаріїв частої експлуатації.

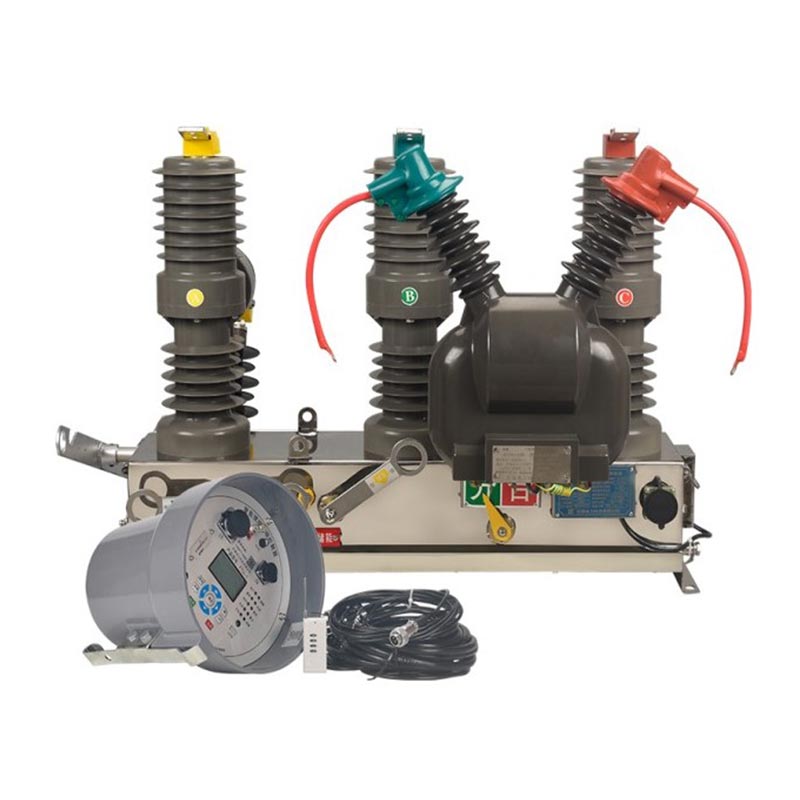

У поєднанні з інтелектуальним контролером Usune він може формувати автоматичне повторне вмикання, реалізуючи:
- Дистанційне керування: дистанційне відкриття та закриття диспетчерським центром;
- Телеметрія: моніторинг даних про струм, напругу, потужність і енергію в реальному часі;
- Дистанційна сигналізація: активне повідомлення про стан обладнання, інформацію про тривогу та несправності;
- Дистанційне налаштування: онлайн-налаштування та зміна параметрів захисту.
- Повністю закритий клас захисту IP54+, захист від пилу, дощу та конденсації;
- Стабільна робота в середовищах від -40 ℃ до +70 ℃, стійкість до сольових бризок, вологи та забруднення;
- Компактна конструкція, монтується на стовпі, проста в установці та потребує мінімального обслуговування.
Проект модернізації сільської електромережі в провінції Аньхой, Китай
Часті перехідні несправності (удари блискавки, контакт з деревами) у сільських електромережах, повільна швидкість ізоляції несправності та високий ризик масштабних відключень електроенергії.
Розгорніть 120 реклоузерів Usune ZW32-12 з інтелектуальними контролерами як реклоузерів на стовпах для повітряних ліній 10 кВ.
- Ізоляція несправності: автоматичне відключення протягом 50 мс для несправностей короткого замикання, відновлення живлення протягом 1 хвилини для
недефектні ділянки;
- Усунення тимчасових несправностей: автоматичне повторне вмикання усуває 85% тимчасових відключень електроенергії;
- Віддалене керування: функції «Four Remote» зменшують навантаження на перевірку на місці на 60% і покращують відправлення
ефективність на 70%;
- Надійність: після більш ніж двох років експлуатації середній час напрацювання на відмову (MTBF) становить >85 000 годин без серйозних несправностей, покращуючи надійність електропостачання для понад 30 000 сільських користувачів.
| Пункт | одиниця | Параметри | ||
| Номінальна напруга | кВ | 12 | ||
| Номінальний рівень ізоляції | 1 хв. Витримувана напруга живлення | Сухий тест | кВ | 42；48 |
| Мокрий тест | 34 | |||
| Витримка імпульсу блискавки (пікове значення) | 75；85 | |||
| Номінальна частота | Гц | 50 | ||
| Номінальний струм | A | 630 | ||
| Номінальний струм короткого замикання | кА | 12,5/16/20 | ||
| Номінальний струм короткого замикання та закриття (піковий) | кА | 50 | ||
| Номінальний піковий струм | кА | 50 | ||
| 4S 4s Номінальний короткочасний струм | кА | 20 | ||
| Номінальна послідовність дій | 0-0,3s-C0-180s-0 | |||
| Час закритого гальма/Час розривного клапана | РС | 25~50/15~50 | ||
| Час розриву для номінального струму короткого розриву | Часи | 30 | ||
| Термін служби машини | Часи | 10000 | ||
| Витримувана напруга ланцюга керування та допоміжного ланцюга 1 хв | V | 2000 | ||
| Номінальна робоча напруга та номінальна напруга допоміжного кола | V | DC220/AC220 | ||
| Розчіплювач перевантаження по струму | Номінальний струм | A | 5 | |
| Відключення поточної правдивості | % | ±10 | ||
A: Його вакуумний переривник має низький контактний знос і тривалий електричний термін служби; його точний пружинний робочий механізм має високу механічну стабільність (кількість механічних операцій ≥10 000 разів); його матеріали та структура стійкий до втоми, зберігаючи стабільну продуктивність під час повторних операцій, що робить його придатним для частих сценарії комутації, такі як конденсаторні батареї та промислові лінії.
A: Підключіть ZW32-12 до контролера Usune FTU через RS-485 або бездротове (4G/LoRa). Контролер збирає пристрій даних, спілкується з головною станцією та виконує дистанційні команди, таким чином досягаючи дистанційного керування, телеметрія в режимі реального часу, дистанційна сигналізація стану та функції онлайн-дистанційного налаштування.
A: Цей продукт практично не потребує обслуговування. Рекомендуються регулярні перевірки:
- Кожні 1-2 роки: перевіряйте ущільнювачі, кріплення та якість ізоляції;
- Кожні 2-3 роки: Перевірте цілісність вакуумного переривника та виміряйте контактний опір;
- Кожні 5 років: виконуйте комплексне калібрування механічних та електричних характеристик. Usune забезпечує
довічна технічна підтримка та послуги навчання.
Вакуумний автоматичний вимикач Usune ZW32-12 11 кВ, встановлений на стовпі, поєднує в собі чудову продуктивність, інтелектуальну роботу, і довговічність. Як провідний виробник у Китаї, Usune забезпечує надійну якість продукції, адаптуючись до міських умов сільські електромережі, промислові парки та нові енергетичні системи, що робить його кращим обладнанням у сучасній енергетиці поле розподілу. Завдяки своєму зрілому досвіду польового застосування та комплексній технічній підтримці Usune має стати надійним постачальником і виробником у секторі глобальної енергетичної інфраструктури.
