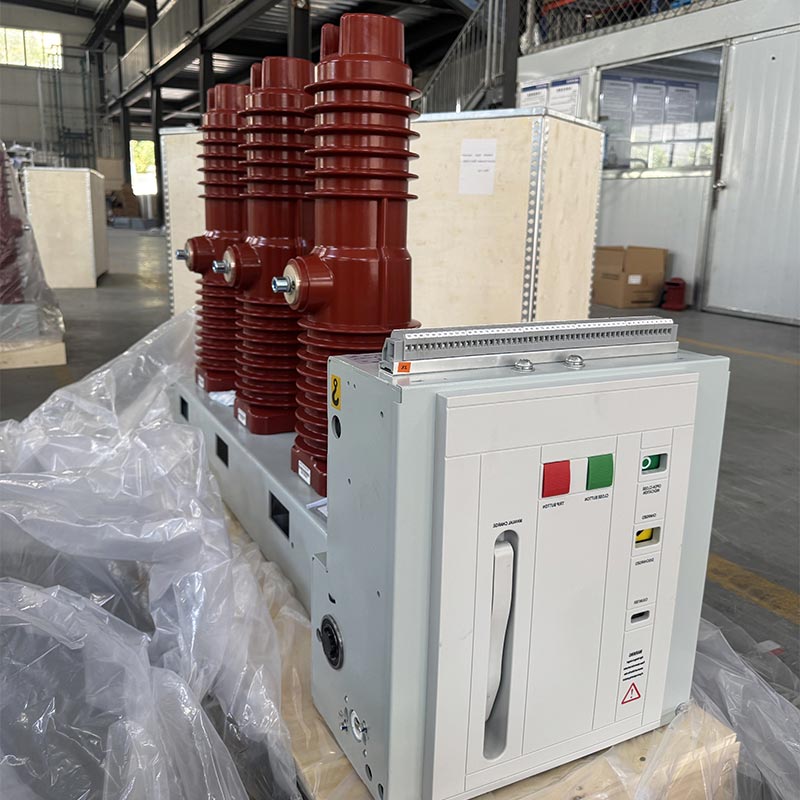

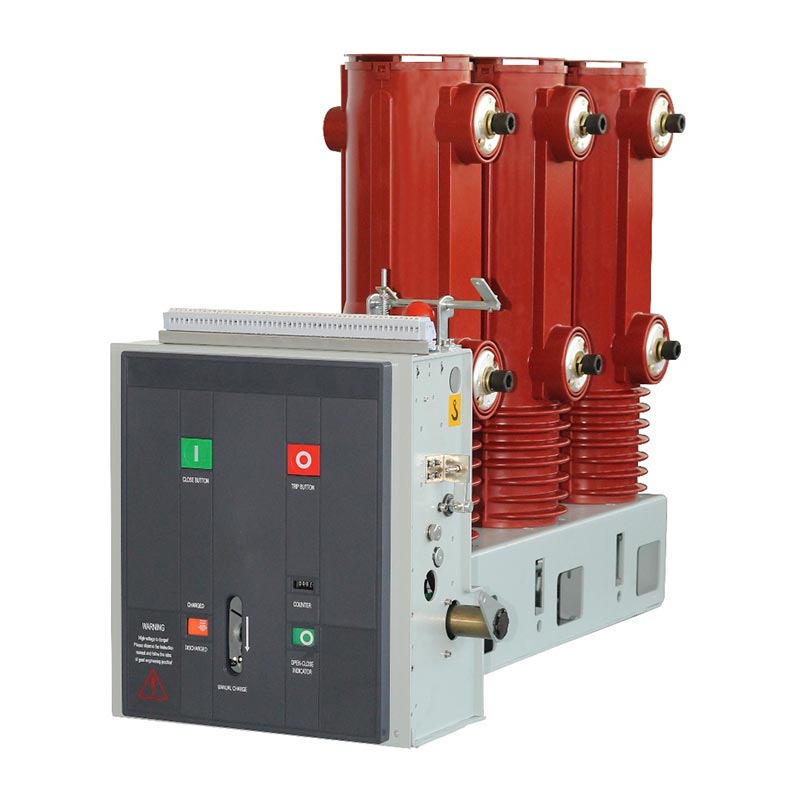

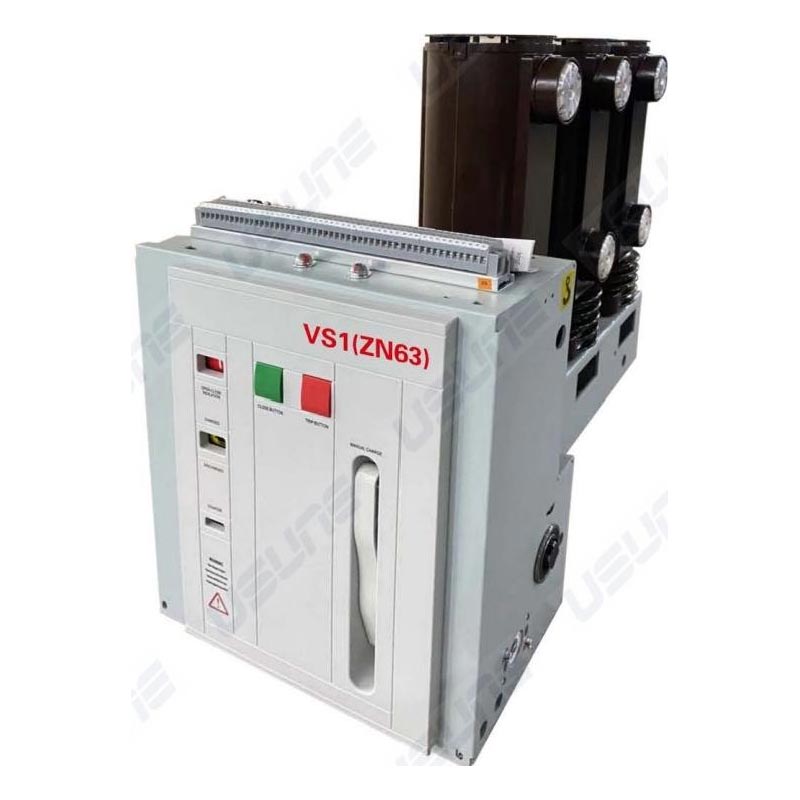

Внутрішній вакуумний вимикач, встановлений збоку

Внутрішній вакуумний вимикач Usune з боковим монтажем — це фіксований високовольтний розподільний пристрій, який переважно використовується в стаціонарних розподільні пристрої. Його можна використовувати самостійно або інтегрувати в кільцеві мережеві системи живлення, коробчасті трансформатори, і різні нестандартні системи електропостачання. Його основна перевага полягає в технології вакуумного дугового гасіння, уникаючи забруднення та пошкоджень, спричинених традиційними засобами для гасіння дуги, ефективно покращуючи джерело живлення безпека та стабільність. Цей продукт незалежно розроблено та виготовлено на заводі Усуне, зі зрілим виробничі процеси та суворий контроль якості, що забезпечує стабільну та надійну роботу в різних складних умовах умови.

Стандарти продукту та повноваження Щоб забезпечити надійність продукту та відповідність вимогам, пилосос Usune для приміщень із бічним монтажем Автоматичний вимикач суворо дотримується авторитетних вітчизняних і міжнародних стандартів, включаючи GB/T1984-2014 "Високий Автоматичні вимикачі напруги", JB3855-1996 "Вакуумні вимикачі внутрішньої високої напруги 3,6~40,5 кВ" і DL/T403-2000 «Технічні умови замовлення вакуумних вимикачів 12~40,5 кВ» і відповідає відповідним вимогам IEC62271-100:2008. Кожен виріб проходить сувору заводську перевірку перед тим, як залишити фабрику, а також всі технічні Параметри відповідають вимогам дизайну, демонструючи прихильність Usune до якості продукції та забезпечення безпечного використання для користувачів.

Операційне середовище та можливість застосування

Внутрішній вакуумний вимикач з боковим монтажем добре адаптується до різних середовищ і підходить для такі умови експлуатації в приміщенні:

1. Температура навколишнього середовища: максимум +40 ℃, мінімум -15 ℃
2. Вологість навколишнього середовища: середньодобова відносна вологість ≤95%, середньомісячна ≤90%; середньодобовий тиск пари ≤22×10⁻³MPa, середньомісячне значення ≤1,8×10⁻³MPa
3. Висота: не більше 1000 м
4. Сейсмічна інтенсивність: не перевищує 8 градусів
5. Атмосферне середовище: без значної кількості пилу, диму, корозійних і легкозаймистих газів, парів або сольових туманів забруднення.

Примітка. Якщо фактичне робоче середовище перевищує наведені вище нормальні вимоги, зверніться до професійний виробник Usune, щоб налаштувати відповідне рішення продукту.

Будова і функції

1. Загальна структура

Внутрішній вакуумний вимикач, встановлений збоку, має робочий механізм і дугогасна камера. Основний провідний ланцюг - трифазний підлогового типу. Вакуумний переривник встановлюється поздовжньо в трубчастий ізоляційний циліндр, виготовлений за допомогою процесу APG з епоксидної смоли. Це забезпечує чудову ефективність проти розтікання, значно зменшуючи накопичення пилу на поверхні переривника, запобігання впливу зовнішніх факторів на його роботу та забезпечення високих ізоляційних характеристик навіть у вологих умовах сильно забруднене середовище.

2. Будова робочого механізму

Механізм керування являє собою плоский пружинний механізм, що підтримує ручне та електричне накопичення енергії. The робочий двигун встановлено в передній шафі переривника. Кабінет розділений на п'ять вузлів простори чотирма проміжними перегородками, що містять компоненти накопичення енергії, передачі, відключення та буфера відповідно. Продукт об’єднує переривник і робочий механізм в єдину конструкцію, забезпечуючи високу якість ступінь узгодженості між роботою механізму і відкриттям і закриттям переривника вимоги. Це зменшує непотрібні проміжні кроки, знижує споживання енергії та шум, а також покращує експлуатаційна надійність.

Основні характеристики та технічні параметри

Монтаж і введення в експлуатацію

1. Перевірте автоматичний вимикач на наявність пошкоджень. У разі пошкодження негайно припиніть використання.
2. Видалити забруднення (особливо з ізоляційної поверхні). Забруднювачі, що утворюються під час транспортування або зберігання може вплинути на теплоізоляційні властивості продукту.
3. Увімкніть автоматичний вимикач вручну для накопичення енергії та виконання операцій замикання/розмикання за потреби, спостерігаючи за станом зберігання енергії та індикаторами положення закриття/відкриття в нормі.
4. Увімкніть автоматичний вимикач для накопичення енергії та виконання операцій замикання/розмикання, використовуючи робочу потужність живлення, перевіряючи стан зберігання енергії та індикатори положення в нормі.

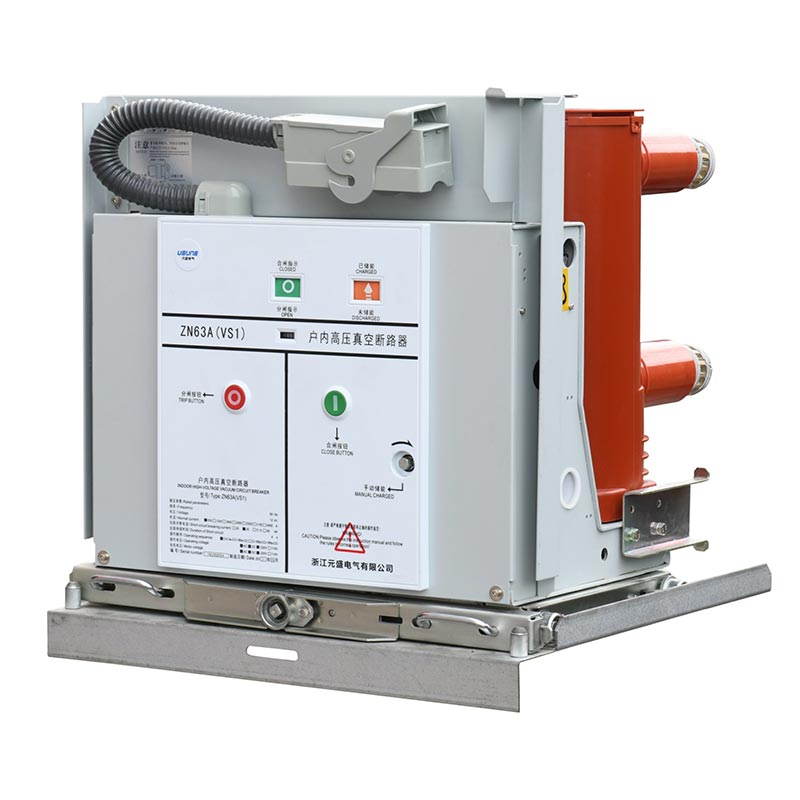

5. Робота автоматичного вимикача з ручним візком: вставте рукоятку в штовхаючий отвір, поверніть за годинниковою стрілкою, щоб вперед і проти годинникової стрілки, щоб втягнути, із загальним ходом штовхання 300±3 мм; у відкритому положенні плавно перемістіть його в робоче або тестове положення, обертаючи рукоятку 30 разів на середній швидкості, поки не почуєте звук «клацання», вказуючи, що він у положенні (не застосовуйте надмірну силу, щоб не пошкодити штовхаючий механізм). У цей час, відповідні індикатори положення (S8, S9) будуть активовані.

Примітка. У разі використання замикаючого блокувального пристрою для його розблокування необхідно підключити джерело живлення блокувального кола перед закриттям; під час розпакування дотримуйтеся вимог до упаковки, піднявши коліно автоматичного вимикача забезпечити навантаження на нижній вихідний важіль, уникаючи сильних ударів і вібрації; зніміть підйомний пристрій як перед тим, як помістити його в шафу.

Практичний приклад застосування в реальному світі

Випадок: великий індустріальний парк у Південному Китаї придбав 50 вакуумних вимикачів Usune для внутрішнього монтажу збоку (модель ВС1-12/1250-25) для системи розподілу електроенергії виробничого цеху. У парку працює кілька виробничих ліній по черзі, вимагаючи частих перемикань живлення та високої надійності при перериванні струму короткого замикання. Оскільки монтаж і введення в експлуатацію в 2024 році, продукти стабільно працювали 12 місяців поспіль без збоїв, ефективний захист і контроль енергосистеми, скорочення часу простою обладнання та покращення парку ефективність виробництва. Як місцевий китайський постачальник, Usune надав повні інструкції зі встановлення на місці та післяпродажне технічне обслуговування, заслуживши високу оцінку від клієнта.

FAQ

Q1: Що робити, якщо фактичне робоче середовище автоматичного вимикача перевищує нормальні вимоги?

A1: Якщо температура навколишнього середовища, вологість, висота тощо перевищують нормальні вимоги, зверніться до виробник, Усуне, негайно. Професійна технічна команда проведе опитування на місці та налаштує a рішення продукту, адаптоване до особливого середовища для забезпечення стабільної роботи автоматичного вимикача в особливих умовах умови. Як відповідальний постачальник, Usune прагне надавати індивідуальні рішення для кожного клієнта.

Q2: Як обслуговувати внутрішній вакуумний вимикач Usune, що монтується збоку, щоб продовжити термін його служби?

A2: Регулярне технічне обслуговування в основному включає три пункти: По-перше, регулярно очищайте поверхню ізоляції, щоб запобігти забрудненню накопичення від впливу на характеристики ізоляції; по-друге, регулярно перевіряйте стан зберігання енергії, індикатори відкриття/закриття та проводка, щоб переконатися у відсутності ослаблення та пошкодження; по-третє, проводять ручні та електричні робочі випробування кожні 6 місяців для перевірки гнучкості та надійності робочого механізму. Крім того, Завод надає детальний посібник з технічного обслуговування та інструкції після продажу, щоб допомогти користувачам підтримувати продукт науково.
