Внутрішній вакуумний вимикач HV

Вакуумний вимикач HV Indoor Circuit Breaker – це трипозиційний вакуумний вимикач високої напруги для внутрішнього використання, позиціонований як «безпечний, надійний, ефективний, не потребує обслуговування та адаптований до всіх сценаріїв». Він підходить для потужності 3,6-12 кВ системи, що усувають больові точки традиційних автоматичних вимикачів і служать основним блоком захисту для живлення сітки та промислове обладнання.

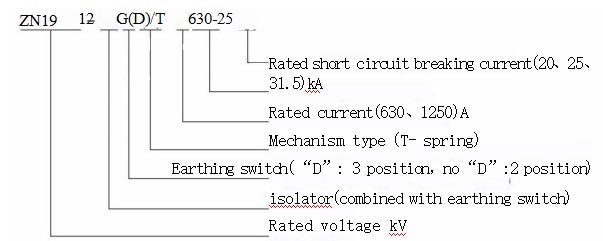

Код і значення товару

Примітка. Якщо вимикач заземлення відсутній, робочий вал заземлення діє як блокуючий вал, а розміри залишаються незмінними.

Основні переваги

1. Чудова електромеханічна продуктивність і довгий термін служби

Стабільна механічна структура та відмінні електричні характеристики. Механічний ресурс досягає 3000 циклів роз'єднувачі, 10000 циклів для автоматичних вимикачів і 3000 циклів для заземлювальних вимикачів. Головний контур використовує твердотільні вбудовані стовпи, покращуючи адаптивність до навколишнього середовища та надійність ізоляції, досягаючи необслуговувана робота та зниження витрат на обслуговування.

2. Модульна конструкція та зручна експлуатація

Модульна рама об’єднує кілька основних компонентів, досягаючи мініатюрного дизайну. Робочий механізм може замінювати та обслуговувати незалежно, підтримуючи ручне керування, накопичення енергії змінного/постійного струму та дистанційне керування, адаптація до різних операційних потреб і підвищення ефективності.

3. Численні засоби захисту для запобігання неправильній роботі

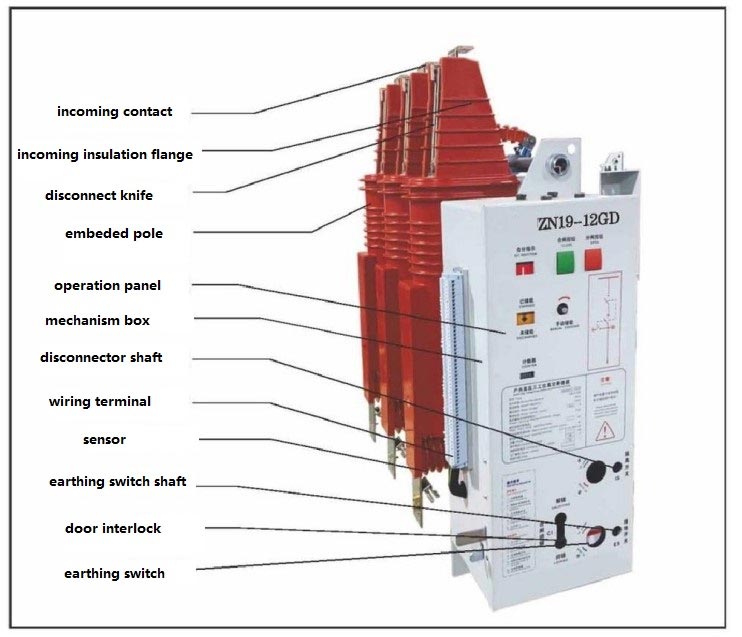

Внутрішній вакуумний вимикач HV оснащений комплексними електромеханічними пристроями блокування. The роз’єднувач має видимий розрив після спрацьовування, дверцята шафи заблоковані заземлювачем, а вихідна лінія оснащена безконтактним датчиком-індикатором живої лінії, що всебічно забезпечує працездатність і безпека обладнання.

4. Різноманітність застосувань

Він адаптується до різних типів шаф і може бути встановлений як у прямому, так і в зворотному напрямках. Підходить для різних навантажень, це особливо підходить для сценаріїв, пов’язаних із частою роботою та кількома струмами короткого замикання переривання, задоволення різноманітних потреб у розподілі електроенергії.

Основні технічні параметри

Випадок застосування в реальному світі

Практична ефективність продукту перевіряється на прикладі промислового та гірничодобувного підприємства середнього розміру у східному Китаї. значення: система розподілу електроенергії 10 кВ підприємства спочатку використовувала традиційні масляні вимикачі, які постраждали від великих втрат, складного обслуговування та високого відсотка відмов (8%). Після заміни несправної схеми на ВН Внутрішній вакуумний вимикач у 2023 році, було досягнуто роботи без обслуговування, заощадивши 30 000 юанів на щорічному технічному обслуговуванні витрати, зниження споживання енергії на 68%, зниження частоти відмов нижче 1% і забезпечення стабільної роботи протягом 18 місяців без збоїв. Це повністю демонструє цінність продукту в «зниженні витрат, підвищенні ефективності та безпеки», демонструючи професійні здібності Usune як постачальника.

Інструкції з використання та обслуговування продукту

1. Застосовні умови експлуатації

Внутрішній вакуумний вимикач HV підходить для внутрішнього середовища з висотою ≤1000 м, сейсмічної інтенсивністю ≤8 градусів, без вибухової корозії чи сильної вібрації, із середньодобовою вологістю <95% і середньомісячною вологістю вологість <90%. Для висот понад 1000 м під час вибору потрібні професійні розрахунки.

2. Робочі процедури

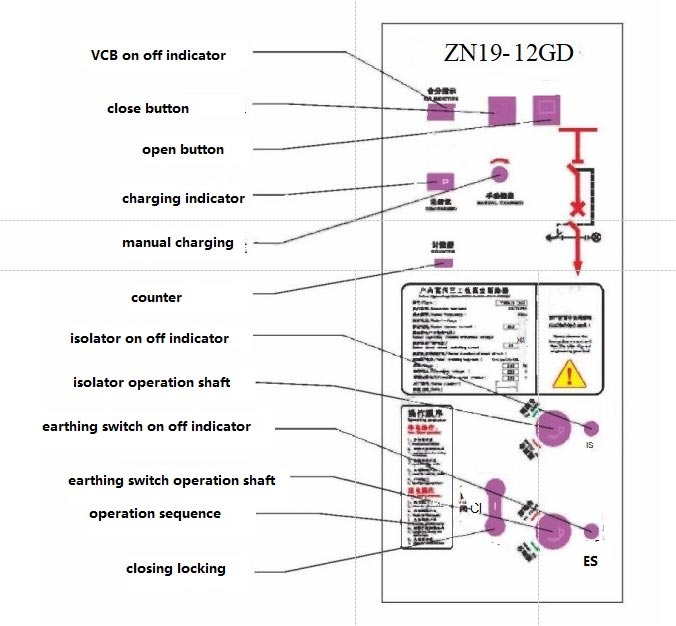

Підтримує ручне та електричне керування: для ручного керування потрібна спеціальна ручка накопичувача енергії зберігання перед замиканням і розмиканням вимикача; електрична робота вимагає підключення до вторинної джерела живлення живлення, накопичення енергії та керування за допомогою кнопок керування. Ізолюючий вимикач відкривається за годинниковою стрілкою і закривається проти годинникової стрілки. Дверцята шафи та вимикач заземлення заблоковані для безпеки.

3. Вимоги до технічного обслуговування

Весь агрегат не вимагає обслуговування; вакуумний переривник слід перевіряти лише за наявності зовнішніх пошкоджень підозрюваний. Робочий механізм вимагає регулярного огляду, а зовнішню поверхню слід очищати через 5 років експлуатації або після технічного обслуговування. Технічне обслуговування повинно проводитися кваліфікованим персоналом; допоміжне джерело живлення слід спочатку відключити.

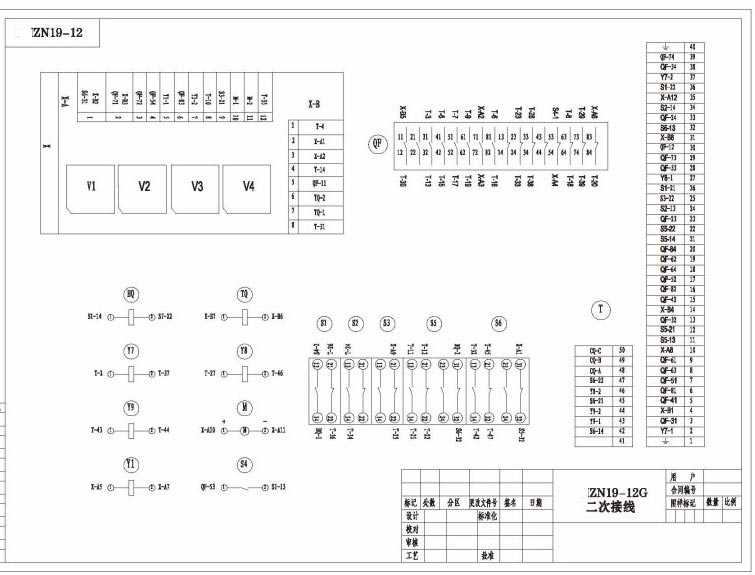

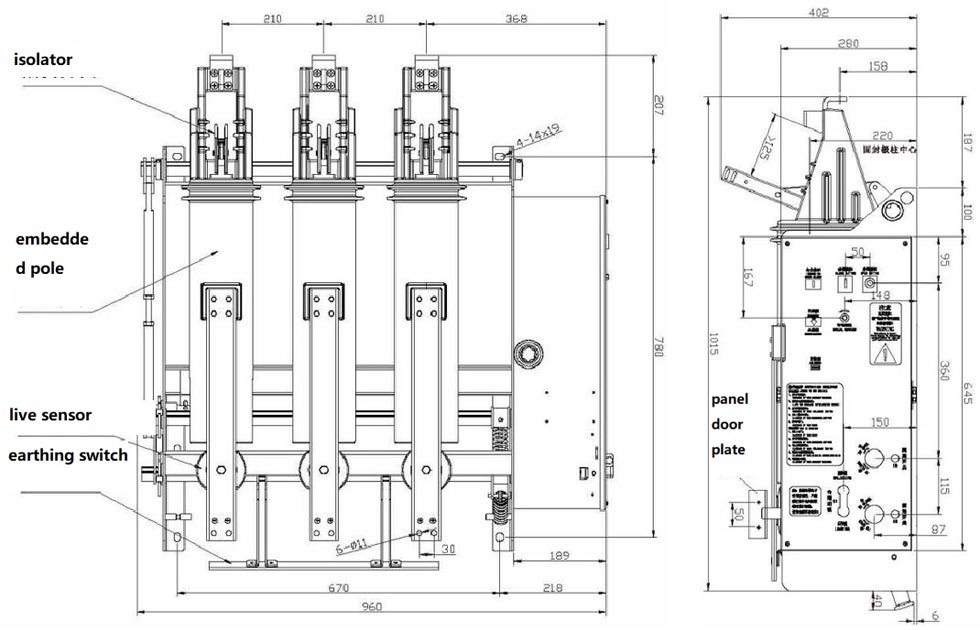

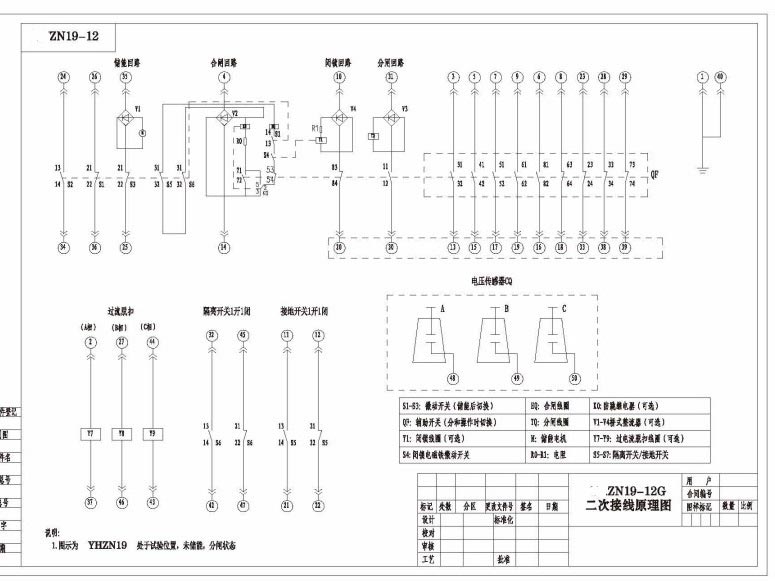

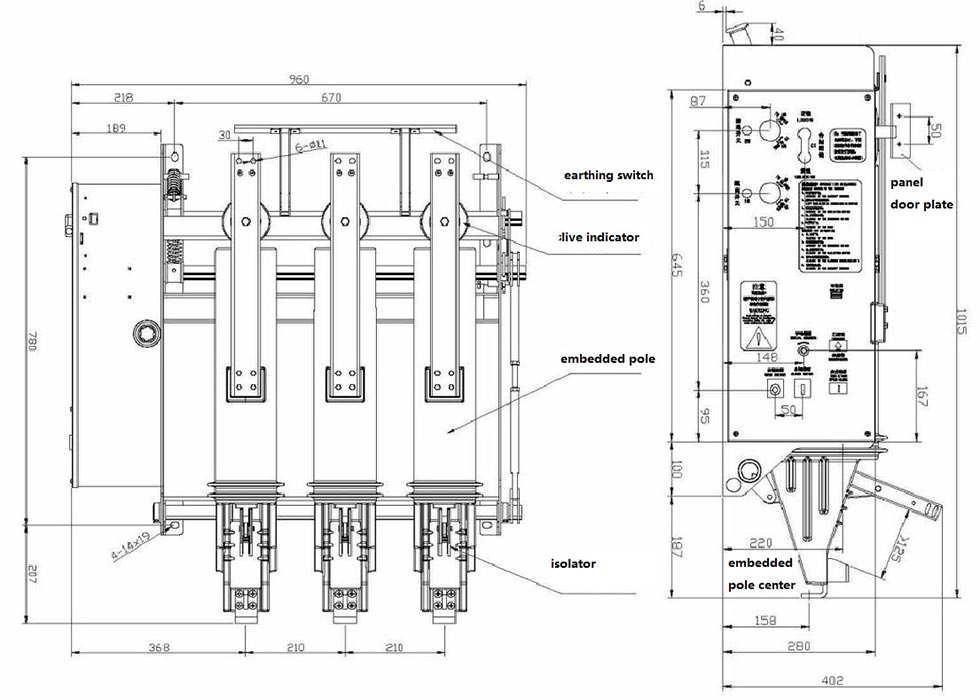

Зовнішні розміри та схема підключення

Установка інверсійна ЗН19-12ГД/(1250)-(31,5).

ЗН19-12ГД/(1250)-(31,5) звичайний монтаж

Гарантія бренду та переваги партнерства

Як професійний виробник, Usune має сучасну фабрику. Наш вакуумний вимикач високої напруги для приміщень піддається випробуванню суворі випробування продуктивності та механічного обкатки перед виходом із заводу; упаковка і транспортування є стандартизовані, щоб забезпечити надходження обладнання в хорошому стані. Як високоякісний внутрішній постачальник у Китаї, Usune надає індивідуальні рішення, комплексне післяпродажне обслуговування та швидку доставку. Наша продукція експортується за кордон, що робить нас кращим вибором у галузі за нашу високу якість, і ми постійно надаємо користувачам надійні рішення з розподілу електроенергії.
