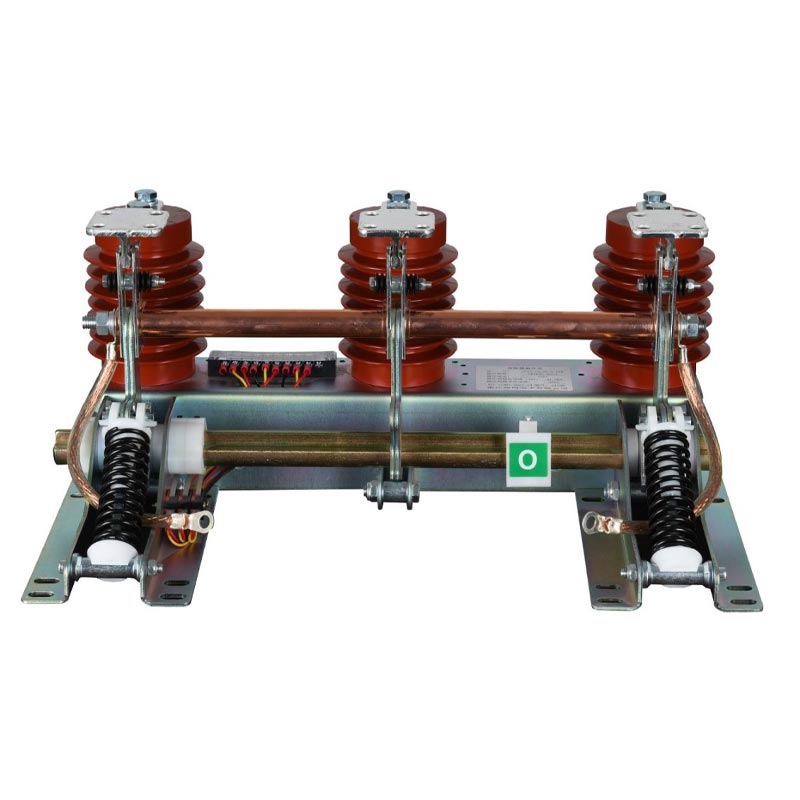

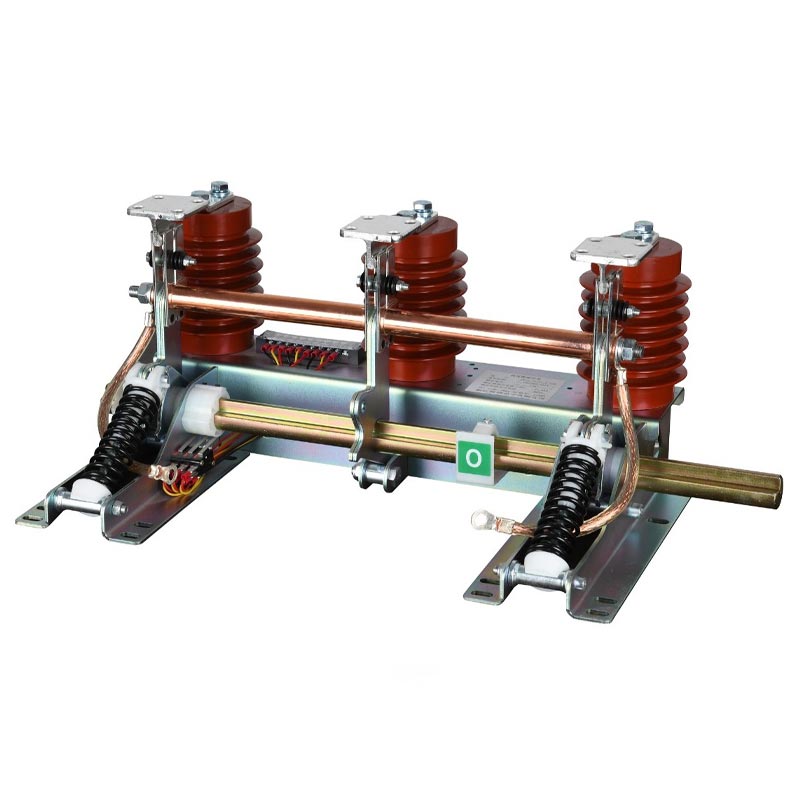

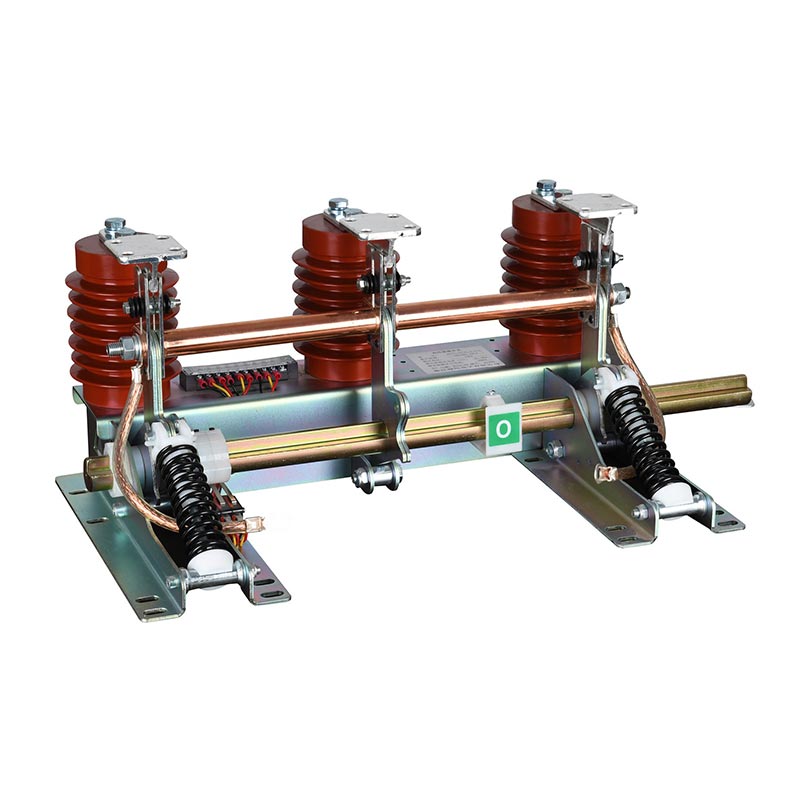

Заземлювач Jn15

Заземлювач Usune Jn15 підходить для систем живлення змінного струму на 12 кВ і нижче 50 Гц. Спеціально розроблений для схеми безпечне заземлення, його можна використовувати з різними високовольтними розподільними пристроями для забезпечення критичного захисту від заземлення під час технічне обслуговування обладнання або відключення електроенергії. Надійно скидаючи залишкову напругу та витримуючи струми короткого замикання, це забезпечує безпеку обслуговуючого персоналу та електрообладнання.

Як професійний виробник, серія продуктів Usune може похвалитися компактною та міцною структурою, що забезпечує стабільну роботу у суворих умовах у приміщенні з високою вологістю, високим рівнем пилу та помірним забрудненням. Повністю відповідає GB1985-89 і міжнародні стандарти IEC129, що забезпечує узгодженість продукту та глобальну застосовність.

Основні технічні параметри

Основні переваги продукту

1. Безпечний і надійний

Заземлювач Jn15 оснащений точним механічним механізмом блокування для запобігання неправильній роботі (наприклад, закриття під напругою); він має чудову стійкість до короткого замикання, здатний витримує короткочасний струм 31,5 кА/4 с і піковий струм 80 кА, зберігаючи структурну цілісність у подія несправності; Високоякісні ізоляційні компоненти забезпечують високу міцність ізоляції, є вологостійкими та стійкий до забруднення та забезпечує стабільну тривалу роботу.

2. Компактний і простий у використанні

Оптимізована компактна конструкція забезпечує гнучку установку в різних високовольтних розподільних пристроях (таких як KYN28 і типи HXGN); чіткі індикатори стану та порти доступу без інструментів полегшують зручну експлуатацію та обслуговування; рухомі частини виготовлені зі стійких до корозії матеріалів і мають точну мастило, що забезпечує безперебійну роботу протягом 2000 циклів.

3. Широка застосовність і відповідність стандартам

Заземлювач Jn15 сумісний із системами 6,6–12 кВ і може підключатися до всіх основних високовольтних систем. розподільні пристрої. Він повністю відповідає стандартам GB1985-89 і IEC129, що робить його придатним для різних проектів як внутрішньому та міжнародному. Він може надійно працювати в приміщенні з температурою від -10 ℃ до +40 ℃, висота ≤1000 м, вологість 95%, рівень забруднення класу II.

4. Фабрична гарантія якості

Заземлювач Jn15 виготовляється на передовій фабриці Usune з використанням автоматизованих виробничих ліній і суворих тестування якості. Кожен продукт проходить динамічні, статичні та ізоляційні випробування перед тим, як залишити фабрику. А професійна команда дослідників і розробників може надати індивідуальні конфігурації на основі конкретної напруги, струму або установки вимоги.

Реальний приклад застосування: Проект міського комерційного комплексу розподілу електроенергії

1. Історія проекту

Комерційний комплекс площею 320 000㎡ у Східному Китаї потребує безпечної та надійної системи розподілу електроенергії 10 кВ, у тому числі вісім високовольтних комутаційних кімнат типу KYN28A-12. Для забезпечення безпеки технічного обслуговування необхідні стабільні заземлювачі і захист системи.

2. Рішення та реалізація

Підрядник вибрав заземлювач Usune Jn15 (загалом 64 одиниці), який відповідає всім вхідним і вихідним лініям і ПТ шафи. Встановлення проводилося відповідно до стандартних процедур, досягаючи механічних та електричних блокування з розподільним пристроєм. Під час введення в експлуатацію, роботи, блокування та короткого замикання витримують випробування всі відповідали дизайну та національним стандартам.

3. Досягнення проекту

- Експлуатаційна безпека: працював без збоїв понад 3 роки, виконавши 18 циклів технічного обслуговування без жодних небезпеки електробезпеки.
- Стабільність системи: успішно витримано 3 несправності короткого замикання без пошкодження обладнання, скорочення відключення електроенергії час відновлення.
- Ефективне технічне обслуговування: чіткі індикатори стану та зручне керування, що скорочує час заземлення для обслуговування приблизно 40%.
- Відгуки клієнтів: "Перемикач Usune JN15-12 надійний і простий у використанні, що має вирішальне значення для загальної безпеки живлення комплекс. Це буде пріоритетний вибір для майбутніх проектів».

Основні технічні параметри

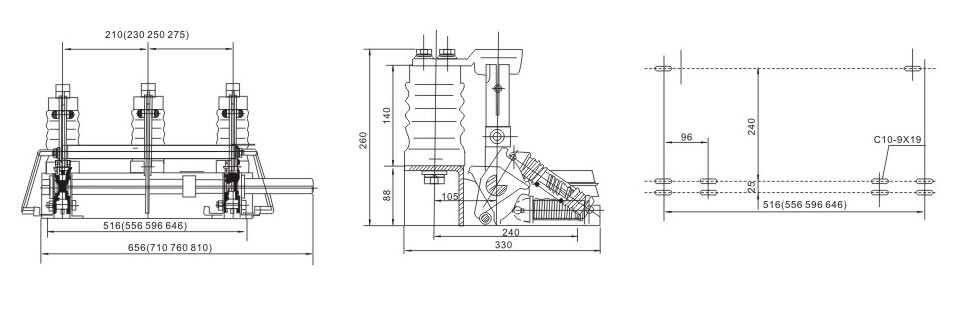

Зовнішні розміри

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

FAQ

Q1: З якими типами розподільних пристроїв може бути сумісний заземлювач Usune Jn15?

A: Сумісний з усіма основними розподільними пристроями високої напруги для приміщень, такими як KYN28A-12, HXGN-12, XGN2-12 тощо, підходить для систем 6,6 кВ/10 кВ/11 кВ/12 кВ і стандартного інтервалу фаз 150 мм/165 мм/210 мм/250 мм; спеціальні шафи можуть можна налаштувати, звернувшись до Usune.

Q2: Яке технічне обслуговування потрібне для вимикача заземлення JN15?

A: Рекомендований план обслуговування:
- Кожні 6 місяців: візуальний огляд, перевірка на знос, корозію, ослаблені з'єднання та умови блокування.
- Щорічно: Експлуатаційна перевірка, перевірка плавності відкривання-закривання та правильності блокування.
- Кожні 5 років: перевірка ефективності, перевірка ізоляції та стійкості до короткого замикання відповідно до стандарти.
- Кожні 2 роки: технічне обслуговування мастила, нанесення мастила на рухомі частини для продовження терміну служби.

Q3: Чи можна використовувати JN15-12 на висоті понад 1000 м або в корозійних середовищах?

A: Стандартні моделі підходять для висот ≤1000 м, класу забруднення II та неагресивних середовищ. для на висоті >1000 м або корозійних середовищах (хімічні речовини, морська сіль), Usune пропонує вдосконалені продукти, включно з посилена ізоляція, антикорозійне покриття та конструкція зниження номінальних характеристик залежно від висоти. Зверніться до нашої технічної команди для індивідуальних рішень.

Висновок

Внутрішні високовольтні заземлювачі серії Usune JN15-12 поєднують у собі безпеку, надійність і універсальність, адаптація до систем живлення 6,6–12 кВ. Вони відповідають світовим стандартам і перевірені в реальних проектах, створюючи їх ідеальний вибір для захисту від заземлення. Як професійний китайський постачальник, Usune надає високоякісні продукти комплексна технічна підтримка різноманітних проектів у розподілі електроенергії, промисловості та торгівлі.
