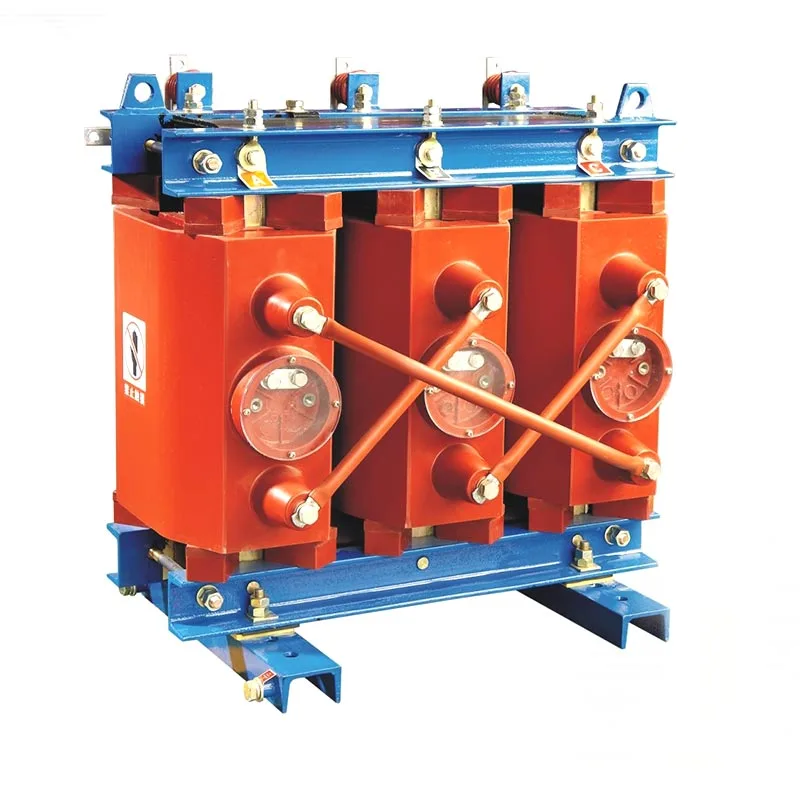

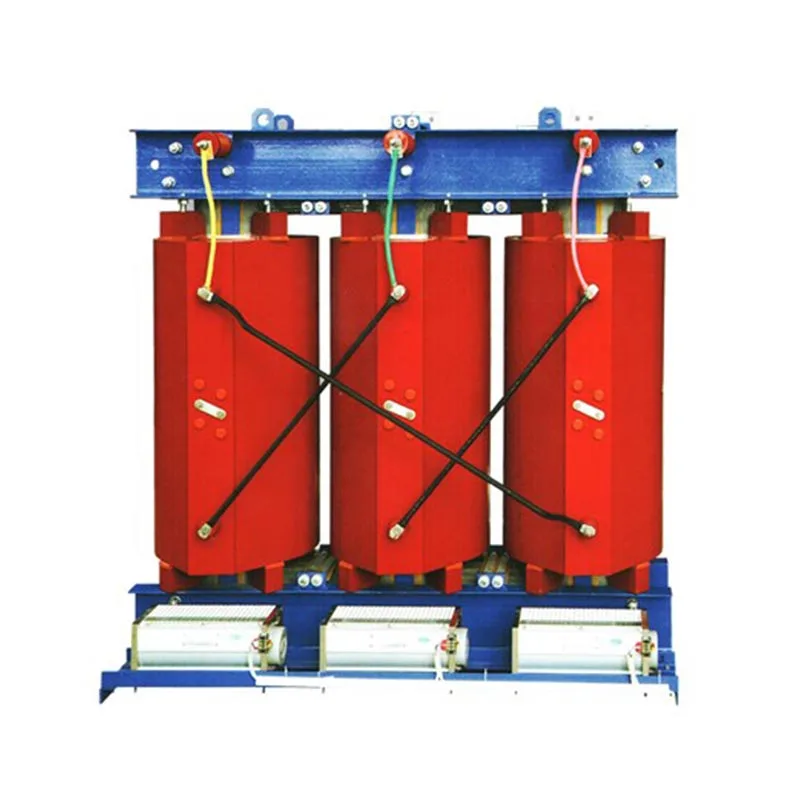

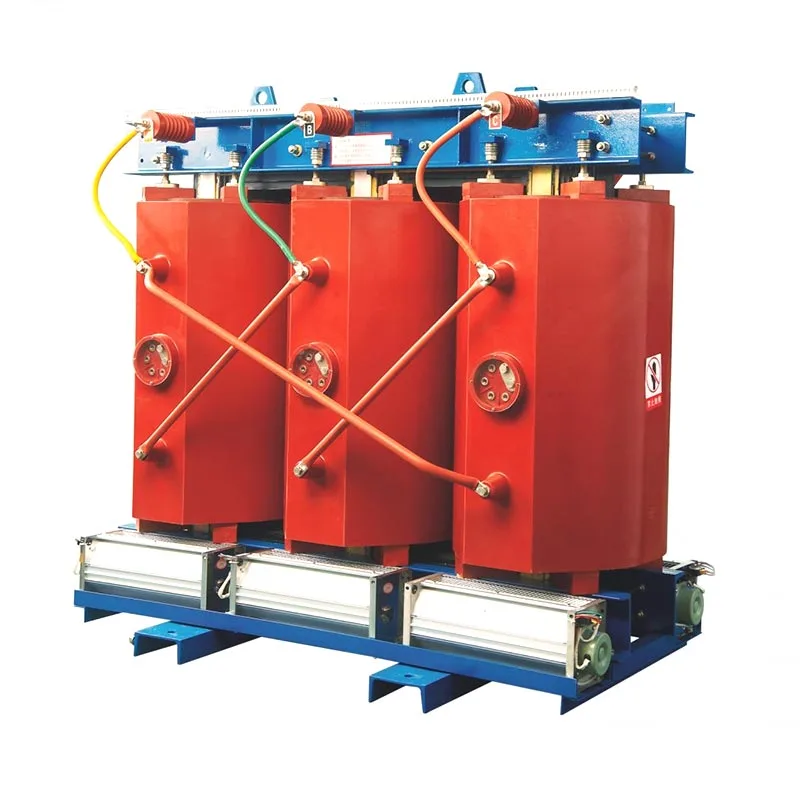

Сухий трансформатор на основі епоксидної смоли потужністю 630 кВА

Сухий трансформатор Usune на основі епоксидної смоли потужністю 630 кВА — це безмасляний розподільний трансформатор, розроблений для внутрішнього живлення сценарії постачання, що вимагають високих стандартів безпеки. Він містить обмотки високої та низької напруги, інкапсульовані в епоксидна смола, стійка до високих температур, і використовує повітря для ізоляції та розсіювання тепла. Цей дизайн принципово усуває загрози безпеці, пов’язані з масляними трансформаторами, такі як витік масла, пожежі та вибухонебезпечність — і забезпечує нульовий викид шкідливих газів під час експлуатації.

Це обладнання підходить для складних внутрішніх умов, що характеризуються високою вологістю, пилом або великою висотою. широко використовується в лікарнях, школах, станціях метро, комерційних комплексах і промислових підприємствах. Номінальна потужність 630 кВА є основною специфікацією для застосувань малої та середньої потужності, потужності балансуючого джерела живлення, встановлення вимоги до простору та енергоефективності; це кращий вибір як для нових установок, так і для модернізації внутрішніх систем розподілу електроенергії.

Ключові характеристики продукту

1. Вогнестійкість та вибухостійкість; Висока безпека

У ньому використовуються високотемпературні ізоляційні матеріали класу F із епоксидної смоли, які не містять ізоляційного масла. Навіть за екстремальних умов, таких як перевантаження або коротке замикання, пристрій не загориться, вибухне або витікає. Його високий рейтинг безпеки повністю відповідає суворим нормам пожежної безпеки для громадських будівель і підземних будівель простори.

2. Екологічно чистий; Нульове забруднення

Експлуатація не передбачає забруднення нафтою або виділення токсичних/шкідливих газів. Для цього не потрібні спеціальні масляні ями або протипожежні бар'єри та можуть бути встановлені безпосередньо всередині приміщень, що ефективно знижує витрати на цивільне будівництво та узгодження з галузевими тенденціями до низьковуглецевого та екологічно чистого розвитку.

3. Низький рівень шуму та низький частковий розряд; Стабільна робота

Оптимізована структура намотування сердечника та фольги значно зменшує магнітні вібраційні шуми та внутрішні часткові рівні розряду. Це запобігає старінню ізоляції, викликаному електричною ерозією, забезпечуючи стабільну безперервну роботу понад 20 років.

4. Низьке енергоспоживання та висока ефективність

Залізний сердечник виготовлено з високоякісних орієнтованих на зерно кремнієвих сталевих листів, що ефективно знижує рівень холостого ходу. і втрати навантаження. Для комерційних і промислових проектів, які передбачають тривалу експлуатацію, це значно знижується споживання енергії та покращує показники використання електроенергії.

5. Повітряне охолодження та не вимагає обслуговування

Сухий трансформатор із епоксидної смоли потужністю 630 кВА використовує повітряну ізоляцію та структуру природного або примусового повітряного охолодження. Це усуває необхідність періодичної заміни, перевірки або фільтрації ізоляційного масла; планове обслуговування вимагає лише простого видалення пилу та очищення, що суттєво скорочує трудові та матеріальні витрати операції.

6. Висока адаптивність і універсальність застосування

Він стабільно працює при температурі навколишнього середовища від -20°C до +40°C, на висоті до 1000 метрів і в відносна вологість ≤95% (без конденсації). Він підходить для складних робочих середовищ, наприклад під землею тунелі, запилені промислові підприємства та медичні палати з високою вологістю.

7. Компактна структура та легке встановлення

Пристрій компактний і легкий, займає мінімум місця в розподільній кімнаті. Його модульність, стандартизована конструкція полегшує транспортування та підйом, а процес складання на місці простий, не потребує складної підтримуючої інженерної інфраструктури.

Принцип роботи

Сухий трансформатор Usune 630 кВА на основі епоксидної смоли працює на основі принципу електромагнітної індукції. Завдяки безмасляній ізоляції та структурі розсіювання тепла, що значно відрізняється від традиційної масляної конструкції трансформатори — його робота відбувається наступним чином:

1. Змінний струм (AC) надходить у первинну обмотку, створюючи безперервно мінливий змінний магнітний потік всередині ламінованого залізного сердечника;

2. Змінний магнітний потік пронизує вторинну обмотку, викликаючи змінну електрорушійну силу (ЕРС) у вторинній котушці через електромагнітну індукцію;

3. Залежно від співвідношення витків між первинною та вторинною обмотками напруга змінного струму збільшується або зменшується до досягти стабільної передачі електроенергії;

4. Використовуючи повітря як середовище для ізоляції та розсіювання тепла, обмотки та сердечник розсіюють тепло природним шляхом. конвекційні або примусові вентилятори, які безпечно здійснюють перетворення напруги та передачу електроенергії.

Таблиця технічних характеристик

1. Параметри електричних характеристик

2. Умови навколишнього середовища експлуатації

Довідка про проект

Проект запуску ракети Cas-space

Звіт про випробування

Приклад застосування проекту в реальному світі

Випадок 1: Проект внутрішнього розподілу електроенергії для міської лікарні третього рівня А

Лікарня третього рівня в Чжецзяні придбала два сухі трансформатори Usune 630 кВА на основі епоксидної смоли для подачі електроенергії до палат для пацієнтів і прецизійного медичного обладнання. Використовуючи безмасляний, вогнестійкий, малошумний продукт характеристики низького часткового розряду, рішення усуває небезпеку пожежі в медичних установах і запобігає шуму не заважати пацієнтам, забезпечуючи при цьому стабільне живлення для точного обладнання, такого як сканери КТ і МРТ. Обладнання безперебійно та безперебійно працювало протягом трьох років, не вимагаючи простоїв для обслуговування.

Приклад 2: Допоміжна система електропостачання для міської станції метро

На лінії метро в китайському місті встановлено чотири сухих трансформатори Usune 630 кВА в розподільчій кімнаті станція метро. Вирішення проблем підземних приміщень, таких як висока вологість, погана вентиляція, суворі вимоги пожежної безпеки та обмежений простір для встановлення — виріб ідеально підходить для тунелю експлуатаційні стандарти. Його переваги включають вологостійкість і пилостійкість, вибухобезпечність і вогнестійкість можливості та компактність, що забезпечує безпечне електропостачання допоміжних систем метрополітену.

FAQ

Q1: Які ключові переваги сухого трансформатора на основі епоксидної смоли Usune 630 кВА для внутрішньої установки порівняно з масляними трансформаторами?

A1: По-перше, він повністю не містить масла, що виключає ризик пожежі, вибуху та витоку масла; не вимагає масляних ям або протипожежні засоби, що робить його придатним для різних закритих внутрішніх середовищ. По-друге, він виробляє нуль шкідливих викидів під час експлуатації та не потребує заміни масла чи відповідного технічного обслуговування, значно зменшуючи довгострокові витрати на експлуатацію та обслуговування. По-третє, його низький рівень шуму та низький рівень часткового розряду захищає чутливі медичні та автоматизоване прецизійне обладнання від перешкод від коливань напруги, що робить його безпечним і кращим вибором для місцях з інтенсивним рухом людей, таких як школи, лікарні та метро.

Q2: Чи може цей трансформатор надійно працювати в заводських умовах із високою вологістю та пилом?

A2: Так. Usune використовує оптимізований інтегральний процес інкапсуляції епоксидної смоли, який повністю покриває обмотки, ефективно блокує проникнення вологи і пилу. Виріб стабільно працює в запилених приміщеннях рівень вологості до 95% (без конденсації). Для середовищ із високим рівнем пилу — індивідуальний захисний корпус можна додати для підвищення стійкості до навколишнього середовища без шкоди для розсіювання тепла.

Q3: Чи стандартна модель Usune 630 кВА сумісна з міжнародними стандартами мережі?

A3: Стандартна модель підтримує роботу на двох частотах (50/60 Гц) і відповідає специфікаціям мережі в більшості країни світу. Він має високовольтний вхід 10 кВ/10,5 кВ і вихід низької напруги 0,4 кВ, використовує Dyn11 групи з'єднання, і має стандартний опір напруги 6%. Для вимог щодо питомої напруги, імпеданс або параметри потужності, наша фабрика пропонує індивідуальне виробництво, адаптоване до конкретної мережі специфікації вашого проекту.

Профіль бренду та висновок Зароджений у Китаї та має більш ніж десятирічний досвід роботи з енергетичним обладнанням Zhejiang Usune Electric Co., Ltd. є надійним постачальником сухих трансформаторів на основі епоксидної смоли. Ми реалізуємо комплексний контроль якості протягом усього процесу — від перевірки вхідної сирої кремнієвої сталі матеріалів до випробування готової продукції на частковий розряд, гарантуючи, що всі продукти серії 630 кВА відповідають міжнародні стандарти електроенергетики. Використання прямих продажів із заводу, індивідуальний дизайн і єдине місце післяпродажну технічну підтримку, ми надаємо безпечні, енергоефективні та довговічні рішення внутрішньої підстанції для комерційні, медичні, транспортні та промислові проекти по всьому світу.
